Khay nhựa đựng vi mạch cần đạt tiêu chuẩn kỹ thuật nào?

Khay nhựa đựng vi mạch cần đảm bảo khả năng chống tĩnh điện, định hình chính xác và tương thích tiêu chuẩn ESD, phù hợp với môi trường phòng sạch.
Trong ngành sản xuất điện tử, vi mạch là thành phần cực kỳ nhạy cảm với tĩnh điện và bụi bẩn. Để đảm bảo an toàn, các khay nhựa định hình sử dụng để lưu trữ và vận chuyển vi mạch cần đáp ứng hàng loạt tiêu chuẩn kỹ thuật như điện trở bề mặt, tính năng ESD, vật liệu an toàn và khả năng định hình chuẩn xác theo từng loại bo mạch.

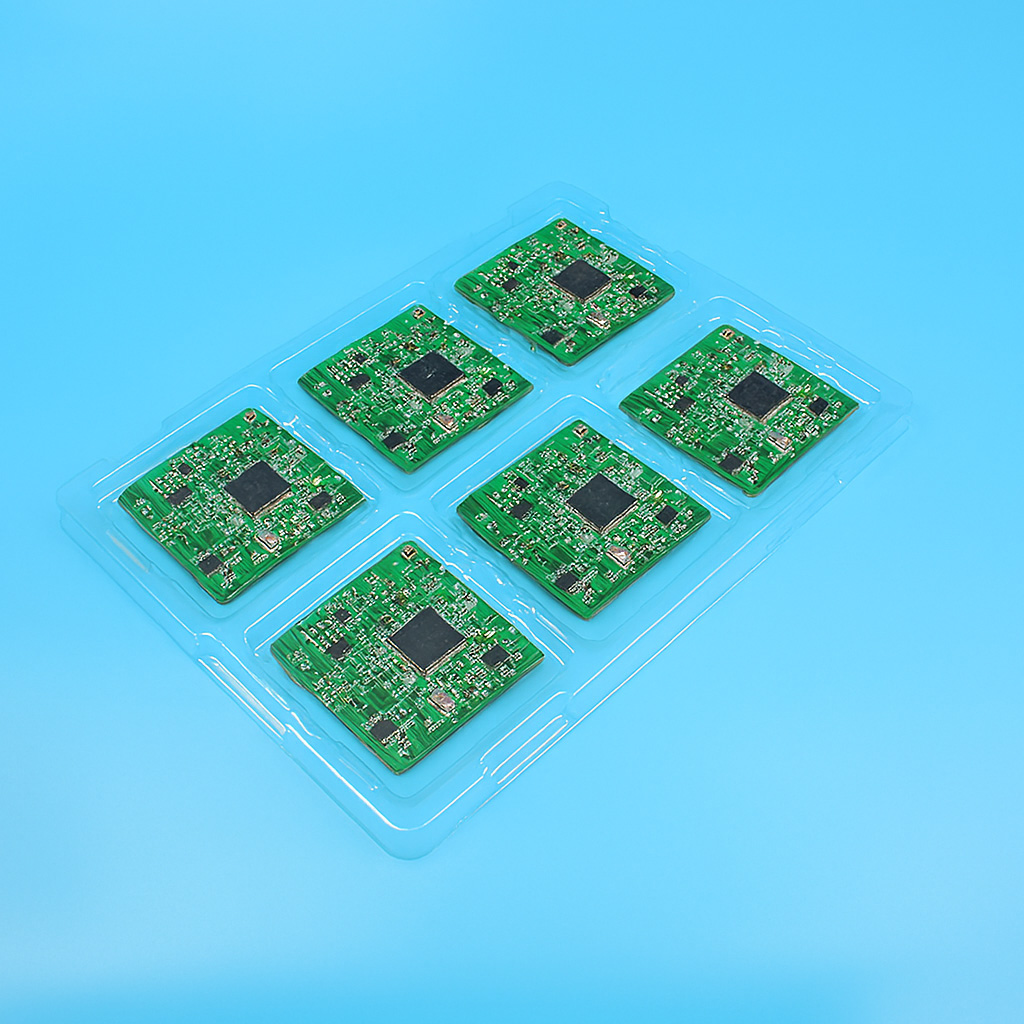

khay nhựa đựng vi mạch

Vì sao cần dùng khay chuyên dụng cho vi mạch

Vi mạch điện tử có đặc tính gì đặc biệt

Vi mạch là thiết bị cực kỳ nhạy cảm với môi trường, đặc biệt là với tĩnh điện, bụi bẩn, ẩm ướt và rung lắc. Các linh kiện bán dẫn bên trong có thể bị chập, hỏng hoặc sai lệch tín hiệu chỉ với một điện áp nhỏ hoặc lực cơ học nhẹ.

Nguy cơ hỏng hóc do tĩnh điện và bụi

Tĩnh điện có thể phá hủy vi mạch mà mắt thường không thể nhận ra ngay. Ngoài ra, bụi mịn tích tụ gây cản trở tiếp xúc, làm tăng nguy cơ lỗi mạch trong quá trình kiểm thử hoặc vận hành. Đây là lý do bắt buộc phải sử dụng khay nhựa chống tĩnh điện đạt chuẩn ESD.

Vai trò bảo vệ khi lưu trữ và vận chuyển

Khay nhựa đựng vi mạch đóng vai trò bảo vệ vật lý và điện tử, đảm bảo:

  • Không cong vênh, trầy xước chân chip
  • Tránh sốc tĩnh điện trong quá trình di chuyển
  • Dễ dàng sắp xếp, truy xuất trong kho kỹ thuật

Thực tế có nhiều doanh nghiệp đặt khay nhựa thông thường (không ESD) để tiết kiệm chi phí, dẫn đến hỏng hàng loạt vi mạch do nhiễm tĩnh điện khi lưu kho – gây thiệt hại lớn hơn nhiều lần giá trị khay.

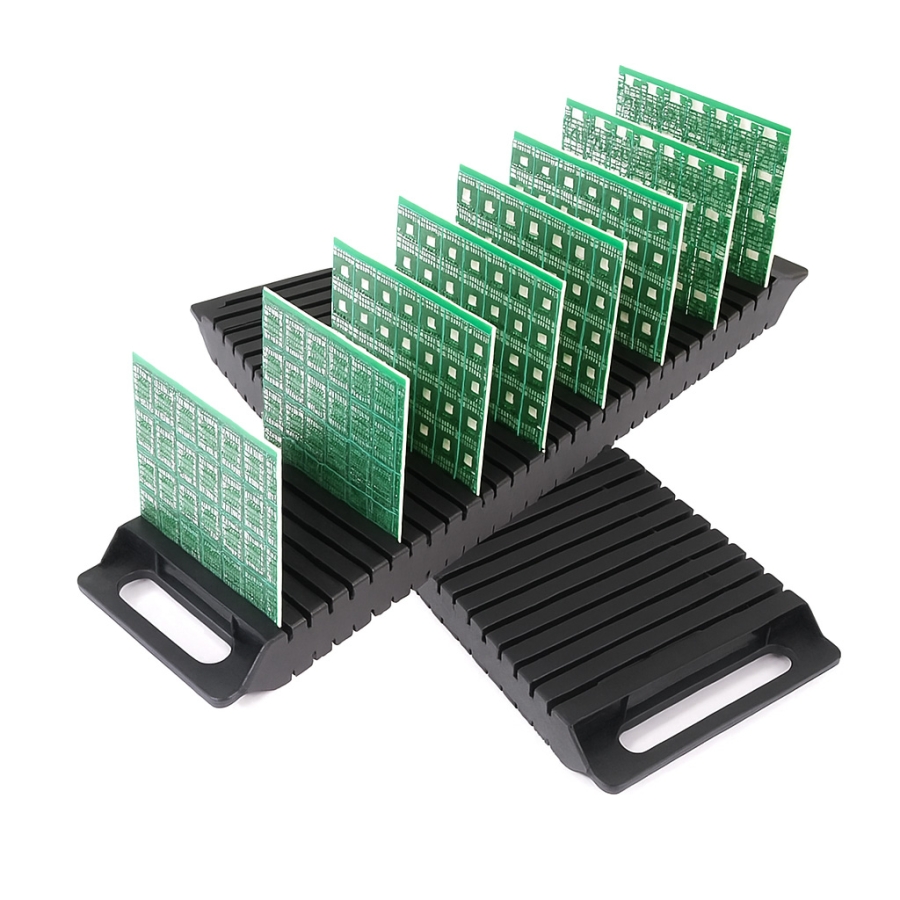

Khay nhựa đựng vi mạch cần đạt tiêu chuẩn kỹ thuật nào?



Khay nhựa đựng vi mạch cần chống tĩnh điện

Khái niệm vật liệu ESD và công dụng

Vật liệu ESD là vật liệu có khả năng phân tán điện tích tĩnh điện một cách an toàn, tránh tích tụ trên bề mặt. Khi áp dụng cho khay nhựa định hình, ESD ngăn cản nguy cơ phát tia lửa điện gây hỏng vi mạch điện tử nhạy cảm.

Vật liệu ESD là loại nhựa hoặc polymer được pha trộn với phụ gia dẫn điện nhằm giảm điện trở bề mặt, bảo vệ linh kiện điện tử khỏi sốc tĩnh điện trong quá trình lưu trữ và sản xuất.

Mức điện trở bề mặt khuyến nghị

Để đạt chuẩn ESD, khay phải có:

  • Điện trở bề mặt từ 10⁶ đến 10⁹ Ohm (theo ANSI/ESD STM11.11)
  • Kiểm tra bằng thiết bị đo điện trở chuyên dụng
  • Đảm bảo độ ổn định khi thay đổi nhiệt độ, độ ẩm

So sánh vật liệu PS PP PET-G ESD

Vật liệu

Ưu điểm

Khuyết điểm

PS ESD

Cứng, định hình sắc nét

Giòn, dễ vỡ nếu quá mỏng

PP ESD

Dẻo, chịu lực tốt

Định hình chi tiết kém hơn

PET-G ESD

Trong suốt, dẻo và chịu nhiệt

Giá thành cao

PET-G ESD thường dùng khi yêu cầu cao về độ bền cơ học và độ sạch phòng sạch.

Các tiêu chuẩn kỹ thuật cần tuân thủ

Tiêu chuẩn ESD ANSI IEC cần đáp ứng

Một số tiêu chuẩn áp dụng cho khay nhựa đựng vi mạch:

  • ANSI/ESD S20.20: Hệ thống kiểm soát ESD toàn diện
  • IEC 61340-5-1: Kiểm soát ESD trong môi trường sản xuất
  • ANSI/ESD STM11.11: Đo điện trở vật liệu ESD

Các tiêu chuẩn này giúp kiểm soát tĩnh điện trong quá trình lưu trữ và di chuyển vi mạch.

Kích thước khay tương thích PCB tiêu chuẩn

Khay nhựa định hình cần thiết kế:

  • Phù hợp các kích thước PCB: 100x100mm, 100x160mm, 210x297mm…
  • Rãnh định hình khớp chân linh kiện, không làm cong hoặc kênh
  • Có thể chồng lớp gọn, tối ưu không gian kho

Độ dày độ cứng và tính đàn hồi vật liệu

Một khay định hình ESD đạt chuẩn phải đảm bảo:

  • Độ dày 0.5–1.2 mm tùy thiết kế
  • Chịu va đập nhẹ, không biến dạng khi xếp chồng
  • Có độ đàn hồi để không nứt gãy khi tháo vi mạch

Khay nhựa định hình cần phù hợp môi trường sạch

Khả năng kháng bụi và không phát sinh hạt

Trong nhà máy linh kiện điện tử, bụi mịn có thể gây lỗi cực nhỏ. Khay cần:

  • Không phát sinh hạt khi ma sát
  • Không tích bụi trong rãnh vi mạch
  • Dễ vệ sinh, kháng hóa chất làm sạch

An toàn trong khu vực EPA sản xuất điện tử

EPA (Electrostatic Protected Area) là khu vực cần kiểm soát ESD tuyệt đối. Khay nhựa đựng vi mạch dùng trong đây cần:

  • Không dẫn tĩnh điện đến sản phẩm
  • Có màu nhận diện theo quy định (đen, xám)
  • Không dùng vật liệu tái chế không kiểm soát ESD

Chứng chỉ liên quan như RoHS Reach ISO

Các khay chất lượng cao cần có:

  • Chứng nhận RoHS (không chứa kim loại nặng)
  • Chứng nhận REACH (an toàn hóa chất trong EU)
  • ISO 9001, ISO 14001 về quản lý chất lượng và môi trường

Ứng dụng thực tế của khay đựng vi mạch

Đựng bo mạch SMT ICT FPC trong sản xuất

Trong các nhà máy điện tử, khay nhựa đựng vi mạch được sử dụng rộng rãi để bảo quản:

  • Bo mạch SMT (Surface Mount Technology)
  • Mạch kiểm ICT (In-Circuit Test)
  • FPC (Flexible Printed Circuit)

Các loại mạch này thường nhỏ, có nhiều linh kiện nhạy cảm, dễ bị xước hoặc cong vênh nếu không được định vị chính xác trong khay. Khay nhựa định hình chống tĩnh điện sẽ cố định từng vị trí, hỗ trợ thao tác tự động, kiểm tra nhanh và tránh lỗi phát sinh.

Bảo quản chip bán dẫn trong kho ESD

Trong kho kỹ thuật, việc lưu trữ chip điện tử đòi hỏi khay phải đáp ứng hai tiêu chí:

  • Chống nhiễm tĩnh điện để tránh sốc ESD
  • Không bám bụi và dễ xếp chồng

Tại sao cần dùng khay nhựa chống tĩnh điện để bảo quản vi mạch trong kho ESD? Vì khay nhựa thường tích tĩnh điện dễ gây hỏng vi mạch. Khay nhựa đựng vi mạch đạt chuẩn ESD giúp bảo vệ chip khỏi điện tích dư và dễ dàng sắp xếp khoa học trong kho.

Khay định hình dùng trong dây chuyền tự động

Trong các dây chuyền SMT – kiểm tra ICT hoặc đóng gói linh kiện, khay phải đạt độ đồng đều cao, cứng chắc và có khả năng:

  • Tương thích với cánh tay robot
  • Không lệch vị trí khi máy hút chân không thao tác
  • Định hình chuẩn rãnh, không xê dịch khi rung lắc

Cách chọn khay nhựa đựng vi mạch đúng chuẩn

Chọn theo loại mạch và kích thước sản phẩm

Tùy vào sản phẩm cần chứa, doanh nghiệp có thể chọn:

  • Khay cho PCB chuẩn 100x160mm hoặc 210x297mm
  • Khay cho chip đơn lẻ, FPC siêu mỏng hoặc bo mạch nhiều lớp
  • Khay lỗ tròn, rãnh xiên, khay nắp đậy kín

Việc lựa chọn đúng giúp bảo vệ vi mạch an toàn, tránh lỗi cơ học và tăng hiệu suất sản xuất.

Tùy chỉnh thiết kế khay định hình theo yêu cầu

Nếu sản phẩm có kích thước đặc thù, nên đặt gia công khay nhựa định hình theo yêu cầu, đảm bảo:

  • Định hình chính xác theo bản vẽ hoặc mẫu thực tế
  • Chọn vật liệu PS, PP, PET-G hoặc ABS có tính năng ESD
  • Khay được test điện trở và cấp chứng nhận trước khi sử dụng

Lưu ý khi chọn nhà sản xuất khay ESD uy tín

Để đảm bảo chất lượng:

  • Ưu tiên đơn vị có chứng nhận ISO, RoHS, kiểm soát ESD
  • Có dây chuyền ép định hình chân không CNC chính xác
  • Cung cấp mẫu thử khay nhựa đựng vi mạch trước khi sản xuất hàng loạt

Báo giá và đơn vị gia công khay vi mạch uy tín

Giá khay nhựa đựng vi mạch theo kích thước vật liệu

Bảng giá khay phụ thuộc vào nhiều yếu tố:

  • Kích thước khay: càng lớn giá càng cao
  • Loại nhựa sử dụng: PS ESD thường rẻ hơn PET-G
  • Số lượng đặt hàng: số lượng lớn sẽ được ưu đãi đơn giá

Yếu tố

Khoảng giá tham khảo

PS ESD định hình (A4–A3)

8.000 – 25.000 VNĐ/khay

PET-G ESD trong suốt

18.000 – 50.000 VNĐ/khay

Khay có nắp đậy

Cộng thêm 15–25%

Các đơn vị gia công khay nhựa định hình ESD tại Việt Nam

Nếu doanh nghiệp đang tìm kiếm khay nhựa đựng vi mạch chống tĩnh điện đạt chuẩn ESD, dưới đây là đơn vị sản xuất có thông tin xác thực và đáng tin cậy tại Việt Nam:

  • Minh Phương Plastic (TP.HCM): Chuyên sản xuất khay nhựa định hình chống tĩnh điện phục vụ linh kiện điện tử, PCB, chip bán dẫn. Gia công theo yêu cầu bằng vật liệu PS, PP, PET-G đạt chuẩn ESD (10⁶–10⁹ Ω), hỗ trợ thiết kế bản vẽ và cung cấp mẫu test. Website: https://minhphuongplastic.com.vn
  • Napaco Việt Nam (Hà Nội – Bắc Ninh – Bình Định): Cung cấp khay ESD định hình cho nhà máy điện tử, phòng sạch và dây chuyền SMT. Thiết kế theo sản phẩm thực tế, kèm bản vẽ kỹ thuật 2D/3D và báo giá minh bạch. Website: https://napaco.vn
  • Asia Shouwa Vietnam (Bình Dương): Gia công khay chống tĩnh điện định hình cho vi mạch, bo mạch, chip điện tử tại nhà máy VSIP II. Sản phẩm đạt độ chính xác cao, đáp ứng yêu cầu kỹ thuật nghiêm ngặt. Website: https://www.asv.com.vn
  • Batco Việt Nam (Hà Nội): Cung ứng khay nhựa chống tĩnh điện từ mica ESD và PC ESD, chuyên dụng cho ngành điện tử. Hỗ trợ thiết kế theo yêu cầu, báo giá nhanh và đầy đủ thông số vật liệu. Website: https://tongkhobatco.com

Những đơn vị này cung cấp đầy đủ chứng chỉ ESD, bản test mẫu và tùy chỉnh khay theo từng loại chip – PCB – FPC.

Kinh nghiệm đặt hàng khay nhựa theo yêu cầu

Tránh sai sót khi đặt hàng:

  • Gửi mẫu sản phẩm hoặc bản vẽ CAD rõ kích thước
  • Yêu cầu vật liệu chống tĩnh điện đúng tiêu chuẩn
  • Kiểm tra báo giá chi tiết theo số lượng mẫu thời gian giao hàng

Chọn đúng loại khay nhựa đạt chuẩn kỹ thuật không chỉ bảo vệ vi mạch tối ưu mà còn giúp tối ưu hóa quy trình sản xuất và kiểm soát rủi ro lỗi kỹ thuật từ đầu vào.
