Hướng dẫn cách đọc điện trở 5 vòng màu chính xác nhất

Thực tế, cách đọc điện trở 5 vòng màu không phức tạp nếu bạn nắm đúng nguyên tắc:

Ba vòng đầu tạo thành một số có ba chữ số, vòng thứ tư là hệ số nhân và vòng thứ năm biểu thị sai số.

Công thức tổng quát là:

Giá trị điện trở = ABC × hệ số nhân ± sai số

Trong đó:

• A là giá trị của vòng màu thứ nhất
• B là giá trị của vòng màu thứ hai
• C là giá trị của vòng màu thứ ba
• Vòng thứ tư quyết định số lần nhân
• Vòng thứ năm cho biết dung sai của điện trở

Ví dụ, điện trở có các vòng:

Nâu – Đen – Đen – Đỏ – Nâu

Ta có:

• Nâu = 1
• Đen = 0
• Đen = 0
• Đỏ = ×100
• Nâu = ±1%

Giá trị danh định:

100 × 100 = 10.000 Ω = 10 kΩ

Kết quả đầy đủ:

10 kΩ ±1%

Điều đó có nghĩa điện trở thực tế đạt yêu cầu có thể nằm trong khoảng từ 9,9 kΩ đến 10,1 kΩ.

Điện trở 5 vòng màu là gì?

Điện trở 5 vòng màu là điện trở xuyên lỗ dạng trục, trên thân có năm dải màu dùng để mã hóa giá trị điện trở và dung sai.

Theo cách mã hóa phổ biến của điện trở 5 vòng:

• Vòng 1: Chữ số có nghĩa thứ nhất
• Vòng 2: Chữ số có nghĩa thứ hai
• Vòng 3: Chữ số có nghĩa thứ ba
• Vòng 4: Hệ số nhân
• Vòng 5: Dung sai

Mã màu điện trở được tiêu chuẩn hóa trong hệ thống đánh dấu linh kiện điện tử. IEC 60062 quy định các phương pháp mã hóa giá trị và dung sai của điện trở, trong đó có phương pháp sử dụng các vòng màu.

Vì sao phải dùng các vòng màu?

Thân điện trở xuyên lỗ thường nhỏ, cong và có thể được lắp theo bất kỳ chiều nào trên bo mạch. Việc in một chuỗi ký tự dài như “10000 Ω ±1%” lên thân linh kiện vừa khó đọc vừa không phù hợp với sản xuất hàng loạt.

Mã màu giải quyết vấn đề này bằng cách:

• Biểu diễn chữ số bằng màu sắc
• Biểu diễn bậc độ lớn bằng một hệ số nhân
• Cho phép đọc giá trị từ nhiều góc quan sát
• Giữ được thông tin khi linh kiện có kích thước nhỏ

Ví dụ, thay vì in “274000 Ω”, nhà sản xuất có thể mã hóa thành:

2 – 7 – 4 – ×1.000

Tương ứng:

Đỏ – Tím – Vàng – Cam

Vòng cuối được bổ sung để biểu thị dung sai.

Điện trở có 5 vòng màu có phải lúc nào cũng là điện trở chính xác cao?

Không nên kết luận chỉ dựa vào số vòng.

Trong cách mã hóa phổ biến, điện trở 5 vòng dùng ba chữ số có nghĩa và thường xuất hiện ở các điện trở có dung sai nhỏ như ±1%, ±0,5%, ±0,25% hoặc ±0,1%. Tuy nhiên, một số điện trở chuyên dụng hoặc điện trở theo quy ước riêng của nhà sản xuất có thể sử dụng vòng bổ sung cho mục đích khác.

Vì vậy, khi gặp một linh kiện có cách bố trí vòng màu bất thường, giá trị tính được không hợp lý hoặc vòng cuối là màu không thường dùng cho dung sai, cần kiểm tra datasheet thay vì cố áp dụng máy móc bảng mã tiêu chuẩn.

Cách phân biệt điện trở 4 vòng, 5 vòng và 6 vòng

Số vòng màu quyết định cách chia thông tin trên thân điện trở.

Tiêu chí	Điện trở 4 vòng	Điện trở 5 vòng	Điện trở 6 vòng
Chữ số có nghĩa	2	3	3
Vòng hệ số nhân	Vòng 3	Vòng 4	Vòng 4
Vòng sai số	Vòng 4	Vòng 5	Vòng 5
Vòng hệ số nhiệt	Không	Không theo cách đọc thông thường	Vòng 6
Ví dụ mã hóa 10 kΩ	Nâu – Đen – Cam	Nâu – Đen – Đen – Đỏ	Nâu – Đen – Đen – Đỏ – Nâu – Nâu
Khả năng biểu diễn	Hai chữ số có nghĩa	Ba chữ số có nghĩa	Ba chữ số và thông tin nhiệt

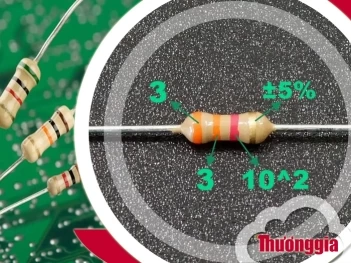

Với điện trở 4 vòng, giá trị 10 kΩ được viết theo dạng:

10 × 1.000 = 10.000 Ω

Với điện trở 5 vòng, cùng giá trị đó được viết:

100 × 100 = 10.000 Ω

Điểm khác biệt nằm ở cách mã hóa, không phải bản thân giá trị điện trở.

Điện trở 6 vòng thường có thêm vòng biểu thị hệ số nhiệt của điện trở, thường được ghi theo đơn vị ppm/°C hoặc ppm/K. Vòng này cho biết giá trị điện trở thay đổi bao nhiêu phần triệu khi nhiệt độ thay đổi 1°C.

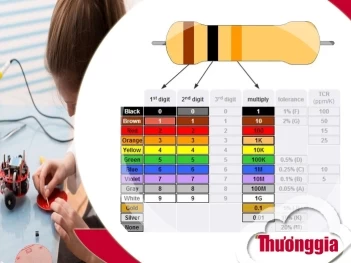

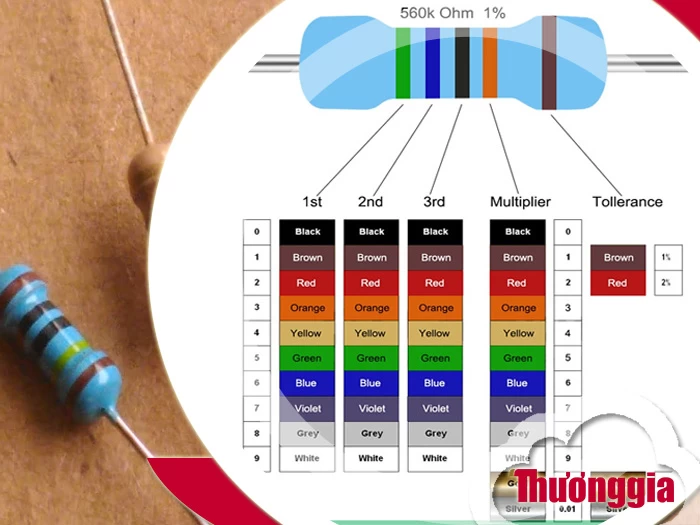

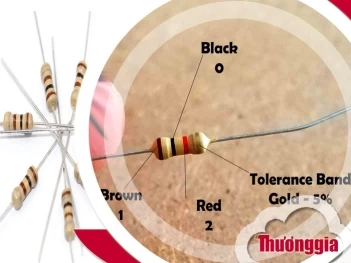

Bảng màu điện trở 5 vòng đầy đủ

Để đọc điện trở 5 vòng, cần sử dụng màu theo ba chức năng khác nhau:

• Giá trị chữ số
• Hệ số nhân
• Dung sai

Bảng giá trị chữ số và hệ số nhân

Màu	Chữ số	Hệ số nhân	Cách hiểu hệ số
Đen	0	×1	10⁰
Nâu	1	×10	10¹
Đỏ	2	×100	10²
Cam	3	×1.000	10³
Vàng	4	×10.000	10⁴
Xanh lá	5	×100.000	10⁵
Xanh dương	6	×1.000.000	10⁶
Tím	7	×10.000.000	10⁷
Xám	8	×100.000.000	10⁸
Trắng	9	×1.000.000.000	10⁹
Vàng kim	Không dùng làm chữ số	×0,1	10⁻¹
Bạc	Không dùng làm chữ số	×0,01	10⁻²

Ba vòng đầu của điện trở 5 vòng chỉ sử dụng các màu có giá trị từ 0 đến 9. Vàng kim và bạc không được dùng làm chữ số có nghĩa.

Bảng màu dung sai

Màu vòng sai số	Dung sai
Nâu	±1%
Đỏ	±2%
Xanh lá	±0,5%
Xanh dương	±0,25%
Tím	±0,1%
Xám	±0,05%
Vàng kim	±5%
Bạc	±10%

DigiKey cũng sử dụng cách phân chia ba chữ số, một hệ số nhân và một vòng dung sai trong công cụ giải mã điện trở 5 vòng.

Không phải màu nào cũng dùng được ở mọi vị trí

Một lỗi phổ biến là áp dụng toàn bộ bảng màu cho mọi vòng. Thực tế:

• Ba vòng đầu cần biểu thị chữ số nên không dùng vàng kim hoặc bạc
• Vòng thứ tư có thể dùng vàng kim hoặc bạc để tạo giá trị nhỏ hơn 100 Ω
• Vòng thứ năm phải là màu có ý nghĩa dung sai
• Vòng cuối màu đen thường là dấu hiệu cần thận trọng, vì đen không phải màu dung sai thông dụng trong cách đọc điện trở 5 vòng tiêu chuẩn

Cách xác định chiều đọc điện trở 5 vòng màu

Đọc đúng chiều là bước quan trọng nhất. Một chuỗi màu khi đọc ngược có thể tạo ra kết quả hoàn toàn khác.

Ví dụ:

Nâu – Đen – Đen – Đỏ – Nâu

Đọc đúng:

100 × 100 = 10 kΩ ±1%

Nếu đọc ngược:

Nâu – Đỏ – Đen – Đen – Nâu

Ta lại nhận được:

120 × 1 = 120 Ω ±1%

Hai kết quả chênh nhau hơn 80 lần.

Dấu hiệu nhận biết chiều đọc

Hãy quan sát theo thứ tự ưu tiên sau.

1. Tìm vòng sai số nằm tách xa

Ở nhiều điện trở, khoảng cách giữa vòng hệ số nhân và vòng dung sai lớn hơn khoảng cách giữa các vòng chữ số.

Vì vậy:

• Vòng đứng riêng hơn thường là vòng cuối
• Bắt đầu đọc từ đầu đối diện

Đây cũng là hướng dẫn phổ biến khi nhận diện mã màu điện trở: bắt đầu từ vòng gần đầu thân linh kiện hơn và quan sát khoảng cách lớn hơn trước vòng dung sai.

2. Tìm màu đặc trưng của vòng sai số

Nếu một đầu có vòng:

• Vàng kim
• Bạc
• Nâu
• Đỏ
• Xanh lá
• Xanh dương
• Tím
• Xám

Vòng đó có thể là vòng dung sai.

Vàng kim và bạc đặc biệt dễ nhận biết vì chúng không thể là một trong ba chữ số đầu.

3. Quan sát vị trí vòng gần mép thân điện trở

Vòng thứ nhất thường nằm gần mép thân điện trở hơn. Vòng cuối có thể nằm cách cụm bốn vòng còn lại một khoảng rõ rệt.

Tuy nhiên, đây không phải dấu hiệu tuyệt đối. Một số điện trở có các vòng gần như cách đều nhau.

4. Kiểm tra tính hợp lý của kết quả

Khi cả hai chiều đều có vẻ hợp lệ, hãy tính theo cả hai chiều và đối chiếu:

• Giá trị nào thuộc dãy điện trở tiêu chuẩn
• Giá trị nào phù hợp với vị trí linh kiện trong mạch
• Kết quả nào gần với số đo của đồng hồ
• Vòng cuối theo chiều nào tạo ra dung sai hợp lý

5. Tra datasheet khi không thể xác định bằng mắt

Không nên tiếp tục đoán khi:

• Các vòng cách đều nhau
• Thân điện trở bị cháy hoặc đổi màu
• Vòng cuối có màu bất thường
• Hai chiều đều cho kết quả có vẻ hợp lý
• Linh kiện thuộc thiết bị công nghiệp hoặc quân sự
• Điện trở có kết cấu dây quấn hoặc điện trở cầu chì

Trong những trường hợp này, mã linh kiện, sơ đồ mạch, BOM và datasheet đáng tin cậy hơn việc phán đoán bằng màu.

Công thức đọc điện trở 5 vòng màu

Gọi giá trị ba vòng đầu lần lượt là A, B và C.

Số có ba chữ số được tạo thành là:

100A 10B C

Nếu hệ số nhân là M, giá trị điện trở danh định là:

R = (100A 10B C) × M

Trong đó R được tính bằng ohm.

Ví dụ:

• A = 2
• B = 7
• C = 4
• M = 1.000

Ta có:

R = (2 × 100 7 × 10 4) × 1.000

R = 274 × 1.000 = 274.000 Ω = 274 kΩ

Cách tính khoảng giá trị theo dung sai

Nếu giá trị danh định là R và dung sai là T%, giá trị nhỏ nhất và lớn nhất được tính như sau:

R nhỏ nhất = R × (1 − T/100)

R lớn nhất = R × (1 T/100)

Ví dụ điện trở 10 kΩ ±1%:

R nhỏ nhất = 10.000 × 0,99 = 9.900 Ω

R lớn nhất = 10.000 × 1,01 = 10.100 Ω

Do đó, một điện trở được ghi 10 kΩ ±1% không bắt buộc phải đo đúng chính xác 10.000 Ω. Giá trị từ 9,9 kΩ đến 10,1 kΩ vẫn nằm trong giới hạn dung sai tại điều kiện đo phù hợp.

Cách đọc điện trở 5 vòng màu theo 5 bước

Bước 1: Đếm đủ năm vòng màu

Đầu tiên, hãy chắc chắn linh kiện thực sự có năm vòng.

Không nên nhầm:

• Vết cháy thành một vòng màu
• Mép sơn thân điện trở thành một vòng
• Vòng hệ số nhiệt của điện trở 6 vòng
• Vạch đánh dấu riêng của nhà sản xuất

Bước 2: Xác định vòng dung sai và chiều đọc

Tìm vòng nằm tách xa hoặc vòng có màu dung sai đặc trưng. Đặt vòng đó ở bên phải.

Bước 3: Đổi ba vòng đầu thành ba chữ số

Ví dụ:

Đỏ – Tím – Đen

Tương ứng:

2 – 7 – 0

Ghép lại thành:

270

Không cộng ba số và không nhân chúng với nhau.

Bước 4: Nhân với hệ số của vòng thứ tư

Nếu vòng thứ tư là nâu:

×10

Khi đó:

270 × 10 = 2.700 Ω = 2,7 kΩ

Bước 5: Gắn dung sai và tính khoảng thực tế khi cần

Nếu vòng cuối là nâu:

±1%

Kết quả:

2,7 kΩ ±1%

Khoảng giá trị cho phép:

• Nhỏ nhất: 2.700 × 0,99 = 2.673 Ω
• Lớn nhất: 2.700 × 1,01 = 2.727 Ω

Ví dụ đọc điện trở 5 vòng màu từ dễ đến nâng cao

Ví dụ 1: Nâu – Đen – Đen – Đỏ – Nâu

Ba vòng đầu:

• Nâu = 1
• Đen = 0
• Đen = 0

Số có nghĩa:

100

Vòng thứ tư:

• Đỏ = ×100

Giá trị:

100 × 100 = 10.000 Ω = 10 kΩ

Vòng cuối:

• Nâu = ±1%

Kết quả:

10 kΩ ±1%

Khoảng cho phép:

9,9–10,1 kΩ

Ví dụ 2: Cam – Cam – Đen – Đỏ – Nâu

Ba chữ số:

3 – 3 – 0 = 330

Hệ số nhân:

Đỏ = ×100

Giá trị:

330 × 100 = 33.000 Ω = 33 kΩ

Dung sai:

Nâu = ±1%

Kết quả:

33 kΩ ±1%

Khoảng cho phép:

• Nhỏ nhất: 33.000 × 0,99 = 32.670 Ω
• Lớn nhất: 33.000 × 1,01 = 33.330 Ω

Ví dụ 3: Đỏ – Tím – Vàng – Cam – Nâu

Ba chữ số:

2 – 7 – 4 = 274

Hệ số nhân:

Cam = ×1.000

Giá trị:

274 × 1.000 = 274.000 Ω

Đổi đơn vị:

274.000 Ω = 274 kΩ

Dung sai:

±1%

Kết quả:

274 kΩ ±1%

Khoảng cho phép:

271,26–276,74 kΩ

Ví dụ 4: Xanh lá – Xanh dương – Đen – Đen – Đỏ

Ba chữ số:

5 – 6 – 0 = 560

Hệ số nhân:

Đen = ×1

Giá trị:

560 Ω

Dung sai:

Đỏ = ±2%

Khoảng cho phép:

• Nhỏ nhất: 560 × 0,98 = 548,8 Ω
• Lớn nhất: 560 × 1,02 = 571,2 Ω

Kết quả:

560 Ω ±2%

Ví dụ 5: Nâu – Đen – Đen – Vàng kim – Nâu

Ba chữ số:

100

Hệ số nhân:

Vàng kim = ×0,1

Giá trị:

100 × 0,1 = 10 Ω

Dung sai:

Nâu = ±1%

Kết quả:

10 Ω ±1%

Đây là ví dụ cho thấy vòng hệ số nhân không chỉ có tác dụng thêm số 0. Vàng kim và bạc tạo ra hệ số nhỏ hơn 1, thường dùng để biểu diễn điện trở giá trị thấp.

Ví dụ 6: Đỏ – Đỏ – Đen – Bạc – Nâu

Ba chữ số:

220

Hệ số nhân:

Bạc = ×0,01

Giá trị:

220 × 0,01 = 2,2 Ω

Dung sai:

±1%

Kết quả:

2,2 Ω ±1%

Khoảng cho phép:

2,178–2,222 Ω

Ví dụ 7: Xanh lá – Xanh dương – Đen – Đỏ – Nâu

Ba chữ số:

560

Hệ số nhân:

Đỏ = ×100

Giá trị:

560 × 100 = 56.000 Ω = 56 kΩ

Dung sai:

±1%

Kết quả:

56 kΩ ±1%

Đây là ví dụ thường bị đọc nhầm thành 560 Ω nếu người đọc quên vòng hệ số nhân.

Vì sao điện trở 5 vòng dùng ba chữ số có nghĩa?

Điện trở 4 vòng chỉ dùng hai chữ số có nghĩa. Điều đó phù hợp với các giá trị như:

• 10 Ω
• 22 Ω
• 47 Ω
• 68 Ω
• 100 Ω
• 4,7 kΩ

Nhưng khi cần biểu diễn chính xác hơn, hai chữ số không đủ.

Ví dụ, giá trị 12,1 kΩ cần ba chữ số:

121 × 100 = 12.100 Ω

Nếu chỉ có hai chữ số, mã màu không thể phân biệt trực tiếp 12,1 kΩ với 12 kΩ theo cùng cách biểu diễn.

Ba chữ số có nghĩa cho phép mã hóa các giá trị chi tiết hơn như:

• 10,2 kΩ
• 12,1 kΩ
• 47,5 kΩ
• 82,5 kΩ
• 274 kΩ

Đây là lý do điện trở 5 vòng thường gắn với các dãy giá trị có mật độ cao hơn và dung sai nhỏ hơn.

Tuy nhiên, cần phân biệt hai khái niệm:

• Độ phân giải khi ghi giá trị: Ba chữ số cho phép biểu diễn giá trị chi tiết hơn
• Độ chính xác thực tế: Do dung sai, vật liệu, hệ số nhiệt, độ ổn định và điều kiện làm việc quyết định

Một điện trở không trở nên chính xác chỉ vì được sơn năm vòng. Chính thông số dung sai trên vòng cuối mới cho biết giới hạn sai lệch ban đầu của nó.

Dung sai của điện trở có ý nghĩa gì trong mạch thực tế?

Dung sai cho biết mức sai lệch cho phép giữa giá trị thực và giá trị danh định.

Ví dụ:

• 10 kΩ ±5% có thể nằm trong khoảng 9,5–10,5 kΩ
• 10 kΩ ±1% có thể nằm trong khoảng 9,9–10,1 kΩ
• 10 kΩ ±0,1% có thể nằm trong khoảng 9,99–10,01 kΩ

Ảnh hưởng trong mạch chia áp

Điện áp đầu ra của mạch chia áp được tính bằng:

Vout = Vin × R2/(R1 R2)

Giả sử:

• Vin = 10 V
• R1 = 10 kΩ
• R2 = 10 kΩ

Theo giá trị danh định:

Vout = 5 V

Nếu hai điện trở đều có dung sai ±5%, trường hợp bất lợi có thể là:

• R1 = 10,5 kΩ
• R2 = 9,5 kΩ

Khi đó:

Vout = 10 × 9,5/(10,5 9,5) = 4,75 V

Trường hợp ngược lại:

• R1 = 9,5 kΩ
• R2 = 10,5 kΩ

Khi đó:

Vout = 5,25 V

Như vậy, chỉ do dung sai điện trở, điện áp đầu ra có thể lệch khoảng ±0,25 V trong ví dụ lý tưởng này.

Ảnh hưởng trong mạch khuếch đại dùng op-amp

Với mạch khuếch đại không đảo:

Hệ số khuếch đại = 1 Rf/Rg

Sai số của Rf và Rg làm thay đổi tỷ số điện trở, từ đó làm thay đổi hệ số khuếch đại thực tế.

Điều này đặc biệt quan trọng trong:

• Mạch khuếch đại tín hiệu cảm biến
• Mạch đo dòng và điện áp
• Mạch điều hòa tín hiệu
• Bộ lọc tương tự
• Mạch tham chiếu
• Cầu đo điện trở

Khi nào nên ưu tiên điện trở dung sai thấp?

Điện trở ±1% hoặc thấp hơn thường phù hợp khi:

• Giá trị điện áp chia cần chính xác
• Hệ số khuếch đại phụ thuộc vào tỷ số điện trở
• Mạch đo lường cần giảm sai số
• Hai hoặc nhiều nhánh điện trở cần cân bằng
• Ngưỡng so sánh phải ổn định
• Mạch lọc cần tần số cắt gần với thiết kế

Ngược lại, trong một số ứng dụng như hạn dòng LED chỉ thị, kéo lên tín hiệu số hoặc phân cực không quá nhạy, điện trở ±5% có thể đã đáp ứng yêu cầu.

Điện trở 5 vòng màu có phải luôn tốt hơn điện trở 4 vòng?

Không.

Điện trở 5 vòng có lợi thế về khả năng biểu diễn ba chữ số và thường có dung sai thấp, nhưng việc lựa chọn linh kiện còn phụ thuộc vào:

• Công suất định mức
• Điện áp làm việc tối đa
• Hệ số nhiệt
• Độ nhiễu
• Khả năng chịu xung
• Cấu tạo vật liệu
• Kích thước
• Môi trường sử dụng
• Chi phí

Một điện trở 10 kΩ ±1% công suất 0,25 W không thể thay thế trực tiếp điện trở 10 kΩ ±5% công suất 2 W trong vị trí đang tiêu tán 1 W, dù giá trị và dung sai của nó có vẻ tốt hơn.

Số vòng màu không cho biết công suất

Công suất thường không được mã hóa trực tiếp trong năm vòng màu. Với điện trở xuyên lỗ, kích thước thân có thể giúp ước lượng công suất, nhưng không đủ để xác nhận trong các ứng dụng quan trọng.

Muốn thay điện trở đúng kỹ thuật, cần kiểm tra đồng thời:

• Giá trị điện trở
• Dung sai
• Công suất
• Loại điện trở
• Điện áp định mức
• Khả năng chịu nhiệt và xung

Số vòng màu cũng không cho biết điện trở còn tốt hay không

Một điện trở có thể vẫn giữ nguyên màu nhưng đã:

• Tăng trị số do quá nhiệt
• Bị nứt lớp điện trở
• Đứt hoàn toàn
• Rò điện khi nóng
• Hư do xung điện
• Mất ổn định theo nhiệt độ

Vì vậy, đọc mã màu chỉ cho biết giá trị được thiết kế ban đầu, không phải tình trạng hiện tại của linh kiện.

Cách kiểm tra điện trở 5 vòng bằng đồng hồ vạn năng

Khi màu khó phân biệt hoặc cần xác nhận linh kiện, hãy đo bằng đồng hồ vạn năng.

Bước 1: Ngắt hoàn toàn nguồn điện

Không đo điện trở khi mạch đang được cấp nguồn.

Nguồn điện bên ngoài có thể:

• Làm sai kết quả
• Gây quá tải đầu vào đồng hồ
• Làm hỏng đồng hồ
• Tạo nguy cơ điện giật hoặc chập mạch

Bước 2: Xả các tụ điện trong mạch

Tụ điện có thể giữ điện áp sau khi tắt nguồn. Cần xả tụ theo quy trình an toàn trước khi đo, đặc biệt ở:

• Bộ nguồn xung
• Mạch nguồn AC
• Bộ khuếch đại công suất
• Thiết bị dùng tụ điện áp cao

Bước 3: Chọn thang đo phù hợp

Với đồng hồ tự động, chọn chế độ Ω.

Với đồng hồ chỉnh thang thủ công, chọn thang cao hơn giá trị dự kiến.

Ví dụ:

• Điện trở 560 Ω: Chọn thang 2 kΩ
• Điện trở 10 kΩ: Chọn thang 20 kΩ
• Điện trở 274 kΩ: Chọn thang 2 MΩ

Bước 4: Đo hai đầu điện trở

Điện trở thông thường không phân cực nên chiều đặt hai que đo không ảnh hưởng đến giá trị.

Không chạm đồng thời tay vào hai đầu kim loại của que đo khi đo điện trở lớn. Điện trở cơ thể có thể tạo đường dẫn song song và làm sai kết quả.

Bước 5: So sánh với khoảng dung sai

Ví dụ, điện trở mã màu cho giá trị:

10 kΩ ±1%

Khoảng hợp lệ:

9,9–10,1 kΩ

Nếu đo được 10,03 kΩ, linh kiện vẫn nằm trong dung sai.

Nếu đo được 11,8 kΩ, cần xem xét:

• Điện trở đã hỏng
• Màu được đọc sai
• Đồng hồ hoặc que đo có vấn đề
• Linh kiện có mã màu không theo cách hiểu thông thường
• Điều kiện đo không phù hợp

Vì sao đo điện trở khi còn trên bo mạch có thể sai?

Khi điện trở còn gắn trong mạch, các linh kiện khác có thể tạo đường dẫn song song.

Giả sử điện trở cần đo là 10 kΩ nhưng trong mạch có một nhánh khác tương đương 10 kΩ mắc song song. Đồng hồ sẽ đo:

Rtđ = (10 kΩ × 10 kΩ)/(10 kΩ 10 kΩ) = 5 kΩ

Điện trở không nhất thiết bị hỏng; số đo thấp là do cấu trúc mạch.

Khi nào có thể tin kết quả đo trong mạch?

Kết quả đo tại chỗ có thể hữu ích để phát hiện nhanh:

• Điện trở bị đứt
• Điện trở bị chập
• Trị số thấp bất thường
• Sự khác biệt giữa hai kênh mạch giống nhau

Tuy nhiên, không nên dùng số đo trong mạch để kết luận chính xác dung sai nếu chưa phân tích các nhánh liên quan.

Cách đo đáng tin cậy hơn

Để xác nhận trị số:

• Ngắt nguồn và xả tụ
• Nhấc một chân điện trở khỏi bo mạch
• Đo lại điện trở ở trạng thái tách khỏi các nhánh song song
• So sánh với giá trị mã màu và dung sai

Chỉ cần nhấc một chân thường đã đủ cô lập điện trở khỏi phần lớn ảnh hưởng của mạch.

Các lỗi thường gặp khi đọc điện trở 5 vòng màu

Đọc ngược chiều

Đây là lỗi nguy hiểm nhất vì cả năm màu vẫn có thể tạo thành một kết quả có vẻ hợp lệ.

Cách hạn chế:

• Tìm khoảng cách trước vòng sai số
• Kiểm tra màu vòng cuối
• Tính thử cả hai chiều
• Đo xác nhận khi nghi ngờ

Nhầm điện trở 5 vòng với điện trở 4 vòng có vòng phụ

Không phải mọi linh kiện có năm vạch nhìn thấy đều dùng cấu trúc ba chữ số, hệ số nhân và dung sai.

Nếu mã tính ra không hợp lý, cần tìm mã sản phẩm hoặc datasheet.

Dùng hai vòng đầu làm chữ số như điện trở 4 vòng

Ví dụ:

Nâu – Đen – Đen – Đỏ – Nâu

Nếu bỏ qua vòng đen thứ ba, người đọc có thể tính nhầm:

10 × 1 = 10 Ω

Trong khi kết quả đúng là:

100 × 100 = 10 kΩ

Quên đổi đơn vị

Các quy đổi cần nhớ:

• 1 kΩ = 1.000 Ω
• 1 MΩ = 1.000.000 Ω
• 10.000 Ω = 10 kΩ
• 274.000 Ω = 274 kΩ
• 2.200.000 Ω = 2,2 MΩ

Nhầm nâu với đỏ

Nâu có giá trị 1, đỏ có giá trị 2. Chỉ một vòng bị nhầm có thể làm thay đổi cả chữ số hoặc hệ số nhân.

Nên quan sát dưới ánh sáng trắng và so sánh màu giữa các vòng trên cùng linh kiện.

Nhầm xanh dương với tím

Xanh dương = 6, tím = 7. Lớp phủ xanh của điện trở màng kim loại có thể làm màu vòng thay đổi cảm nhận, đặc biệt dưới đèn vàng.

Hiểu hệ số nhân chỉ là “thêm số 0”

Cách thêm số 0 chỉ thuận tiện với hệ số từ ×1 trở lên.

Nó không phù hợp với:

• Vàng kim = ×0,1
• Bạc = ×0,01

Trong mọi trường hợp, dùng phép nhân sẽ an toàn hơn.

Cho rằng giá trị đo phải trùng tuyệt đối giá trị danh định

Điện trở 10 kΩ ±1% có thể đo được 9,96 kΩ hoặc 10,04 kΩ mà vẫn đạt yêu cầu.

Ngoài dung sai ban đầu, số đo còn bị ảnh hưởng bởi:

• Sai số đồng hồ
• Điện trở que đo
• Nhiệt độ
• Tiếp xúc đầu đo
• Đường dẫn song song trong mạch

Đo khi mạch còn điện

Đây không chỉ là lỗi kỹ thuật mà còn là lỗi an toàn. Chế độ đo Ω sử dụng nguồn nội bộ của đồng hồ; điện áp bên ngoài có thể làm sai phép đo hoặc gây hỏng thiết bị.

Chọn điện trở thay thế chỉ dựa vào trị số

Hai điện trở cùng 10 kΩ chưa chắc thay thế được cho nhau nếu khác:

• Công suất
• Dung sai
• Hệ số nhiệt
• Điện áp làm việc
• Loại vật liệu
• Khả năng chịu xung

Cách xử lý khi vòng màu bị mờ, cháy hoặc khó phân biệt

Không nên cố suy đoán một điện trở đã cháy dựa trên phần màu còn lại. Nhiệt có thể làm:

• Nâu chuyển gần giống đỏ
• Đỏ sẫm thành nâu hoặc đen
• Vàng đổi thành cam
• Lớp phủ thân điện trở sẫm màu
• Một hoặc nhiều vòng biến mất

Quy trình xác định giá trị an toàn hơn

1. Ngắt nguồn và xả tụ
2. Quan sát ký hiệu linh kiện trên bo mạch, chẳng hạn R12 hoặc R105
3. Tìm sơ đồ nguyên lý, tài liệu sửa chữa hoặc BOM
4. So sánh với kênh mạch tương tự nếu thiết bị có cấu trúc đối xứng
5. Đo điện trở sau khi nhấc một chân nếu linh kiện chưa đứt hoặc chưa biến trị quá nhiều
6. Phân tích chức năng của vị trí trong mạch
7. Kiểm tra công suất và loại điện trở trước khi thay

Không thay điện trở cháy bằng linh kiện công suất lớn hơn một cách tùy tiện

Điện trở cháy có thể là hậu quả của lỗi khác như:

• Transistor bị chập
• Diode bị đánh thủng
• Tụ điện bị rò
• IC công suất hỏng
• Điện áp nguồn tăng cao
• Tải bị ngắn mạch

Nguyên tắc này cũng áp dụng khi sửa các bo mạch nhỏ như điều khiển điều hòa. Trong trường hợp remote máy lạnh bấm không kêu, không phát tia hồng ngoại hoặc hoạt động chập chờn, nên kiểm tra lần lượt pin, tiếp điểm pin, nút bấm, mắt phát hồng ngoại, mối hàn và các linh kiện trên bo mạch. Nếu phát hiện điện trở bị cháy hoặc sai trị số, cần kiểm tra thêm những linh kiện liên quan thay vì chỉ thay điện trở mới.

Nếu chỉ thay điện trở mà không tìm nguyên nhân, điện trở mới có thể tiếp tục cháy.

Trong một số thiết kế, điện trở còn đóng vai trò hạn dòng hoặc cầu chì. Thay bằng điện trở có khả năng chịu xung hoặc công suất lớn hơn quá nhiều có thể làm thay đổi cơ chế bảo vệ của mạch.

Cách chọn điện trở thay thế đúng thông số

Khi thay điện trở 5 vòng màu, cần kiểm tra ít nhất năm yếu tố.

Giá trị điện trở

Giá trị danh định phải đúng hoặc nằm trong phạm vi được thiết kế cho phép.

Ví dụ, không nên tự thay 10 kΩ bằng 12 kΩ chỉ vì hai linh kiện trông giống nhau.

Dung sai

Có thể dùng điện trở có dung sai nhỏ hơn trong nhiều ứng dụng, ví dụ thay ±5% bằng ±1%, miễn là các thông số khác phù hợp.

Tuy nhiên, không nên tự động thay ±1% bằng ±5% trong:

• Mạch đo lường
• Mạch chia áp chính xác
• Mạch khuếch đại
• Mạch tham chiếu
• Mạch cân bằng
• Bộ lọc yêu cầu chính xác

Công suất định mức

Công suất tiêu tán được tính theo một trong các công thức:

P = I²R

P = V²/R

P = VI

Ví dụ, một điện trở 1 kΩ chịu điện áp 20 V:

P = 20²/1.000 = 0,4 W

Điện trở 0,25 W không phù hợp trong điều kiện này. Cần chọn công suất lớn hơn mức tiêu tán thực tế và xem xét hệ số giảm công suất theo nhiệt độ.

Loại điện trở

Một số loại thường gặp:

• Điện trở màng carbon
• Điện trở màng kim loại
• Điện trở oxit kim loại
• Điện trở dây quấn
• Điện trở chống cháy
• Điện trở cầu chì
• Điện trở cảm biến dòng

Không nên thay điện trở chống cháy hoặc điện trở cầu chì bằng loại thông thường chỉ vì cùng trị số.

Hệ số nhiệt và độ ổn định

Trong mạch chính xác, dung sai ban đầu chưa phản ánh toàn bộ chất lượng. Điện trở còn có thể thay đổi theo:

• Nhiệt độ
• Thời gian sử dụng
• Độ ẩm
• Công suất tải
• Chu kỳ nhiệt

Với mạch đo lường, cần kiểm tra hệ số nhiệt và độ ổn định dài hạn trong datasheet.

Mẹo ghi nhớ mã màu điện trở nhanh

Thứ tự chữ số từ 0 đến 9 là:

Đen – Nâu – Đỏ – Cam – Vàng – Xanh lá – Xanh dương – Tím – Xám – Trắng

Có thể học theo nhóm:

• Màu tối bắt đầu: Đen 0, Nâu 1
• Màu nóng: Đỏ 2, Cam 3, Vàng 4
• Màu lạnh: Xanh lá 5, Xanh dương 6, Tím 7
• Màu trung tính: Xám 8, Trắng 9

Thay vì chỉ học thuộc câu mẹo, nên luyện theo ba bước:

1. Nhìn màu và gọi ngay chữ số
2. Ghép ba màu thành số có ba chữ số
3. Nhân với hệ số và đổi sang Ω, kΩ hoặc MΩ

Ví dụ luyện nhanh:

• Nâu – Đen – Đen → 100
• Đỏ – Đỏ – Đen → 220
• Cam – Cam – Đen → 330
• Vàng – Tím – Đen → 470
• Xanh lá – Xanh dương – Đen → 560

Khi các mẫu 100, 220, 330, 470 và 560 trở nên quen thuộc, tốc độ đọc điện trở sẽ tăng đáng kể.

Khi nào không nên tin hoàn toàn vào mã màu?

Mã màu phù hợp để nhận diện giá trị danh định, nhưng không phải lúc nào cũng đủ để đưa ra quyết định kỹ thuật.

Không nên chỉ dựa vào màu khi:

• Điện trở đã cháy hoặc quá nhiệt
• Lớp sơn bị phai
• Màu sắc bị ảnh hưởng bởi ánh sáng
• Khoảng cách các vòng không rõ ràng
• Linh kiện thuộc thiết bị chuyên dụng
• Giá trị tính được không phù hợp với mạch
• Vòng cuối có màu không tương ứng với dung sai thông thường
• Cần xác định công suất
• Cần xác định hệ số nhiệt
• Cần xác định khả năng chống cháy hoặc chịu xung

Khi đó, thứ tự ưu tiên xác minh nên là:

Datasheet hoặc BOM → sơ đồ mạch → mã linh kiện → đo tách mạch → phân tích chức năng

Bảng màu chỉ là một nguồn dữ liệu, không phải bằng chứng duy nhất.

Bảng tra nhanh một số điện trở 5 vòng thường gặp

Vòng màu	Giá trị
Nâu – Đen – Đen – Vàng kim – Nâu	10 Ω ±1%
Nâu – Đen – Đen – Đen – Nâu	100 Ω ±1%
Đỏ – Đỏ – Đen – Đen – Nâu	220 Ω ±1%
Cam – Cam – Đen – Đen – Nâu	330 Ω ±1%
Vàng – Tím – Đen – Đen – Nâu	470 Ω ±1%
Xanh lá – Xanh dương – Đen – Đen – Nâu	560 Ω ±1%
Nâu – Đen – Không?	Cần đọc đủ năm vòng trước khi kết luận
Nâu – Đen – Đen – Nâu – Nâu	1 kΩ ±1%
Đỏ – Đỏ – Đen – Nâu – Nâu	2,2 kΩ ±1%
Vàng – Tím – Đen – Nâu – Nâu	4,7 kΩ ±1%
Nâu – Đen – Đen – Đỏ – Nâu	10 kΩ ±1%
Đỏ – Đỏ – Đen – Đỏ – Nâu	22 kΩ ±1%
Vàng – Tím – Đen – Đỏ – Nâu	47 kΩ ±1%
Nâu – Đen – Đen – Cam – Nâu	100 kΩ ±1%
Nâu – Đen – Đen – Vàng – Nâu	1 MΩ ±1%

Lưu ý: Dòng “Nâu – Đen – Không?” không phải một mã điện trở. Nó nhắc rằng không nên kết luận khi chưa quan sát đủ số vòng và đúng chiều đọc.

Chìa khóa của cách đọc điện trở 5 vòng màu là không học thuộc một chuỗi màu một cách máy móc mà phải hiểu chức năng của từng vị trí.

Hãy luôn ghi nhớ:

Ba vòng đầu = ba chữ số có nghĩa

Vòng thứ tư = hệ số nhân

Vòng thứ năm = dung sai

Sau khi tính giá trị danh định, hãy đổi đơn vị sang Ω, kΩ hoặc MΩ và tính khoảng dung sai nếu cần đánh giá kết quả đo. Trong sửa chữa thực tế, cần đặc biệt thận trọng với điện trở bị cháy, vòng màu không rõ hoặc số đo được thực hiện khi linh kiện vẫn còn mắc trong mạch.

Mã màu giúp bạn biết điện trở được thiết kế với giá trị nào. Đồng hồ đo, datasheet và sơ đồ mạch mới giúp xác nhận linh kiện thực tế có đúng, còn tốt và phù hợp để sử dụng hay không.
