Tiêu chuẩn ESD là gì? Vì sao quan trọng trong sản xuất điện tử?

Hiện tượng ESD là gì và vì sao tiêu chuẩn này lại bắt buộc trong ngành điện tử? Bài viết sẽ giúp bạn hiểu rõ khái niệm, cấu trúc tiêu chuẩn và cách kiểm soát ESD hiệu quả trong thực tế.Phóng tĩnh điện (ESD) là nguyên nhân hàng đầu gây lỗi vi mạch và hư hỏng linh kiện trong sản xuất điện tử. Tuy nhiên, không phải ai cũng hiểu đúng ESD là gì, cũng như tầm quan trọng của hệ thống kiểm soát tĩnh điện theo tiêu chuẩn quốc tế. Bài viết dưới đây sẽ lý giải khái niệm, cấu tạo tiêu chuẩn, ứng dụng thực tiễn và cảnh báo sai lầm phổ biến khi áp dụng ESD.
Hiện tượng ESD là gì và vì sao tiêu chuẩn này lại bắt buộc trong ngành điện tử? Bài viết sẽ giúp bạn hiểu rõ khái niệm, cấu trúc tiêu chuẩn và cách kiểm soát ESD hiệu quả trong thực tế.
ESD là gì

ESD là gì? Định nghĩa và bản chất tĩnh điện

Định nghĩa thuật ngữ ESD

ESD (Electrostatic Discharge) là hiện tượng phóng tĩnh điện, xảy ra khi điện tích được chuyển giao đột ngột giữa hai vật thể có hiệu điện thế khác nhau. Quá trình này diễn ra trong thời gian rất ngắn, tạo ra dòng điện tức thời đủ sức gây hư hỏng cho các linh kiện điện tử có độ nhạy cao.

Trong môi trường sản xuất điện tử, ESD có thể phát sinh từ những tương tác tưởng chừng vô hại như chạm tay vào bo mạch, thao tác với vật liệu cách điện, hoặc tiếp xúc giữa các thiết bị mang điện tích trái dấu. Dù là hiện tượng vật lý phổ biến, ESD lại gây tác động nghiêm trọng ở cấp độ vi mô và là một trong những nguyên nhân hàng đầu dẫn đến lỗi linh kiện tiềm ẩn.

Việc hiểu rõ ESD là gì không chỉ giúp phân biệt đúng với các khái niệm phổ thông như “anti-static”, mà còn là nền tảng để xây dựng hệ thống kiểm soát tĩnh điện hiệu quả. Trong bối cảnh sản xuất công nghệ cao, nơi một tia phóng điện nhỏ cũng có thể làm hỏng cả lô hàng, kiểm soát ESD không còn là yêu cầu tùy chọn – mà là yếu tố sống còn đối với chất lượng và độ tin cậy của toàn bộ dây chuyền sản xuất.

Bản chất vật lý và nguy cơ kỹ thuật

Phóng tĩnh điện thường không thể cảm nhận bằng mắt, tai hay xúc giác, nhưng lại có thể đạt đến điện áp từ vài trăm đến hàng nghìn volt. Với mức điện áp này, chỉ một xung nhỏ cũng đủ phá vỡ lớp oxide bảo vệ, làm hỏng cổng logic, gây rò điện hoặc làm suy giảm hiệu suất của vi mạch.

Đặc biệt, các linh kiện theo công nghệ CMOS, MOSFET, cảm biến áp suất, bộ nhớ Flash, IC điều khiển vi xử lý (MCU)… đều rất nhạy cảm với ESD. Hư hỏng do ESD có thể không phát hiện ngay, mà chỉ biểu hiện dưới dạng lỗi tiềm ẩn (latent damage), gây khó khăn trong kiểm tra chất lượng.

Tầm quan trọng của tiêu chuẩn kiểm soát ESD

Để kiểm soát và giảm thiểu thiệt hại do ESD gây ra, nhiều tổ chức kỹ thuật đã xây dựng các bộ tiêu chuẩn quốc tế về kiểm soát phóng tĩnh điện, tiêu biểu gồm:

  • ANSI/ESD S20.20 – được phát triển bởi ESD Association (Hoa Kỳ), là khung kiểm soát toàn diện dành cho doanh nghiệp sản xuất, lắp ráp điện tử.
  • IEC 61340-5-1 – thuộc hệ thống tiêu chuẩn IEC (Châu Âu), cung cấp hướng dẫn chi tiết về thiết kế vật liệu, thiết bị và quy trình kiểm tra trong môi trường nhạy tĩnh điện.

Các tiêu chuẩn này không chỉ giúp doanh nghiệp đảm bảo chất lượng sản phẩm, mà còn là điều kiện tiên quyết để đạt chứng nhận kỹ thuật, vượt qua quy trình audit từ các đối tác quốc tế như Apple, Intel, Bosch…



Tiêu chuẩn ESD là gì? Vì sao quan trọng trong sản xuất điện tử?



Thành phần và hệ thống của tiêu chuẩn ESD

Không phải cứ hiểu hiện tượng phóng tĩnh điện là đủ. Trong sản xuất điện tử, việc kiểm soát ESD đòi hỏi tuân thủ chặt chẽ một hệ thống tiêu chuẩn với các thành phần cụ thể, từ con người, vật liệu, thiết bị đến quy trình vận hành. Dưới đây là cấu trúc chính của một hệ thống tiêu chuẩn ESD theo hướng tiếp cận ANSI/ESD S20.20.

Hệ thống tiêu chuẩn quốc tế phổ biến

Hai bộ tiêu chuẩn được công nhận toàn cầu về kiểm soát ESD là:

  • ANSI/ESD S20.20 (Mỹ) – do Hiệp hội ESD Association ban hành. Đây là tiêu chuẩn bắt buộc cho nhiều doanh nghiệp cung ứng linh kiện cho Apple, Intel, Samsung…
  • IEC 61340-5-1 (Châu Âu) – thuộc hệ thống tiêu chuẩn IEC về thiết bị và vật liệu chống tĩnh điện.
  • Ngoài ra, còn có MIL-STD-1686 (quân đội Mỹ), thường dùng trong các hệ thống quốc phòng, không gian.

Các tiêu chuẩn này không chỉ đưa ra ngưỡng kiểm soát điện áp ESD, mà còn hướng dẫn triển khai từng hạng mục kỹ thuật, như sàn dẫn điện, quần áo chống tĩnh điện, dây đeo cổ tay, kiểm tra ionizer,…

Thành phần cơ bản trong hệ thống kiểm soát ESD

Một hệ thống kiểm soát ESD đúng chuẩn thường bao gồm:

  • Khu vực kiểm soát ESD (EPA – ESD Protected Area): là vùng được thiết kế để loại bỏ nguy cơ phát sinh hoặc phóng tĩnh điện. Tất cả vật liệu, thiết bị, nhân sự khi làm việc tại đây phải tuân thủ nghiêm ngặt quy định ESD.

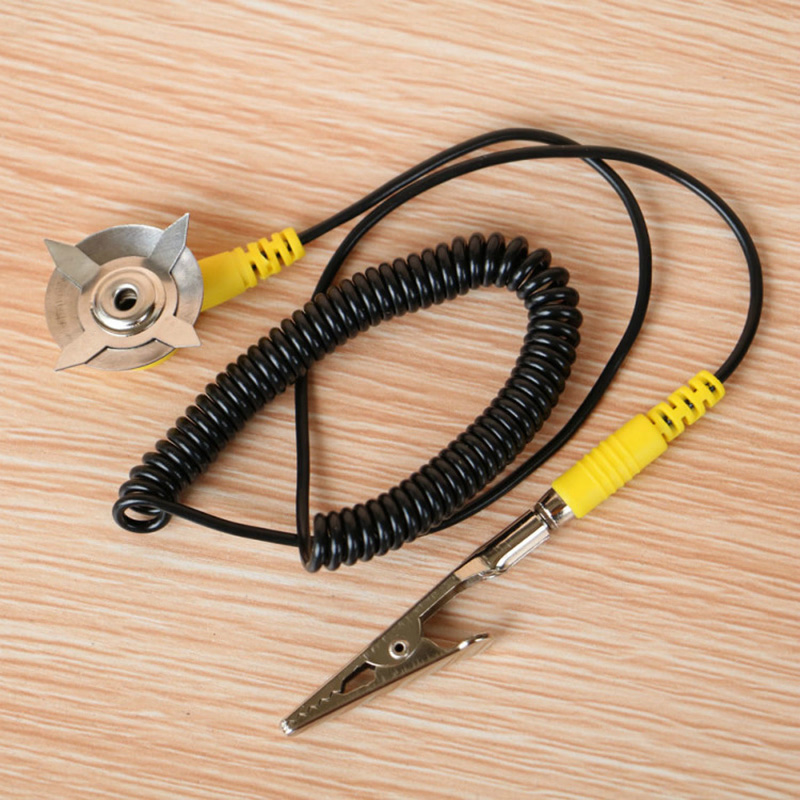

  • Thiết bị bảo vệ tĩnh điện: gồm dây đeo cổ tay, giày chống tĩnh điện, thảm dẫn điện, bộ ion hóa không khí… dùng để triệt tiêu điện tích tích tụ.
  • Vật liệu ESD-safe: là các vật liệu có khả năng dẫn điện hoặc phân tán điện tích, như khay nhựa dẫn điện, bao bì shielding, túi chống tĩnh điện.
  • Quy trình kiểm soát và đo đạc: bao gồm việc đo điện trở bề mặt, đo hiệu quả ionizer, quy trình kiểm tra định kỳ độ dẫn của thiết bị.
  • Đào tạo và nhận thức: mọi nhân viên làm việc trong khu vực EPA phải được đào tạo định kỳ về kiến thức ESD, cách sử dụng thiết bị và tuân thủ quy trình.

Thực tế cho thấy nhiều doanh nghiệp chỉ bắt đầu xây dựng hệ thống kiểm soát ESD sau khi gặp sự cố hàng loạt và thiệt hại lớn. Đây là lý do tại sao việc nắm vững ESD là gì, hiểu rõ thành phần của một hệ thống đạt chuẩn như ANSI/ESD S20.20 sẽ giúp doanh nghiệp chủ động phòng ngừa, thay vì bị động xử lý lỗi phát sinh.

Các loại tiêu chuẩn ESD phổ biến hiện nay

Không phải tất cả các tiêu chuẩn ESD đều giống nhau. Tùy vào khu vực áp dụng, đặc thù sản xuất và cấp độ bảo vệ, có nhiều loại tiêu chuẩn ESD được xây dựng để phục vụ cho những mục tiêu kiểm soát tĩnh điện khác nhau. Việc phân loại giúp doanh nghiệp lựa chọn đúng hệ quy chiếu phù hợp với yêu cầu khách hàng và lĩnh vực sản xuất.

Dưới đây là những nhóm tiêu chuẩn ESD phổ biến nhất được sử dụng toàn cầu.

ANSI/ESD S20.20 – Chuẩn kiểm soát ESD phổ quát (Hoa Kỳ)

Đây là tiêu chuẩn được ban hành bởi Hiệp hội ESD Association (Hoa Kỳ), được xem là chuẩn mực toàn cầu trong kiểm soát phóng tĩnh điện trong môi trường công nghiệp.

  • Phạm vi áp dụng: linh kiện bán dẫn, lắp ráp PCB, nhà máy sản xuất thiết bị điện tử.
  • Điểm nổi bật: hướng dẫn chi tiết từ thiết lập khu vực EPA, đo lường định kỳ đến đào tạo nhân sự.
  • Ngưỡng điện áp giới hạn: ±100V đối với linh kiện nhạy cảm thông thường.

IEC 61340-5-1 – Tiêu chuẩn ESD Châu Âu

Thuộc hệ thống tiêu chuẩn IEC (International Electrotechnical Commission), IEC 61340-5-1 tương đương về cấu trúc với ANSI/ESD S20.20 nhưng có một số điểm khác biệt kỹ thuật.

  • Phạm vi áp dụng: rộng hơn, bao gồm cả môi trường phòng sạch, sản xuất thiết bị y tế và quốc phòng.
  • Điểm nổi bật: định nghĩa rõ loại vật liệu (conductive, dissipative, insulative) và cách lựa chọn phù hợp.
  • Tính tương thích: thường được dùng làm đối chiếu cho các doanh nghiệp xuất khẩu sang EU.

MIL-STD-1686 – Chuẩn ESD quân sự (Hoa Kỳ)

Được sử dụng trong lĩnh vực quốc phòng và hàng không vũ trụ Hoa Kỳ, MIL-STD-1686 đưa ra yêu cầu rất nghiêm ngặt trong kiểm soát ESD.

  • Điểm đặc biệt: mức điện áp kiểm soát có thể xuống dưới ±50V cho các thiết bị cực kỳ nhạy cảm.
  • Thường dùng cho: thiết bị radar, hệ thống điều khiển tên lửa, máy bay không người lái.

So sánh ESD và anti-static: Khác biệt dễ nhầm

Nhiều người thường dùng nhầm lẫn giữa hai khái niệm ESDanti-static, trong khi đây là hai đối tượng có bản chất và chức năng khác nhau. Sự nhầm lẫn này có thể dẫn đến sai lầm nghiêm trọng trong việc thiết kế hoặc kiểm soát môi trường sản xuất điện tử.

Tiêu chí

ESD (Electrostatic Discharge)

Anti-static (Chống tĩnh điện)

Bản chất

Hiện tượng phóng điện tích giữa hai vật

Tính chất vật liệu ngăn tích điện

Chức năng chính

Gây ra thiệt hại cho thiết bị điện tử

Ngăn chặn hình thành hoặc tích tụ điện tích

Mục tiêu xử lý

Hậu quả – kiểm soát quá trình phóng

Nguyên nhân – giảm khả năng phát sinh tĩnh điện

Ứng dụng phổ biến

Quy trình sản xuất, đo lường, EPA

Bao bì chống tĩnh, quần áo, sàn dẫn điện

Ví dụ cụ thể

Đeo dây cổ tay nối đất, kiểm soát môi trường

Túi shield, thảm cao su chống tĩnh

Tóm lại, anti-static là một phần trong hệ thống phòng chống ESD, nhưng không thể thay thế hoàn toàn. Chỉ dùng vật liệu anti-static mà không kiểm soát điện áp, điện trở, hoặc không có khu vực EPA chuẩn hóa, thì nguy cơ phóng tĩnh điện vẫn còn rất cao.

Ứng dụng tiêu chuẩn ESD trong sản xuất điện tử

Tưởng tượng một nhà máy sản xuất chip xử lý nơi mà chỉ một cú chạm nhẹ từ tay người kỹ thuật viên cũng có thể khiến cả lô hàng phải loại bỏ. Đây không phải là viễn cảnh, mà là thực tế thường gặp nếu không áp dụng đúng tiêu chuẩn ESD trong môi trường sản xuất điện tử hiện đại.

Việc kiểm soát ESD không chỉ là yêu cầu kỹ thuật, mà còn là điều kiện bắt buộc để đáp ứng chất lượng, giảm thiểu rủi ro, và duy trì tính cạnh tranh trên thị trường quốc tế.

Ứng dụng trong nhà máy và dây chuyền SMT

Trong ngành lắp ráp bo mạch điện tử (SMT – Surface Mount Technology), các linh kiện SMD cực kỳ nhạy cảm với điện áp thấp. Việc thiết lập khu vực kiểm soát ESD (EPA) giúp:

  • Ngăn chặn điện tích từ người vận hành, thiết bị, môi trường lan truyền sang linh kiện.
  • Duy trì độ ổn định sản phẩm từ khâu chuẩn bị vật liệu đến đóng gói cuối cùng.
  • Tăng tỉ lệ sản phẩm đạt chuẩn (First Pass Yield), giảm chi phí sửa lỗi.

Với tầm quan trọng như vậy, nhiều nhà máy đã đưa khái niệm ESD là gì vào chương trình đào tạo bắt buộc cho kỹ thuật viên, quản lý sản xuất và cả đội ngũ bảo trì thiết bị. Điều này giúp đồng bộ nhận thức và hạn chế rủi ro đến từ thao tác sai, tiếp xúc sai hoặc sử dụng vật liệu không đạt chuẩn chống tĩnh điện.

Kiểm định chất lượng và phòng sạch

  • Phòng lab thử nghiệm thường yêu cầu chuẩn ESD nghiêm ngặt để đảm bảo kết quả chính xác.
  • Trong phòng sạch (Cleanroom), việc kết hợp kiểm soát hạt bụi và ESD giúp đảm bảo chất lượng wafer bán dẫn, cảm biến quang học, thiết bị y tế…

Yêu cầu bắt buộc trong chuỗi cung ứng toàn cầu

Nhiều thương hiệu như Apple, Intel, Bosch,… yêu cầu nhà cung cấp phải có chứng nhận ESD như ANSI/ESD S20.20 mới đủ điều kiện giao hàng.

  • Đây là một điều kiện để vượt qua audit kỹ thuật, giúp doanh nghiệp mở rộng thị trường.
  • Cũng là cơ sở để đàm phán chất lượng, giảm tỷ lệ bảo hành sản phẩm lỗi do tĩnh điện.

Lợi ích kinh tế và chất lượng sản phẩm

  • Giảm chi phí do hư hỏng không rõ nguyên nhân (latent damage).
  • Tăng độ tin cậy của sản phẩm xuất xưởng, đặc biệt trong ngành ô tô, hàng không, thiết bị công nghiệp.
  • Nâng cao hình ảnh doanh nghiệp chuyên nghiệp, có khả năng kiểm soát rủi ro kỹ thuật.

Những hiểu sai thường gặp về ESD là gì?

tiêu chuẩn ESD là gì đã được phổ biến rộng rãi, nhưng trong thực tế triển khai tại nhà máy, không ít người vẫn hiểu sai hoặc đánh giá thấp tác động của hiện tượng phóng tĩnh điện. Dưới đây là những hiểu lầm điển hình, kèm theo lời lý giải đúng.

1. Không thấy tia lửa điện nghĩa là không có ESD

  • Sai: Nhiều người cho rằng chỉ khi thấy, nghe hoặc cảm nhận “tia lửa nhỏ” thì mới có ESD.
  • Đúng: Các hư hỏng nguy hiểm nhất lại xảy ra ở mức dưới ngưỡng cảm nhận (dưới 3.000V). Một điện tích vài trăm volt vẫn đủ để phá hủy IC nhạy cảm.

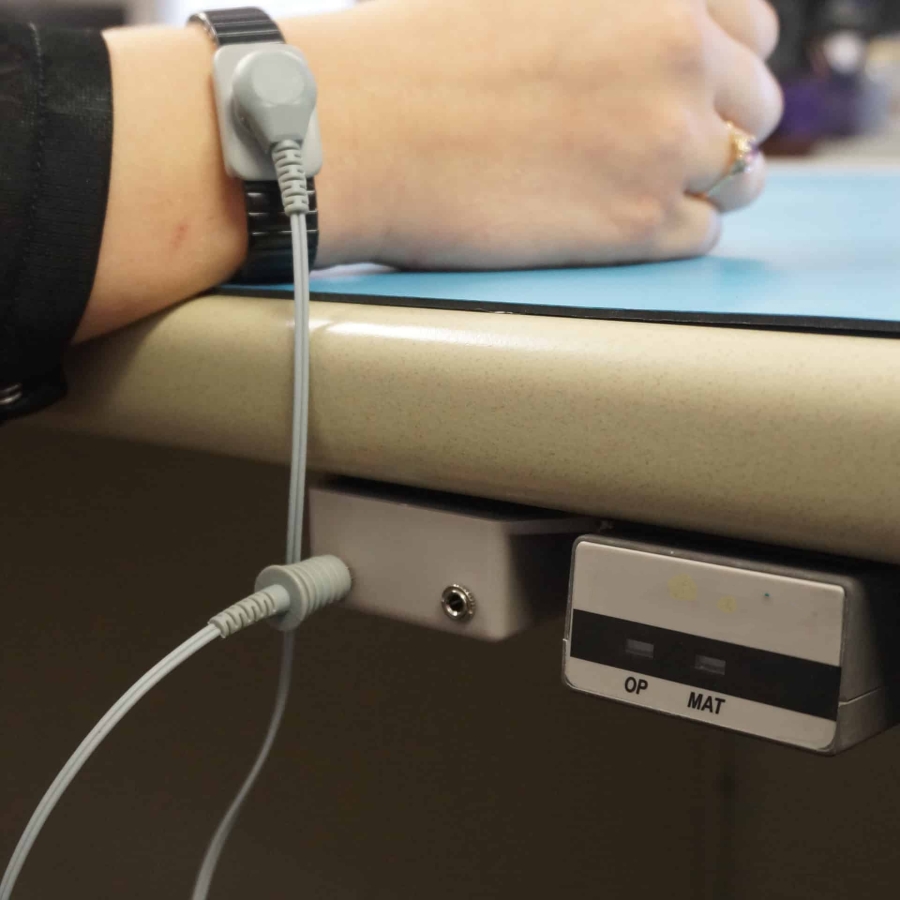

2. Đeo dây cổ tay ESD là đủ bảo vệ

  • Sai: Dây đeo chỉ hiệu quả nếu được kiểm tra hàng ngày, nối đất đúng chuẩn, người sử dụng tuân thủ quy trình.
  • Đúng: Phải kết hợp với thảm dẫn điện, giày, ghế, bàn làm việc chống tĩnh điện, và đo kiểm điện trở định kỳ.

3. Chỉ linh kiện IC mới cần chống ESD

  • Sai: Nhiều người bỏ qua các linh kiện như LED, cảm biến, tụ điện…
  • Đúng: Bất kỳ linh kiện nào có vi mạch, đặc biệt là loại MOSFET, CMOS đều nhạy cảm với ESD.

4. Tiêu chuẩn ESD chỉ cần thiết khi sản xuất xuất khẩu

  • Sai: Nội địa hay xuất khẩu, nếu sản phẩm bị lỗi do tĩnh điện sẽ ảnh hưởng đến uy tín và chi phí doanh nghiệp.
  • Đúng: ESD là yếu tố cốt lõi của chất lượng kỹ thuật, không phụ thuộc vào thị trường tiêu thụ.

Hiểu rõ ESD là gì giúp doanh nghiệp và kỹ sư điện tử đánh giá đúng mối nguy ẩn từ phóng tĩnh điện – một trong những yếu tố thầm lặng nhưng phá hủy nghiêm trọng sản phẩm. Việc áp dụng đúng tiêu chuẩn ESD không chỉ đảm bảo chất lượng và độ tin cậy của linh kiện, mà còn nâng cao năng lực cạnh tranh trong chuỗi cung ứng toàn cầu. Nếu đang triển khai sản xuất điện tử, đầu tư vào hệ thống kiểm soát ESD là bước đi chiến lược không thể bỏ qua.

Hỏi đáp về ESD là gì

Tĩnh điện và phóng tĩnh điện có giống nhau không?

Không. Tĩnh điện là trạng thái tích điện; còn phóng tĩnh điện (ESD) là quá trình truyền điện giữa hai vật khi có chênh lệch điện thế.

Làm sao để biết thiết bị có bị ESD không?

ESD thường gây hư hỏng không thấy rõ bằng mắt. Phải dùng thiết bị kiểm tra chuyên dụng hoặc đánh giá qua tỷ lệ lỗi đầu ra.

Có cần ESD trong sản xuất thiết bị dân dụng?

Có, nếu sản phẩm có chứa IC, bộ điều khiển vi xử lý hoặc cảm biến, thì ESD vẫn là yếu tố rủi ro cần kiểm soát.

ESD có ảnh hưởng đến sức khỏe con người không?

Không trực tiếp. Phóng tĩnh điện ở mức thông thường không gây hại sức khỏe, nhưng có thể tạo cảm giác khó chịu nhẹ (như giật nhẹ). Tuy nhiên, rủi ro lớn nhất là hỏng hóc thiết bị.
