Khay nhựa đựng linh kiện có những loại nào?

Khay nhựa đựng linh kiện là gì?

Dù chỉ là một vật dụng nhỏ trong hệ thống lưu trữ, khay nhựa đựng linh kiện lại đóng vai trò nền tảng trong việc tổ chức, bảo quản và phân loại linh kiện điện tử, cơ khí hay phụ kiện sản xuất. Việc hiểu đúng khái niệm này là tiền đề quan trọng để lựa chọn đúng loại khay phù hợp cho từng môi trường làm việc – từ phòng thí nghiệm đến nhà máy tự động hóa.

Khay nhựa đựng linh kiện là một loại khay làm từ nhựa chuyên dụng (như PP, ABS, ESD), dùng để chứa, phân loại và bảo quản các loại linh kiện điện tử, cơ khí hoặc phụ tùng nhỏ trong quá trình sản xuất, lắp ráp hoặc bảo trì.

Khác với khay nhựa thông thường, khay đựng linh kiện được thiết kế với các đặc điểm tối ưu cho công nghiệp: chia ngăn nhỏ linh hoạt, có khả năng chống tĩnh điện (ESD), chịu nhiệt, kháng hóa chất và chống va đập. Trong thực tế, chúng thường xuất hiện trong các nhà máy SMT, dây chuyền sản xuất điện thoại, xưởng sửa chữa hoặc kho lưu trữ phụ tùng kỹ thuật. Ngoài ra, loại khay này còn được thiết kế để tương thích với các hệ thống tự động hóa như robot gắp linh kiện, kệ di động hoặc băng chuyền.

Cấu tạo và nguyên lý của khay nhựa đựng linh kiện

Tùy thuộc vào từng loại, khay nhựa đựng linh kiện có thể được thiết kế đơn giản hoặc rất phức tạp với khả năng tùy biến cao. Tuy nhiên, cấu tạo cơ bản của chúng luôn bao gồm các yếu tố chính như vật liệu nhựa, ngăn chia, khả năng chống tĩnh điện và hình dạng tương thích với kệ chứa công nghiệp.

Vật liệu nhựa chế tạo

Chất liệu là yếu tố quyết định độ bền, chức năng và giá thành của khay:

• PP (Polypropylene): Thông dụng nhất, bền, nhẹ, kháng hóa chất, chịu nhiệt lên tới 100°C.
• ABS (Acrylonitrile Butadiene Styrene): Cứng, chống va đập tốt hơn PP, dùng trong môi trường công nghiệp nặng.
• Nhựa chống tĩnh điện (ESD): Pha carbon hoặc phủ bề mặt, đạt tiêu chuẩn kháng điện trở 10⁶–10⁹ Ohm, dùng cho linh kiện nhạy cảm tĩnh điện.

Ngăn chia và thiết kế bên trong

• Chia ngăn nhỏ: Giúp phân loại nhiều linh kiện khác nhau trong cùng một khay.
• Khay đơn & khay module: Có thể gắn thêm hoặc tháo rời từng ngăn.
• Thiết kế có nắp: Bảo vệ khỏi bụi bẩn, phù hợp khi vận chuyển.

Tính năng chống tĩnh điện (ESD)

Với môi trường có linh kiện điện tử, tiêu chuẩn ESD là bắt buộc:

• Sử dụng chất liệu nhựa carbon hoặc phủ ESD.
• Đáp ứng chuẩn ANSI/ESD S20.20 hoặc IEC 61340.
• Khả năng khử điện tích giúp tránh hư hại vi mạch.

Tương thích hệ thống lưu trữ

• Khả năng xếp chồng: Tiết kiệm không gian.
• Tương thích kệ ray trượt, băng chuyền: Dễ tích hợp vào quy trình sản xuất tự động.
• Kích thước chuẩn hóa: Có các size phổ biến như 350x210mm, 450x300mm,...

Phân loại các loại khay nhựa đựng linh kiện

Không chỉ đơn thuần khác nhau về kích thước hay màu sắc, khay nhựa đựng linh kiện còn được phân loại dựa trên cấu trúc, chức năng kỹ thuật, môi trường sử dụng hoặc đối tượng được lưu trữ. Dưới đây là các phân nhóm phổ biến, giúp người dùng dễ dàng lựa chọn đúng loại phù hợp cho nhu cầu lưu trữ, bảo quản và phân phối linh kiện.

Khay nhựa chống tĩnh điện (ESD)

Đây là loại khay chuyên dụng dành cho linh kiện điện tử nhạy cảm với tĩnh điện như IC, chip, cảm biến,...

• Chất liệu: Nhựa carbon pha dẫn điện hoặc phủ lớp chống tĩnh điện.
• Tiêu chuẩn: Đáp ứng IEC 61340 hoặc ANSI/ESD S20.20.
• Màu sắc phổ biến: Đen mờ (đặc trưng của vật liệu ESD).
• Ứng dụng: Nhà máy SMT, khu vực kiểm tra bo mạch, kho linh kiện điện tử.

Khay nhựa có nắp đậy

Phù hợp cho môi trường có bụi hoặc yêu cầu bảo vệ khi vận chuyển:

• Cấu trúc: Khay đi kèm nắp nhựa cùng chất liệu, có thể gài chặt.
• Ưu điểm: Bảo vệ linh kiện khỏi ẩm, bụi, va đập nhẹ.
• Ứng dụng: Kho phụ tùng, linh kiện cơ khí, hoặc khi cần niêm phong tạm thời.

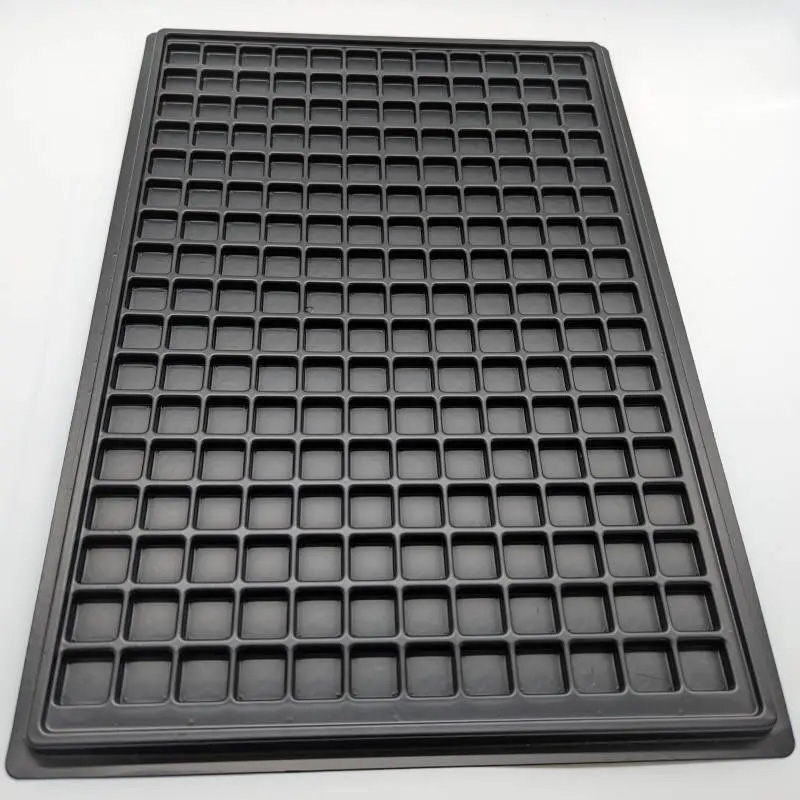

Khay nhựa chia ngăn (multi-slot)

Thích hợp cho lưu trữ nhiều loại linh kiện nhỏ cùng lúc, dễ phân loại và thao tác:

• Cấu trúc: Chia thành nhiều ô nhỏ (từ 4–60 ô), ngăn có thể cố định hoặc di động.
• Vật liệu: Thường dùng PP hoặc ESD cho ngành điện tử.
• Ứng dụng: Bàn thao tác, xe đẩy dụng cụ, tủ linh kiện kỹ thuật.

Khay nhựa định hình (vacuum forming tray)

Thiết kế theo hình dạng cụ thể của từng linh kiện, cố định tuyệt đối khi di chuyển:

• Cấu tạo: Dạng khay lõm theo mẫu, ép chân không theo từng linh kiện.
• Chất liệu: PS/ESD PETG tùy ngành.
• Ứng dụng: Robot gắp tự động, hệ SMT, đóng gói công nghiệp chính xác.

Khay nhựa lồng ghép xếp chồng

Tối ưu không gian lưu trữ, phù hợp với hệ thống kệ nhiều tầng hoặc vận chuyển:

• Đặc điểm: Có rãnh hoặc chân móc để chồng lên nhau an toàn.
• Thiết kế tiêu chuẩn: 350x210mm, 450x300mm, v.v.
• Ứng dụng: Dây chuyền sản xuất, kho linh kiện tự động.

Ưu nhược điểm của từng loại khay linh kiện

Chọn đúng loại khay nhựa đựng linh kiện không chỉ giúp bảo vệ linh kiện hiệu quả, mà còn nâng cao hiệu suất thao tác, giảm thiểu sai sót trong sản xuất. Dưới đây là bảng so sánh ưu – nhược điểm giữa các loại phổ biến:

Ứng dụng và vai trò của khay nhựa đựng linh kiện

Trong thời đại sản xuất tinh gọn và tự động hóa, việc quản lý linh kiện hiệu quả không còn là tùy chọn mà là yếu tố sống còn. Ít ai ngờ rằng một vật dụng tưởng chừng đơn giản như khay nhựa đựng linh kiện lại đóng vai trò quan trọng trong việc tối ưu quy trình, tăng năng suất và giảm sai sót. Dưới đây là cái nhìn toàn diện về ứng dụng thực tế, giá trị sử dụng và vai trò của loại khay này trong hệ thống sản xuất hiện đại.

Ứng dụng trong sản xuất và kho linh kiện

• Nhà máy điện tử: Sử dụng khay chống tĩnh điện để lưu trữ IC, bo mạch, chip,... ở các khâu lắp ráp, kiểm tra, đóng gói.
• Xưởng cơ khí, sửa chữa: Khay chia ngăn dùng để chứa ốc vít, bánh răng, phụ tùng nhỏ, giúp thao tác nhanh và chính xác.
• Dây chuyền tự động hóa: Khay định hình sử dụng cho robot gắp linh kiện, băng chuyền phân loại trong ngành SMT.
• Kho phụ tùng kỹ thuật: Tận dụng khay có nắp hoặc khay lồng ghép để lưu trữ theo module, dễ dàng kiểm kê và vận chuyển.

Giá trị sử dụng cho cá nhân và doanh nghiệp

• Tiết kiệm thời gian thao tác: Người kỹ thuật không mất công tìm kiếm linh kiện giữa đống phụ tùng lộn xộn.
• Tăng năng suất sản xuất: Giảm lỗi phân loại nhầm, linh kiện không bị hư hại do va đập hoặc nhiễm tĩnh điện.
• Tổ chức không gian khoa học: Giúp môi trường làm việc sạch, tối ưu diện tích lưu trữ.
• Tăng tính chuyên nghiệp: Đặc biệt quan trọng khi doanh nghiệp cần kiểm soát chất lượng và quy trình ISO.

Vai trò trong hệ thống kiểm soát chất lượng

Trong môi trường quản lý theo tiêu chuẩn ISO 9001 hoặc IPC (điện tử), việc sử dụng khay nhựa đựng linh kiện chuyên dụng là yếu tố bắt buộc trong:

• Quy trình traceability: Dễ đánh mã, gắn barcode cho từng khay.
• Hạn chế nhiễu chéo: Phân loại theo lô, loại, chất lượng đầu vào.
• Tối ưu kiểm kê: Dễ dàng đếm nhanh, lập phiếu nhập/xuất rõ ràng.

Hiểu lầm thường gặp về khay nhựa đựng linh kiện

Nhiều người dùng, đặc biệt là thợ kỹ thuật hoặc bộ phận mua hàng, vẫn còn nhầm lẫn hoặc đánh giá chưa đúng tầm quan trọng của khay nhựa đựng linh kiện. Dưới đây là những sai lệch phổ biến cần được làm rõ.

“Khay nhựa nào cũng giống nhau” – Sai!

Không phải khay nhựa nào cũng thích hợp để chứa linh kiện, nhất là linh kiện điện tử. Chỉ có khay đạt chuẩn ESD mới đảm bảo không gây hư hại do phóng tĩnh điện – yếu tố vô hình nhưng nguy hiểm với IC, bo mạch.

Theo đó, khay nhựa ESD có điện trở bề mặt từ 10⁶–10⁹ Ohm, trong khi nhựa thông thường không có khả năng khử điện tích.

“Không cần phân loại – miễn có chỗ đựng là được” – Hiểu sai công đoạn sản xuất

Việc phân loại không chỉ để “cho gọn” mà còn giúp giảm sai sót trong quá trình lắp ráp. Nhầm lẫn linh kiện tương tự (ví dụ điện trở 1kΩ và 10kΩ) có thể gây lỗi sản phẩm toàn bộ lô.

“Chỉ cần chọn loại rẻ nhất” – Quan niệm sai lầm trong đầu tư sản xuất

Khay rẻ nhưng dễ gãy, giòn, không chống tĩnh điện sẽ làm tăng chi phí thay thế và rủi ro hỏng hóc sản phẩm. Đầu tư đúng loại khay là bảo hiểm chi phí sản xuất.

Tiêu chí chọn khay nhựa đựng linh kiện phù hợp

Chọn mua khay nhựa đựng linh kiện tưởng đơn giản nhưng thực tế lại rất dễ mắc sai lầm nếu không hiểu rõ yêu cầu kỹ thuật, đặc điểm sản phẩm hoặc môi trường sử dụng. Một khay phù hợp không chỉ tiết kiệm chi phí mà còn đảm bảo độ an toàn cho linh kiện, đồng thời hỗ trợ tối ưu quy trình vận hành.

1. Cần xác định loại linh kiện sẽ chứa

• Linh kiện điện tử: Ưu tiên khay chống tĩnh điện ESD, đảm bảo an toàn cho vi mạch, transistor, chip.
• Phụ tùng cơ khí: Chọn khay dày, cứng, có khả năng chịu lực và chống trầy xước.
• Linh kiện nhỏ và đa dạng: Dùng khay chia ngăn hoặc khay định hình để tránh lẫn lộn.

Lưu ý, với môi trường có độ ẩm cao, nên chọn khay PP hoặc có nắp đậy kín để tránh oxy hóa.

2. Môi trường sử dụng và thao tác

• Dây chuyền sản xuất tự động: Cần khay định hình theo từng sản phẩm, có kích thước chuẩn hóa để robot dễ thao tác.
• Kho lưu trữ tĩnh: Dùng khay có nắp, hoặc khay xếp chồng để tiết kiệm diện tích.
• Bàn thao tác kỹ thuật viên: Chọn khay không nắp, chia ngăn linh hoạt, dễ tiếp cận nhanh.

3. Tương thích với hệ thống lưu trữ

• Kiểm tra kích thước khay có phù hợp với kệ, ray trượt, thùng nhựa lớn, hoặc băng chuyền đang sử dụng hay không.
• Nên ưu tiên các loại khay có đáy bằng, dễ gắn mã vạch hoặc QR code phục vụ kiểm kê.

4. Chất liệu và tiêu chuẩn kỹ thuật

• Chống tĩnh điện: Kiểm tra thông số điện trở bề mặt (10⁶–10⁹ Ohm) hoặc yêu cầu chứng nhận ESD.
• Chất lượng nhựa: Tránh nhựa tái sinh dễ gãy, nứt – ưu tiên nhựa nguyên sinh (PP, ABS, PETG).
• Chịu lực & va đập: Cần thiết trong môi trường sản xuất cơ khí, công nghiệp nặng.

5. Ngân sách & vòng đời sử dụng

• Đừng chỉ chọn rẻ, hãy tính đến chi phí theo vòng đời: khay bền gấp đôi sẽ tiết kiệm thay thế, giảm rủi ro sản phẩm hỏng.
• Mua theo lô lớn thường có chiết khấu – nên lập kế hoạch theo nhu cầu định kỳ.

Hiểu đúng và lựa chọn phù hợp khay nhựa đựng linh kiện không chỉ giúp bảo vệ thiết bị điện tử mà còn góp phần cải thiện năng suất, giảm lỗi trong sản xuất. Từ các loại khay chống tĩnh điện ESD, khay chia ngăn cho tới khay định hình chuyên dụng – mỗi loại đều có vai trò và giá trị riêng tùy theo mục đích sử dụng. Đây không chỉ là công cụ lưu trữ mà còn là thành phần chiến lược trong quản lý sản xuất hiện đại.
