Khay nhựa đựng linh kiện điện tử có những loại nào?

Một số loại khay nhựa đựng linh kiện điện tử có khả năng chống tĩnh điện, chịu lực và tối ưu lưu trữ cho các hệ thống sản xuất SMT, DIP hoặc kho DIY.Trong sản xuất và bảo quản thiết bị điện tử, việc lựa chọn đúng khay nhựa đựng linh kiện điện tử là yếu tố quan trọng để đảm bảo hiệu suất vận hành, an toàn vi mạch và tối ưu không gian làm việc. Bài viết này sẽ giúp bạn phân biệt rõ các loại khay nhựa chuyên dụng, từ đó lựa chọn phù hợp với nhu cầu sử dụng cụ thể.
Một số loại khay nhựa đựng linh kiện điện tử có khả năng chống tĩnh điện, chịu lực và tối ưu lưu trữ cho các hệ thống sản xuất SMT, DIP hoặc kho DIY.
khay nhựa đựng linh kiện điện tử

Khay nhựa đựng linh kiện điện tử là gì?

Trong lĩnh vực sản xuất và lắp ráp điện tử, khay nhựa đựng linh kiện điện tử là vật dụng chuyên dụng dùng để chứa, sắp xếp và bảo quản các loại linh kiện như IC, tụ, điện trở, đèn LED, SMD,… một cách khoa học và an toàn. Những khay này thường được làm từ nhựa kỹ thuật chịu lực, chống tĩnh điện (ESD) hoặc nhựa PP, ABS, có thiết kế vách ngăn phù hợp với từng loại linh kiện, giúp tối ưu hóa thao tác trong dây chuyền sản xuất.

Khay nhựa đựng linh kiện điện tử không chỉ là vật chứa thông thường mà còn đóng vai trò quan trọng trong việc chống nhiễu điện từ, bảo vệ mạch khỏi hư hại do tĩnh điện, và tăng hiệu quả truy xuất linh kiện trong môi trường công nghiệp. Các khay có thể phân biệt theo tính năng (chống tĩnh điện, dẫn điện, cách điện), theo cấu trúc (có nắp, không nắp, có vách ngăn linh động), và theo ứng dụng thực tế (sản xuất PCB, kho DIY, phòng lab R&D). Việc hiểu đúng về loại khay phù hợp với từng nhu cầu sẽ giúp giảm thiểu lỗi trong sản xuất và tiết kiệm chi phí vận hành.



Khay nhựa đựng linh kiện điện tử có những loại nào?



Cấu tạo và nguyên lý của khay nhựa đựng linh kiện

Việc hiểu rõ cấu tạo và cơ chế hoạt động của khay nhựa đựng linh kiện điện tử giúp doanh nghiệp chọn đúng loại khay phù hợp với yêu cầu kỹ thuật và tiêu chuẩn bảo vệ trong quá trình sản xuất.

Chất liệu cấu thành

Phần lớn khay được làm từ các loại nhựa như PP, ABS, PVC hoặc nhựa ESD chuyên dụng. Với các khay sử dụng trong môi trường dễ phát sinh tĩnh điện, nhựa ESD giúp trung hòa điện tích, tránh phóng tĩnh điện gây hỏng vi mạch. Một số loại cao cấp còn kết hợp vật liệu dẫn điện nhẹ để phân tán điện tích đều hơn.

  • Nhựa ESD (Electrostatic Discharge): chống tĩnh điện, sử dụng cho môi trường sạch.
  • Nhựa dẫn điện (Conductive Plastic): thường có điện trở từ 10³–10⁵ ohm.
  • Nhựa cách điện (Insulative Plastic): dùng cho linh kiện không yêu cầu chống ESD.

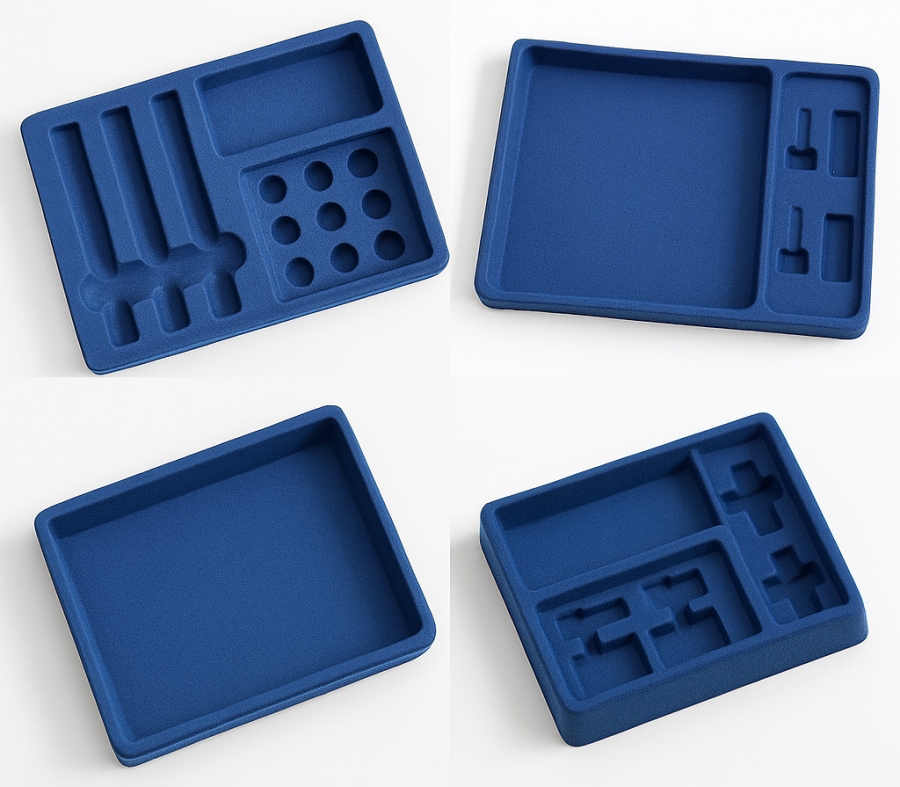

Thiết kế vách ngăn và khung khay

Khay thường chia thành các ngăn nhỏ với kích thước tiêu chuẩn, vừa vặn cho từng loại linh kiện như IC DIP, SMD, đèn LED,… Một số khay cao cấp còn có vách ngăn tùy biến được, cho phép điều chỉnh kích thước theo mục đích sử dụng.

  • Vách cố định: dạng lưới, đúc liền khối.
  • Vách linh động: tháo lắp, di chuyển dễ dàng, phù hợp cho kho DIY.

Ngoài ra, một số loại khay còn có nắp đậy, khe cài tem, mã vạch để phục vụ việc quản lý tồn kho và truy vết linh kiện trong sản xuất.

Nguyên lý bảo vệ linh kiện

Đối với khay ESD, nguyên lý chính là ngăn chặn tích tụ điện tĩnh, bằng cách tạo môi trường trung hòa điện tích giữa khay và linh kiện. Các khay dẫn điện sẽ dẫn truyền điện tích ra đất thông qua tiếp điểm tiếp địa hoặc bàn thao tác đã nối mass, giúp bảo vệ mạch và IC khỏi hiện tượng phóng điện hủy hoại.

Phân loại khay nhựa đựng linh kiện điện tử

Trong thực tế sản xuất và bảo quản thiết bị điện tử, khay nhựa đựng linh kiện điện tử được phân loại dựa trên nhiều tiêu chí như mục đích sử dụng, chất liệu nhựa, khả năng chống tĩnh điện và cấu trúc vật lý. Việc phân biệt rõ từng loại không chỉ giúp lựa chọn chính xác mà còn góp phần tối ưu hóa chi phí và hiệu quả sản xuất.

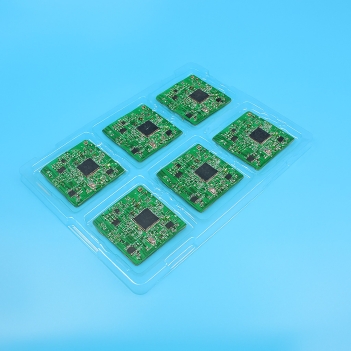

Khay nhựa chống tĩnh điện (ESD Tray)

Đây là loại phổ biến nhất trong ngành điện tử, được thiết kế để bảo vệ linh kiện khỏi phóng tĩnh điện, vốn là nguyên nhân gây hư hỏng vi mạch. Khay ESD thường có điện trở bề mặt trong khoảng từ 10⁶ đến 10⁹ ohm.

  • Ứng dụng: sản xuất PCB, IC, vi mạch, thiết bị y tế điện tử.
  • Đặc điểm: màu đen đặc trưng, chất liệu nhựa carbon dẫn điện hoặc nhựa ESD kỹ thuật cao.

Khay nhựa đựng IC, tụ, điện trở chuyên dụng

Các loại khay này được thiết kế sẵn các khoang vừa vặn với linh kiện phổ biến như IC DIP, IC SOP, tụ gốm, tụ hóa, điện trở cuộn dây,...

  • Vách ngăn: dạng cố định hoặc đúc sẵn.
  • Kích thước: đồng bộ theo tiêu chuẩn công nghiệp, phù hợp với hệ thống tự động.

Khay nhựa gắn tem mã vạch (barcode tray)

Dùng trong hệ thống quản lý sản xuất thông minh (MES), giúp truy vết sản phẩm theo từng khay, tối ưu logistics và lưu trữ kho.

  • Có rãnh cài tem, mã QR.
  • Phù hợp với ngành sản xuất theo chuẩn ISO, IPC.

Khay nhựa DIY hoặc linh kiện nhỏ lẻ

Loại khay này có thể điều chỉnh vách ngăn, hoặc khay rời lắp ráp, phù hợp cho cá nhân, phòng lab, nhà xưởng nhỏ hoặc DIY maker.

  • Linh hoạt, giá rẻ.
  • Không chống tĩnh điện, chỉ dùng cho linh kiện thông thường.

Ưu nhược điểm của các loại khay nhựa linh kiện

Tùy vào nhu cầu sử dụng và môi trường làm việc, mỗi loại khay nhựa đựng linh kiện điện tử sẽ có những điểm mạnh và hạn chế nhất định. Việc phân tích rõ ưu – nhược điểm giúp lựa chọn giải pháp tối ưu, hạn chế rủi ro sản xuất và bảo quản.

Khay nhựa chống tĩnh điện (ESD)

Ưu điểm:

  • Bảo vệ an toàn linh kiện điện tử nhạy cảm với ESD.
  • Bền, chịu lực và có tuổi thọ cao trong môi trường sản xuất.
  • Dễ dàng tích hợp vào quy trình sản xuất công nghiệp hiện đại.

Nhược điểm:

  • Giá thành cao hơn khay thường (gấp 1.5–3 lần).
  • Có thể bị giả mạo, nhựa thường pha màu đen nhưng không chống ESD thật.

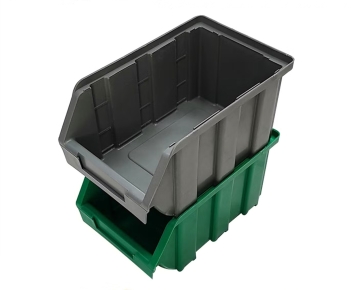

Khay nhựa thường (PP/ABS không ESD)

Ưu điểm:

  • Giá rẻ, dễ mua, đa dạng kích thước.
  • Phù hợp với DIY, kho linh kiện phụ trợ không yêu cầu ESD.

Nhược điểm:

  • Không bảo vệ linh kiện khỏi tĩnh điện.
  • Dễ bị cong vênh nếu tiếp xúc nhiệt hoặc va chạm mạnh.

Khay điều chỉnh vách ngăn (modular tray)

Ưu điểm:

  • Linh hoạt, có thể tùy biến cho từng loại linh kiện nhỏ lẻ.
  • Dễ tái sử dụng, phù hợp với nhiều dự án nhỏ.

Nhược điểm:

  • Không chuyên dụng, không phù hợp cho dây chuyền công nghiệp.
  • Một số loại làm từ nhựa mềm, nhanh hư hỏng.

Ứng dụng thực tế của khay nhựa đựng linh kiện điện tử

Theo thống kê của IPC (Hiệp hội Kết nối Điện tử Toàn cầu), tỷ lệ lỗi vi mạch do phóng tĩnh điện (ESD) trong dây chuyền sản xuất có thể chiếm đến 33% nếu không sử dụng thiết bị bảo vệ phù hợp. Đây chính là lý do khay nhựa đựng linh kiện điện tử – đặc biệt là loại chống tĩnh điện – ngày càng được sử dụng rộng rãi trong các hệ thống công nghiệp và phòng lab hiện đại.

Trong sản xuất điện tử công nghiệp

Tại các nhà máy sản xuất thiết bị điện tử (như PCB, bo mạch, IC), khay nhựa ESD là vật dụng bắt buộc để bảo vệ linh kiện trong quá trình di chuyển, lắp ráp và lưu kho. Việc sử dụng khay đồng bộ giúp dây chuyền tự động hóa (SMT, DIP) hoạt động trơn tru, giảm sai số và lỗi thao tác.

  • Ứng dụng trong các công đoạn: SMT line, kiểm tra AOI, đóng gói linh kiện.
  • Ví dụ: Foxconn, Samsung, Panasonic đều yêu cầu khay ESD cho IC nhạy cảm.

Trong phòng nghiên cứu, R&D và DIY

Các kỹ sư điện tử thường sử dụng khay nhựa có vách linh động để lưu trữ các loại linh kiện nhỏ lẻ, vừa dễ phân loại, vừa thuận tiện khi thử nghiệm mạch. Đặc biệt với dân DIY, loại khay nhựa phổ thông giúp quản lý hàng trăm linh kiện rời một cách tiết kiệm.

  • Phù hợp với maker, sinh viên kỹ thuật, phòng chế tạo mẫu.
  • Khay rẻ, có thể mua theo bộ hoặc tái sử dụng từ hộp nhựa thực phẩm.

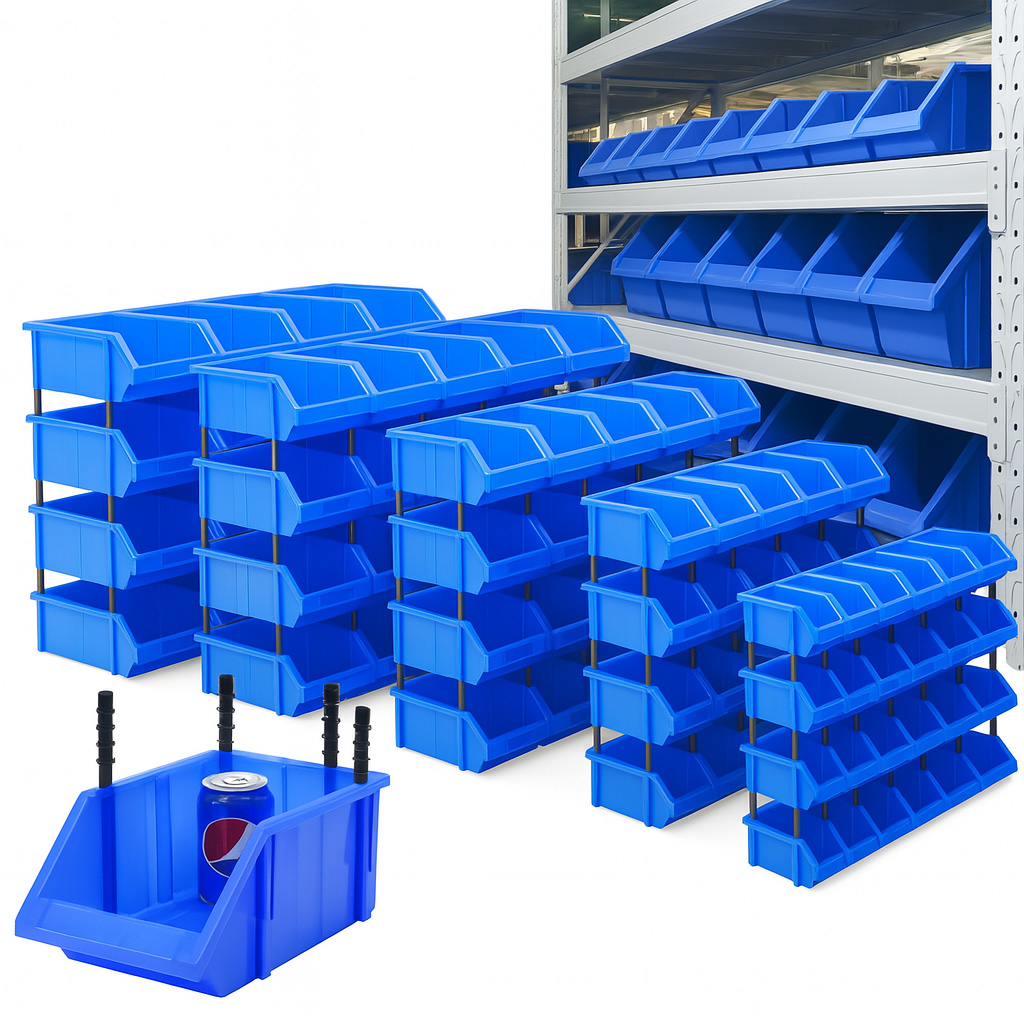

Trong logistics và lưu kho sản phẩm điện tử

Nhiều doanh nghiệp triển khai hệ thống WMS (Warehouse Management System) sử dụng khay nhựa gắn mã vạch hoặc QR code để định danh và kiểm soát lô linh kiện. Giải pháp này giúp quản lý tồn kho chính xác, tránh lẫn lộn và truy vết nguồn gốc nhanh chóng.

  • Tích hợp với phần mềm ERP, MES.
  • Ứng dụng trong các trung tâm phân phối linh kiện điện tử lớn.

Hiểu lầm thường gặp về khay nhựa đựng linh kiện điện tử

Không ít người dùng – đặc biệt là cá nhân hoặc doanh nghiệp nhỏ – có cái nhìn chưa đúng về khay nhựa đựng linh kiện điện tử, dẫn đến lựa chọn sai loại khay, gây lãng phí hoặc tiềm ẩn rủi ro hỏng hóc. Dưới đây là những ngộ nhận phổ biến cần nhận diện rõ ràng.

1. Màu đen là khay chống tĩnh điện?

Một trong những hiểu lầm phổ biến nhất là cho rằng khay nhựa màu đen nào cũng có khả năng chống tĩnh điện. Thực tế, nhiều loại chỉ được pha màu đen thông thường mà không hề có đặc tính dẫn điện hay chống ESD. Chỉ những khay có thông số điện trở bề mặt đo được rõ ràng trong khoảng 10⁶–10⁹ ohm mới đạt chuẩn ESD thực sự. Do đó, khi sử dụng trong môi trường nhạy cảm, người dùng cần yêu cầu chứng chỉ vật liệu (Material Certification) để đảm bảo an toàn và đúng tiêu chuẩn kỹ thuật.

2. Mọi linh kiện đều cần dùng khay chống tĩnh điện?

Không phải mọi loại linh kiện điện tử đều bắt buộc phải sử dụng khay chống tĩnh điện (ESD). Chỉ những thành phần nhạy cảm như vi mạch bán dẫn, IC logic, bo mạch PCB có cổng I/O hở mới cần được bảo vệ nghiêm ngặt khỏi phóng tĩnh điện. Trong khi đó, các linh kiện thông thường như tụ, điện trở,... có thể được lưu trữ an toàn trong khay nhựa phổ thông, giúp tiết kiệm đáng kể chi phí. Vì vậy, cần phân loại linh kiện kỹ lưỡng để lựa chọn khay phù hợp, tránh đầu tư dư thừa hoặc gây lãng phí không cần thiết.

3. Khay nhựa có thể thay bằng hộp nhựa thường?

Việc tận dụng hộp nhựa thực phẩm hoặc hộp nhựa gia dụng để đựng linh kiện điện tử là giải pháp không an toàn, bởi các loại hộp này thường không đảm bảo độ bền cơ học, tính ổn định kích thước, khả năng chịu va đập hay kháng hóa chất như khay nhựa kỹ thuật công nghiệp. Sử dụng tùy tiện có thể dẫn đến trầy xước linh kiện, nứt vỡ, hoặc thậm chí gây phóng điện tĩnh nguy hiểm. Vì thế, cần ưu tiên chọn loại khay có thông số kỹ thuật tương thích, bao gồm: vật liệu đạt chuẩn, độ dày ổn định, điện trở phù hợp và kích thước đúng chuẩn công nghiệp.

Hiểu đúng về khay nhựa đựng linh kiện điện tử giúp doanh nghiệp và cá nhân lựa chọn loại khay phù hợp với môi trường sử dụng, từ sản xuất công nghiệp đến lưu trữ DIY. Các yếu tố như khả năng chống tĩnh điện, cấu trúc khay, vật liệu và kích thước đều ảnh hưởng trực tiếp đến chất lượng bảo quản và hiệu quả vận hành. Việc đầu tư đúng loại khay không chỉ giảm thiểu lỗi kỹ thuật mà còn góp phần duy trì sự ổn định cho toàn bộ hệ thống sản xuất.

Hỏi đáp về khay nhựa đựng linh kiện điện tử

Khay nhựa ESD có dùng lại được không?

Có. Miễn là không bị nứt vỡ hoặc bong lớp dẫn điện, khay ESD có thể tái sử dụng nhiều lần trong môi trường sản xuất sạch, giúp tiết kiệm chi phí dài hạn.

Có loại khay nào vừa đựng linh kiện vừa lưu trữ mã vạch không?

Có. Một số loại khay được thiết kế riêng cho hệ thống quản lý thông minh (MES/WMS), có khe cài tem, mã QR hoặc barcode để định danh từng khay trong chuỗi sản xuất và kho vận.

Tại sao cần chọn đúng loại khay cho từng loại linh kiện?

Vì mỗi loại linh kiện có độ nhạy điện khác nhau. Việc chọn sai loại khay (ví dụ dùng khay thường cho IC nhạy ESD) có thể dẫn đến hỏng linh kiện hoặc lỗi sản xuất, gây thiệt hại lớn.

Khác biệt giữa khay ESD và khay thường là gì?

Khay ESD có khả năng chống tĩnh điện nhờ vật liệu dẫn điện đặc biệt, đảm bảo điện trở bề mặt trong khoảng 10⁶–10⁹ ohm. Trong khi đó, khay thường chỉ có chức năng lưu trữ vật lý, không có khả năng bảo vệ linh kiện nhạy cảm.
