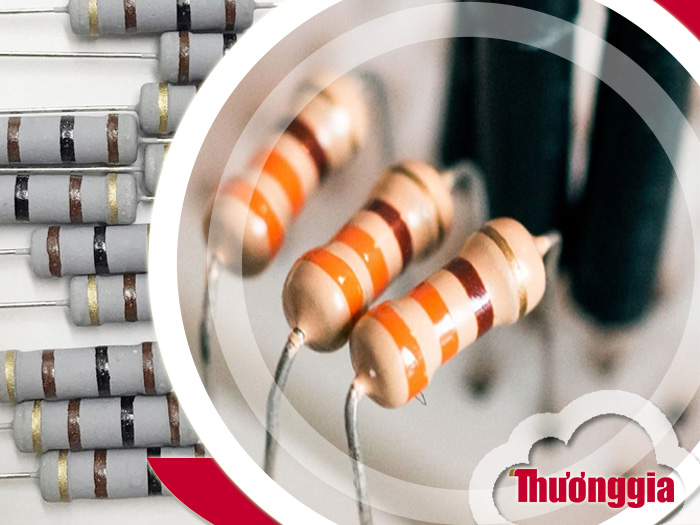

1. Phân loại điện trở theo số vòng màu

• Điện trở 3 vòng màu: Gồm 2 vòng đầu để xác định giá trị số và vòng thứ ba là bội số nhân. Loại này không có vòng sai số, nên sai số ngầm định thường là ±20%. Do độ chính xác thấp, điện trở 3 vòng hiếm được sử dụng trong thiết kế mạch hiện đại, chủ yếu thấy ở thiết bị đời cũ hoặc ứng dụng không yêu cầu cao về độ ổn định.
• Điện trở 4 vòng màu: Gồm 3 vòng đầu để tính giá trị điện trở và vòng thứ tư biểu thị sai số. Loại này phổ biến nhất trong mạch điện dân dụng và công nghiệp vì dễ nhận biết và đủ chính xác cho đa số ứng dụng.
• Điện trở 5 vòng màu: Thêm một vòng để tăng độ chính xác, thường gặp trong thiết bị yêu cầu độ chính xác cao như dụng cụ đo, y tế, hoặc hệ thống điều khiển tự động. Ba vòng đầu tiên xác định giá trị số, vòng thứ tư là bội số nhân và vòng cuối là sai số.
• Điện trở 6 vòng màu: Giống như điện trở 5 vòng nhưng thêm vòng thứ sáu biểu thị hệ số nhiệt (TCR). Dùng trong các môi trường thay đổi nhiệt độ lớn, cần độ ổn định cao như thiết bị quân sự hoặc hàng không.

2. Nguyên tắc đọc điện trở qua màu sắc

• Thứ tự đọc từ trái sang phải: Đặt điện trở sao cho vòng màu sai số (thường là bạc, vàng hoặc màu rõ ràng khác biệt) nằm bên phải.
• Số vòng màu quyết định cách đọc:

- 3 vòng: Đọc 2 chữ số đầu và 1 bội số, không có vòng sai số và sai số mặc định thường là ±20%.

- 4 vòng: Đọc 2 chữ số đầu – 1 bội số – 1 vòng sai số.

- 5 vòng: Đọc 3 chữ số đầu – 1 bội số – 1 vòng sai số, giúp tăng độ chính xác.

- 6 vòng: Giống cách đọc 5 vòng, thêm vòng thứ sáu là hệ số nhiệt TCR (ppm/°C), dùng trong môi trường yêu cầu độ ổn định nhiệt cao.

• Màu sắc tương ứng với giá trị số cụ thể: Mỗi màu đại diện cho một con số từ 0 đến 9, riêng bạc và vàng dùng cho bội số và sai số.
• Độ chính xác bị ảnh hưởng nếu đọc ngược: Đặt sai chiều có thể dẫn đến sai giá trị, đặc biệt trong các loại điện trở có giá trị gần giống nhau.

3. Cách tính giá trị điện trở theo bảng màu

• Xác định từng vòng màu: Ghi lại các màu theo thứ tự từ trái qua phải.
• Áp dụng quy tắc giá trị số: Màu đầu tiên đến thứ ba (hoặc thứ tư với loại 5 vòng) đại diện cho các chữ số cụ thể.
• Nhân với hệ số của vòng tiếp theo: Vòng kế sau cùng sẽ nhân các chữ số trên thành giá trị thực tế.
• Áp dụng sai số: Vòng cuối cùng thể hiện mức sai số (±) mà điện trở có thể lệch so với giá trị danh định.

Ví dụ: Màu nâu – đen – đỏ – vàng = 1 (nâu), 0 (đen), nhân 100 (đỏ), sai số 5% (vàng) → giá trị 1.000 ohm ±5%.

4. Ý nghĩa từng vạch màu trên điện trở

• Màu số học (vạch 1–3): Đại diện cho các chữ số xác định giá trị chính của điện trở, theo thứ tự màu từ đen (0) đến trắng (9).
• Màu hệ số nhân (vạch 3 hoặc 4): Xác định mức nhân để quy đổi giá trị thành đơn vị ohm thực tế (ví dụ: đỏ = nhân 100, cam = nhân 1.000).
• Màu sai số (vạch cuối): Biểu thị mức sai lệch cho phép, như vàng = ±5%, bạc = ±10%, không có màu = ±20%.
• Màu hệ số nhiệt (vạch thứ 6 nếu có): Đo mức thay đổi giá trị theo nhiệt độ, ký hiệu bằng ppm/°C (ví dụ: nâu = 100 ppm/°C).

5. Mẹo nhớ nhanh bảng màu điện trở

• Câu thần chú truyền thống: “Bé Bò Đỏ Cam Vàng Xanh Lam Tím Xám Trắng” – đại diện cho 10 màu tương ứng từ 0 đến 9.
• Chia nhỏ theo ý nghĩa: Nhóm 3 màu đầu là các số nhỏ (đen, nâu, đỏ), giữa là các số phổ biến (cam, vàng, xanh lá), cuối là số lớn (lam, tím, xám, trắng).
• Kết hợp hình ảnh hóa: Gắn màu sắc với hình ảnh cụ thể giúp ghi nhớ nhanh hơn (ví dụ: cam = trái cam = 3).
• Dùng ứng dụng hoặc bảng tra nhanh: Một số app điện tử giúp nhận diện màu sắc và tính toán tức thời giá trị điện trở khi quét camera.

6. Hướng dẫn sử dụng bảng màu đọc điện trở 4 và 5 vòng

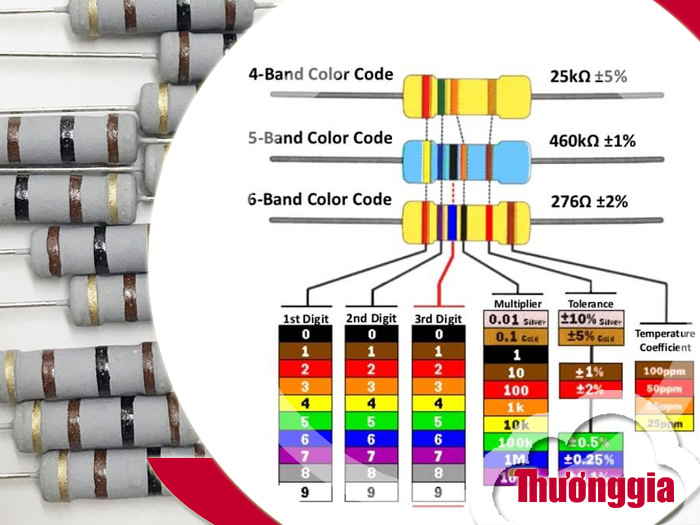

• Bảng màu đọc giá trị điện trở chuẩn quốc tế:

• Cách đọc điện trở 4 vòng màu:

- Ghi màu theo thứ tự.

- Dùng 2 vạch đầu làm chữ số, vạch thứ 3 nhân bội số, vạch thứ 4 là sai số.

- Ví dụ: Cam – cam – nâu – vàng → 3, 3, nhân 10 = 330 Ohm ±5%.

• Cách đọc điện trở 5 vòng màu:

- Dùng 3 vạch đầu để ghi số, vạch thứ 4 là bội số nhân, vạch cuối là sai số.

- Ví dụ: Nâu – xanh – đen – đỏ – nâu → 1, 5, 0, nhân 100 = 1.500 Ohm ±1%.

• Lưu ý khi áp dụng bảng màu:

- Cần ánh sáng rõ để nhận biết chính xác màu.

- Kiểm tra kỹ số vòng để tránh nhầm lẫn giữa 4 và 5 vòng.

- Đối chiếu kết quả với thiết bị đo thực tế (ohmmeter) để đảm bảo tính chính xác trong lắp ráp mạch.

Cách đọc điện trở trong mạch điện thực tế

1. Ký hiệu điện trở trên sơ đồ mạch điện

• Nhận diện ký hiệu phổ biến: Trên sơ đồ mạch điện, điện trở được ký hiệu bằng hình chữ nhật (theo tiêu chuẩn IEC) hoặc dạng hình răng cưa (theo tiêu chuẩn Mỹ - ANSI). Ký hiệu đều có chữ “R” đi kèm một con số đại diện cho vị trí như R1, R2, R10.
• Phân biệt điện trở thường và biến trở: Điện trở cố định có ký hiệu đơn thuần, trong khi biến trở có thêm mũi tên hoặc hình dạng tam giác cắt ngang, cho biết khả năng điều chỉnh giá trị.
• Vị trí và vai trò trên sơ đồ: Các điện trở thường nằm nối tiếp hoặc song song với các linh kiện khác nhằm chia điện áp, giới hạn dòng điện, hoặc thiết lập điều kiện hoạt động cho linh kiện chủ đạo.

2. Cách đọc điện trở SMD bằng mã số

• Nhận biết ký hiệu số SMD: Điện trở SMD không dùng vòng màu mà in mã số trên bề mặt, dạng 3 hoặc 4 chữ số. Ví dụ: 472, 103, 1001.
• Giải mã dạng 3 số: Hai số đầu là giá trị cơ bản, số thứ ba là số lượng chữ số 0 thêm vào. Ví dụ: 472 = 47 × 10² = 4.700 ohm.
• Giải mã dạng 4 số: Dùng cho điện trở chính xác cao. Ba số đầu là giá trị cơ bản, số cuối là số lượng chữ số 0 thêm. Ví dụ: 1001 = 100 × 10¹ = 1.000 ohm.
• Mã EIA-96: Dùng cho điện trở chính xác với ký hiệu dạng hai số và một chữ cái. Ví dụ: 49C = 316 ohm, cần tra bảng EIA-96 để quy đổi giá trị chính xác.

3. Cách đo điện trở bằng đồng hồ vạn năng

• Chuẩn bị thiết bị đo: Chọn chế độ đo điện trở (ký hiệu Ω) trên đồng hồ vạn năng. Với đồng hồ kim, cần chỉnh kim về “0” bằng núm hiệu chỉnh.
• Cách kết nối que đo: Đặt hai que đo vào hai đầu của điện trở, không phân biệt cực tính. Nếu đo trong mạch, nên tháo một đầu điện trở khỏi mạch để tránh nhiễu từ các linh kiện khác.
• Đọc kết quả và xác định thang đo: Kết quả hiện trên màn hình hoặc qua thang chia. Chọn thang đo phù hợp để giá trị hiển thị rõ ràng, tránh hiện tượng "OVER" hoặc sai lệch lớn.
• So sánh với giá trị danh định: Dùng bảng màu hoặc mã số để đối chiếu với kết quả đo nhằm kiểm tra độ chính xác hoặc phát hiện sai lệch.

4. Xác định điện trở đã cháy hay còn hoạt động

• Quan sát vật lý bằng mắt thường: Điện trở cháy thường có vết đen, phù, nứt vỏ hoặc vết cháy sạm. Màu vòng có thể bị biến dạng hoặc mờ hoàn toàn.
• Đo bằng đồng hồ vạn năng: Đặt thang đo điện trở, nếu đo giá trị bằng 0 hoặc vô cực (∞), điện trở có thể đã bị chập hoặc đứt.
• Tháo khỏi mạch khi cần thiết: Để đảm bảo kết quả chính xác, nên tháo một chân điện trở khỏi mạch trước khi đo.
• So sánh với giá trị lý thuyết: Nếu sai lệch quá lớn hoặc không đo được giá trị nào, cần thay thế điện trở mới tương ứng.

5. Cách kiểm tra sai số của điện trở trong thực tế

• Xác định giá trị lý thuyết: Dựa vào vòng màu hoặc mã số để tính giá trị danh định của điện trở.
• Đo thực tế bằng đồng hồ vạn năng: Thực hiện đo như hướng dẫn, đảm bảo tiếp xúc tốt giữa que đo và chân điện trở.
• Tính toán sai số phần trăm: Dùng công thức:

Sai số (%) = (Giá trị đo thực tế - Giá trị danh định) / (Giá trị danh định × 100)

• Đối chiếu với vạch sai số: So sánh sai số vừa tính với sai số quy định trên điện trở (vòng màu cuối), nếu sai số vượt mức cho phép thì nên thay mới.
• Lưu ý điều kiện đo: Nhiệt độ, độ ẩm, và linh kiện lân cận có thể ảnh hưởng đến kết quả đo, cần đảm bảo môi trường đo ổn định và chính xác.

Phân biệt và so sánh các loại điện trở phổ biến

1. Phân biệt điện trở 3 vạch, 4 vạch và 5 vạch màu

2. So sánh bảng màu điện trở 3 vòng, 4 vòng và 5 vòng

3. Cách chọn loại điện trở phù hợp với từng mạch điện

• Dựa vào chức năng của điện trở trong mạch: Nếu điện trở dùng để hạn dòng, chia áp hoặc kéo nguồn, loại điện trở phổ thông 4 vòng với sai số ±5% là đủ. Ngược lại, các mạch lọc tín hiệu, dao động hoặc đo lường chính xác cần điện trở sai số thấp (±1% hoặc ±0.1%) để đảm bảo độ tin cậy.
• Xét đến công suất tiêu tán: Điện trở cần chịu được công suất tiêu hao lớn trong mạch nguồn, mạch công suất nên chọn loại ≥1W hoặc có khả năng tản nhiệt tốt (có vỏ nhôm, gắn tản nhiệt). Với mạch logic hoặc tín hiệu yếu, điện trở 1/8W – 1/4W là đủ.
• Phù hợp với kích thước không gian mạch: Mạch in (PCB) nhỏ, nhiều linh kiện nên dùng điện trở SMD (dán bề mặt) để tiết kiệm diện tích. Mạch thử nghiệm hoặc lắp ráp thủ công có thể dùng điện trở cắm (DIP) để dễ thay thế.
• Tương thích với điều kiện hoạt động: Nếu mạch làm việc trong môi trường có dao động nhiệt độ, rung chấn hoặc nhiễu điện từ, cần ưu tiên điện trở chuyên dụng như loại kim loại – màng mỏng (metal film) hoặc điện trở oxit kim loại.
• Cân nhắc yếu tố giá thành và độ sẵn có: Với sản phẩm thương mại số lượng lớn, nên chọn điện trở phổ biến, dễ mua, giá rẻ để tối ưu chi phí. Tuy nhiên, không hy sinh tính năng kỹ thuật nếu yêu cầu ứng dụng nghiêm ngặt.

Những sai lầm khi đọc điện trở và cách khắc phục

1. Lỗi nhầm vạch màu gần giống nhau

• Nguyên nhân chính: Màu sắc như đỏ – nâu, cam – vàng, xanh dương – tím rất dễ gây nhầm lẫn trong điều kiện ánh sáng yếu hoặc khi điện trở đã cũ, bạc màu.
• Hệ quả trong thiết kế mạch: Việc đọc sai một vòng màu có thể khiến giá trị điện trở lệch vài bội số, gây mất cân bằng dòng điện, ảnh hưởng hoạt động của các linh kiện phụ thuộc.
• Giải pháp khắc phục: Sử dụng ánh sáng trắng trung tính để soi màu, kết hợp kính lúp hoặc camera có độ phân giải cao khi đọc. Nếu nghi ngờ, nên đo kiểm lại bằng đồng hồ vạn năng để xác minh.

2. Đọc sai chiều từ trái sang phải

• Vấn đề thường gặp: Nhiều người không xác định đúng chiều đọc, dẫn đến đảo ngược thứ tự các vòng màu, đặc biệt với điện trở 4 hoặc 5 vòng có cấu trúc gần đối xứng.
• Tác động tới kết quả: Đọc sai chiều khiến giá trị tính toán bị đảo lộn hoàn toàn, dẫn đến thiết kế mạch sai từ đầu hoặc gây hỏng hóc linh kiện nhạy cảm.
• Cách xác định đúng chiều: Vòng sai số thường có màu kim loại (vàng, bạc) và đặt ở bên phải. Trong điện trở 5 vòng, ba vòng đầu có xu hướng gần nhau hơn, giúp xác định đầu đọc chính xác.

3. Quên tính sai số điện trở dẫn đến chọn sai linh kiện

• Sai lệch thường bị bỏ qua: Nhiều người chỉ quan tâm đến giá trị danh định mà bỏ qua mức sai số, dẫn đến việc chọn linh kiện không phù hợp với yêu cầu ổn định dòng điện.
• Hệ quả trong ứng dụng thực tế: Trong mạch đo lường, điều khiển hoặc nguồn ổn định, sai số lớn dẫn đến dao động điện áp, gây ảnh hưởng nghiêm trọng đến độ chính xác.
• Cách tính và ứng dụng sai số đúng cách: Luôn xác định sai số từ vòng màu cuối, sau đó so sánh với mức dung sai cho phép của mạch. Trong trường hợp cần độ chính xác cao, ưu tiên điện trở có sai số ±1% hoặc ±0.5%.

4. Hiểu sai ý nghĩa của vạch thứ ba và thứ tư

• Lỗi phân tích sai cấu trúc màu: Người mới dễ nhầm vạch thứ ba là số thay vì là bội số nhân (trong điện trở 4 vòng), hoặc nhầm vạch thứ tư là sai số thay vì là bội số (trong điện trở 5 vòng).
• Tác động tới quá trình tính toán: Nhầm lẫn này làm sai toàn bộ giá trị điện trở, dẫn đến chọn sai linh kiện và làm mạch hoạt động không ổn định hoặc không thể vận hành.
• Cách phân biệt chuẩn xác: Cần xác định số vòng màu trước khi đọc. Với 4 vòng: hai vạch đầu là chữ số, vạch thứ ba là nhân, vạch cuối là sai số. Với 5 vòng: ba vạch đầu là chữ số, vạch thứ tư là nhân, vạch cuối là sai số. Việc sử dụng bảng màu tra cứu và luyện tập nhiều tình huống thực tế sẽ giúp tránh nhầm lẫn.

Ứng dụng bảng màu điện trở trong thực tế kỹ thuật

1. Xác định nhanh thông số để thay thế linh kiện

• Tiết kiệm thời gian xử lý sự cố: Trong công tác bảo trì và sửa chữa điện tử, việc xác định nhanh giá trị điện trở là vô cùng quan trọng để giảm thiểu thời gian dừng hoạt động của thiết bị. Theo kinh nghiệm của nhóm kỹ sư sửa chữa điện nước Đà Nẵng chia sẻ, việc nắm rõ cách đọc bảng màu điện trở giúp kỹ thuật viên nhanh chóng tìm được linh kiện thay thế phù hợp ngay tại hiện trường, không phải mất công tìm kiếm trong các sơ đồ mạch phức tạp.
• Hạn chế sai sót khi không có tài liệu kỹ thuật: Với thiết bị không còn sơ đồ hoặc linh kiện bị cháy mờ mã, việc đọc vòng màu từ linh kiện còn lại giúp xác định đúng thông số và chọn điện trở tương đương.
• Dễ ứng dụng tại hiện trường: Thợ điện, kỹ sư sửa chữa mang theo bảng màu in sẵn hoặc cài ứng dụng nhận diện màu để xử lý nhanh tình huống thay thế trên các bo mạch công nghiệp, dân dụng, thiết bị y tế.

2. Thiết kế mạch điện với sai số phù hợp

• Đảm bảo độ chính xác khi chia áp, định dòng: Bảng màu giúp chọn đúng điện trở với sai số cần thiết ngay từ giai đoạn thiết kế, giảm nguy cơ lắp nhầm linh kiện ảnh hưởng đến độ ổn định mạch.
• Tối ưu chi phí sản xuất: Với những mạch không yêu cầu cao về sai số, có thể chọn điện trở ±5% thay vì ±1% để giảm chi phí mà không ảnh hưởng chất lượng tổng thể.
• Tăng hiệu quả kiểm tra linh kiện đầu vào: Kỹ sư có thể dùng bảng màu để kiểm tra nhanh lô điện trở nhập vào có đúng sai số theo thiết kế mà không cần đo từng chiếc.

3. Ứng dụng trong sửa chữa thiết bị điện tử

• Khôi phục giá trị linh kiện cháy mất mã: Trong sửa chữa TV, amply, board nguồn,… bảng màu giúp kỹ thuật viên phán đoán và thay thế linh kiện dựa trên phần còn lại hoặc thiết bị tương tự.
• Phát hiện lỗi chọn sai linh kiện: Nếu điện trở lắp sai giá trị, nhìn vòng màu giúp phát hiện ngay sai lệch so với thiết kế, từ đó điều chỉnh kịp thời tránh hư hỏng dây chuyền.
• Linh hoạt thay thế bằng điện trở gần giá trị: Khi không có đúng giá trị, kỹ thuật viên có thể tra bảng màu để ghép song song hoặc nối tiếp các điện trở khác để thay thế tương đương.

4. Đào tạo học viên trong ngành kỹ thuật điện tử

• Trang bị kỹ năng thực hành cơ bản: Bảng màu là phần kiến thức nền mà học viên cần nắm vững để đọc, phân tích và thay thế điện trở chính xác trong mọi tình huống thực tế.
• Giúp hình thành tư duy phân tích mạch: Qua việc luyện đọc bảng màu, học viên dễ hiểu vai trò của điện trở trong từng vị trí mạch và ảnh hưởng của sai số đến toàn hệ thống.
• Dễ kiểm tra đánh giá trong thực hành: Giảng viên sử dụng bảng màu để ra đề kiểm tra nhanh tại xưởng, từ đó đánh giá năng lực quan sát và phản xạ kỹ thuật của học viên.

Nắm rõ bảng màu và cách đọc giá trị điện trở thông dụng không khó như bạn nghĩ. Chỉ cần hiểu đúng nguyên tắc, bạn sẽ chủ động hơn khi thiết kế, sửa chữa và thay thế linh kiện điện tử. Đừng quên, chính độ chính xác này sẽ quyết định hiệu quả và độ bền của mọi thiết bị!
