Cách đọc điện trở nhiệt NTC chuẩn cho người mới học

Để đọc đúng điện trở nhiệt NTC, bạn cần xác định giá trị điện trở danh định, nhiệt độ tham chiếu, hệ số Beta, sai số và sự thay đổi điện trở khi nhiệt độ thay đổi. Trong thực tế, cách đọc thường kết hợp ba phương pháp: đọc mã trên thân, đo bằng đồng hồ vạn năng và đối chiếu datasheet.

Bài viết dưới đây hướng dẫn chi tiết cách đọc điện trở nhiệt NTC theo từng bước, đồng thời giúp bạn kiểm tra linh kiện còn tốt hay đã hỏng.

Điện trở nhiệt NTC là gì và vì sao cần biết cách đọc?

NTC là viết tắt của Negative Temperature Coefficient, nghĩa là điện trở có hệ số nhiệt âm. Khi nhiệt độ tăng, giá trị điện trở của NTC giảm; khi nhiệt độ giảm, điện trở tăng.

Đặc tính này khác với điện trở cố định. Một điện trở thông thường có giá trị gần như không đổi trong điều kiện làm việc bình thường, còn NTC thay đổi điện trở rõ rệt theo nhiệt độ.

Ví dụ, một NTC có giá trị danh định 10 kΩ tại 25°C có thể:

• Lớn hơn 10 kΩ khi nhiệt độ thấp hơn 25°C.
• Xấp xỉ 10 kΩ ở 25°C.
• Nhỏ hơn 10 kΩ khi nhiệt độ cao hơn 25°C.

Vì vậy, không thể kết luận một NTC 10 kΩ bị hỏng chỉ vì đồng hồ đo được 8 kΩ hoặc 12 kΩ. Trước tiên phải biết nhiệt độ thực tế tại thời điểm đo.

Điện trở nhiệt NTC hoạt động như thế nào?

NTC thường được chế tạo từ vật liệu bán dẫn gốm. Khi nhiệt độ tăng, số hạt mang điện trong vật liệu tăng lên, làm khả năng dẫn điện tốt hơn và điện trở giảm xuống.

Quan hệ giữa nhiệt độ và điện trở của NTC không hoàn toàn tuyến tính. Điện trở có thể giảm rất nhanh trong một khoảng nhiệt độ nhất định. Vì vậy, khi cần đo chính xác, phải dùng bảng điện trở – nhiệt độ hoặc công thức được nhà sản xuất cung cấp.

Khi nào cần đọc giá trị điện trở nhiệt NTC?

Bạn cần biết cách đọc NTC trong các trường hợp sau:

• Kiểm tra cảm biến nhiệt của thiết bị.
• Xác định NTC còn tốt hay đã hỏng.
• Thay thế linh kiện trên bo mạch.
• Đối chiếu linh kiện với sơ đồ hoặc datasheet.
• Xác định nguyên nhân thiết bị báo sai nhiệt độ.
• Kiểm tra mạch hạn dòng khởi động dùng NTC công suất.

Việc đọc sai trị số có thể khiến mạch đo sai nhiệt độ, đóng ngắt không đúng thời điểm hoặc hoạt động không ổn định.

Lưu ý: Trong quá trình kiểm tra các thiết bị điều hòa, ngoài cảm biến nhiệt, người dùng cũng cần kiểm tra các bộ phận điều khiển khi máy không nhận tín hiệu đúng. Một số trường hợp có thể liên quan đến tình trạng remote máy lạnh bấm không kêu, khiến việc điều chỉnh chế độ hoạt động gặp khó khăn.

Cần chuẩn bị gì trước khi đọc điện trở nhiệt NTC?

Để kết quả đo đáng tin cậy, nên chuẩn bị đúng dụng cụ và tạo điều kiện đo phù hợp.

Đồng hồ vạn năng

Có thể sử dụng đồng hồ số hoặc đồng hồ kim, nhưng đồng hồ số thường dễ đọc hơn.

Đồng hồ cần có thang đo điện trở phù hợp, chẳng hạn:

• Thang 2 kΩ cho NTC giá trị thấp.
• Thang 20 kΩ cho NTC 5 kΩ hoặc 10 kΩ.
• Thang 200 kΩ cho NTC 50 kΩ hoặc 100 kΩ.

Nếu đồng hồ tự động chọn thang, chỉ cần chuyển sang chế độ đo Ω.

Nhiệt kế hoặc nguồn nhiệt có kiểm soát

Nhiệt kế giúp xác định nhiệt độ môi trường tại thời điểm đo. Nếu cần kiểm tra phản ứng của NTC, có thể dùng:

• Tay để làm ấm nhẹ.
• Cốc nước ấm.
• Máy sấy ở mức nhiệt thấp.
• Bề mặt có nhiệt độ biết trước.

Không nên dùng lửa trực tiếp vì nhiệt độ quá cao có thể làm hỏng linh kiện.

Điều kiện đo đúng

Trước khi đo, cần:

• Ngắt hoàn toàn nguồn điện.
• Xả tụ nếu đo trên bo nguồn.
• Tốt nhất tháo ít nhất một chân NTC khỏi mạch.
• Không chạm tay lâu vào thân cảm biến trước khi đọc giá trị.
• Chờ nhiệt độ linh kiện ổn định.

Nếu đo NTC khi vẫn mắc trong mạch, các điện trở và linh kiện song song có thể làm kết quả thấp hơn giá trị thực.

Xác định đúng loại NTC

NTC thường gặp ở hai nhóm chính:

NTC cảm biến nhiệt:

NTC cảm biến nhiệt có kích thước nhỏ, thường được dùng để đo nhiệt độ trong điều hòa, tủ lạnh, pin, máy nước nóng và nhiều thiết bị gia dụng. Trong các hệ thống điều hòa VRV, cảm biến nhiệt có thể được bố trí tại dàn lạnh, dàn nóng hoặc đường ống môi chất để cung cấp dữ liệu cho bo điều khiển và van tiết lưu điện tử. Khi NTC sai trị số hoặc phản ứng nhiệt không ổn định, hệ thống có thể nhận sai nhiệt độ và điều chỉnh công suất không chính xác.

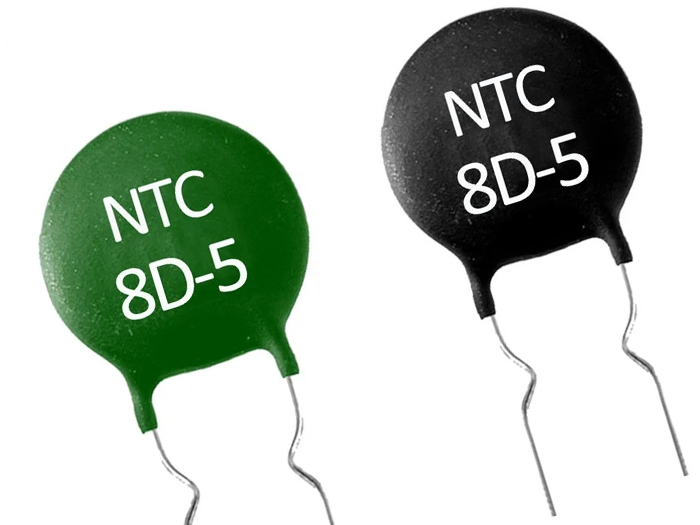

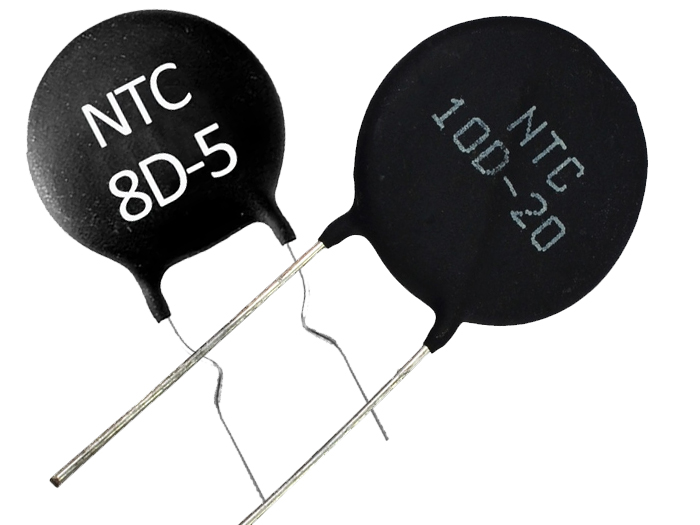

NTC hạn dòng khởi động:

Thường có dạng đĩa lớn, đặt ở đầu vào nguồn điện để hạn chế dòng nạp ban đầu. Khi nóng lên, điện trở giảm để dòng điện đi qua dễ hơn.

Hai loại này đều có hệ số nhiệt âm nhưng mục đích sử dụng khác nhau. Không nên chọn linh kiện thay thế chỉ dựa vào giá trị điện trở ở nhiệt độ phòng.

Cách đọc điện trở nhiệt NTC theo từng phương pháp

Có bốn cách đọc phổ biến: đọc mã trên thân, đo bằng đồng hồ, tra bảng nhiệt độ và đọc datasheet. Trong thực tế nên kết hợp nhiều phương pháp để tránh nhầm lẫn.

Cách đọc điện trở nhiệt NTC theo mã in trên thân

Một số NTC dùng mã ba chữ số tương tự điện trở hoặc tụ điện.

Quy tắc phổ biến:

• Hai số đầu là phần trị số.
• Số cuối là số lượng số 0 thêm vào.
• Đơn vị cơ bản là Ω.

Ví dụ:

Ví dụ, mã 103 không có nghĩa là 103 Ω. Mã này được hiểu là:

10 × 1.000 = 10.000 Ω = 10 kΩ.

Tuy nhiên, không phải mọi ký hiệu trên NTC đều tuân theo quy tắc ba chữ số. Một số nhà sản xuất dùng mã riêng để thể hiện:

• Kích thước linh kiện.
• Giá trị R25.
• Hệ số Beta.
• Sai số.
• Dạng đóng gói.
• Dải nhiệt độ làm việc.

Khi mã có nhiều chữ cái và số, nên tìm đúng datasheet theo toàn bộ mã sản phẩm, không nên chỉ suy đoán từ ba số cuối.

Cách đọc điện trở nhiệt NTC bằng đồng hồ vạn năng

Đây là phương pháp dễ áp dụng nhất khi không đọc được mã trên thân.

Thực hiện theo các bước sau:

1. Ngắt nguồn thiết bị.
2. Tháo ít nhất một chân NTC khỏi mạch nếu có thể.
3. Chuyển đồng hồ sang thang đo điện trở.
4. Chọn thang lớn hơn giá trị dự đoán.
5. Đặt hai que đo vào hai chân NTC.
6. Chờ vài giây để số đo ổn định.
7. Ghi lại nhiệt độ môi trường và giá trị điện trở.

NTC không phân cực, vì vậy có thể đảo hai que đo mà không ảnh hưởng kết quả.

Ví dụ, một NTC 10 kΩ tại 25°C có thể đo được:

• 9,7 kΩ.
• 10,1 kΩ.
• 10,4 kΩ.

Sự chênh lệch nhỏ có thể do sai số linh kiện, sai số đồng hồ hoặc nhiệt độ thực tế không đúng 25°C.

Nếu đo được 7 kΩ ở một căn phòng nóng, NTC chưa chắc đã hỏng. Ngược lại, nếu đo được 10 kΩ nhưng điện trở không thay đổi khi làm nóng, linh kiện vẫn có thể gặp vấn đề.

Cách đọc theo bảng điện trở – nhiệt độ

Giá trị danh định của NTC thường được công bố tại 25°C và ký hiệu là R25.

Ví dụ:

• R25 = 5 kΩ.
• R25 = 10 kΩ.
• R25 = 50 kΩ.
• R25 = 100 kΩ.

Khi nhiệt độ khác 25°C, phải đối chiếu bảng điện trở – nhiệt độ của đúng loại NTC.

Bảng dưới đây chỉ là ví dụ tham khảo cho một NTC 10 kΩ có Beta khoảng 3950 K. Giá trị thực tế có thể khác tùy nhà sản xuất và sai số linh kiện.

Không nên dùng bảng của NTC Beta 3950 để đánh giá chính xác một NTC Beta 3435. Hai linh kiện có thể cùng bằng 10 kΩ tại 25°C nhưng cho giá trị khác nhau ở 0°C, 50°C hoặc 100°C.

Cách đọc thông số NTC trên datasheet

Datasheet là nguồn đáng tin cậy nhất để xác định đúng đặc tính linh kiện. Khi đọc datasheet, cần chú ý các thông số sau.

R25 hoặc Resistance at 25°C

Đây là điện trở danh định tại 25°C. Ví dụ R25 = 10 kΩ nghĩa là linh kiện có điện trở xấp xỉ 10 kΩ khi thân NTC ở 25°C.

Tolerance

Tolerance là sai số của điện trở danh định. Ví dụ:

• 10 kΩ ±1%.
• 10 kΩ ±3%.
• 10 kΩ ±5%.

Với NTC 10 kΩ ±5%, giá trị tại đúng 25°C có thể nằm trong khoảng 9,5–10,5 kΩ.

Beta Value

Beta thể hiện độ dốc của đường đặc tính điện trở – nhiệt độ. Giá trị này thường được ghi dưới dạng:

• B25/50.
• B25/85.
• B25/100.

Ví dụ, B25/50 = 3950 K nghĩa là hệ số Beta được xác định từ hai điểm nhiệt độ 25°C và 50°C.

Beta không phải là giá trị điện trở. Hai NTC cùng R25 nhưng Beta khác nhau sẽ cho kết quả đo khác nhau khi nhiệt độ lệch khỏi 25°C.

Beta Tolerance

Đây là sai số của hệ số Beta. Sai số Beta ảnh hưởng đến độ chính xác đo nhiệt độ trên toàn dải làm việc.

Operating Temperature Range

Thông số này cho biết giới hạn nhiệt độ mà linh kiện có thể hoạt động an toàn.

Dissipation Constant

Hằng số tản nhiệt cho biết cần bao nhiêu công suất để làm nhiệt độ của NTC tăng thêm 1°C so với môi trường. Thông số này liên quan đến hiện tượng tự nung nóng khi có dòng điện chạy qua.

Thermal Time Constant

Hằng số thời gian nhiệt cho biết tốc độ phản ứng của NTC khi nhiệt độ môi trường thay đổi. NTC kích thước nhỏ thường phản ứng nhanh hơn loại có vỏ lớn hoặc bọc kim loại.

Hướng dẫn cách đọc điện trở nhiệt NTC từng bước

Để tránh kết luận sai, nên thực hiện theo quy trình dưới đây.

Bước 1 – Quan sát hình dạng và vị trí linh kiện

Xác định NTC thuộc loại cảm biến nhiệt hay loại hạn dòng.

Nếu nằm gần đầu vào nguồn AC và có dạng đĩa lớn, đó có thể là NTC hạn dòng. Nếu được đặt gần dàn lạnh, pin, động cơ, bộ gia nhiệt hoặc đi kèm dây dẫn, đó thường là NTC cảm biến nhiệt.

Bước 2 – Đọc toàn bộ ký hiệu trên thân

Ghi lại đầy đủ chữ và số trên linh kiện. Không chỉ ghi ba số cuối vì mã sản phẩm có thể chứa thông tin quan trọng về Beta, sai số hoặc kích thước.

Nếu chỉ có mã ba số như 103 hoặc 104, có thể áp dụng quy tắc nhân như đã hướng dẫn.

Bước 3 – Đo điện trở ở nhiệt độ xác định

Đặt NTC trong môi trường ổn định khoảng 5–10 phút, đo nhiệt độ môi trường rồi đo điện trở.

Nếu có thông tin R25, nên thực hiện phép đo ở gần 25°C để dễ đối chiếu.

Bước 4 – Làm thay đổi nhiệt độ

Làm ấm nhẹ NTC bằng tay hoặc nước ấm. Giá trị điện trở phải giảm dần.

Sau đó để nguội. Điện trở phải tăng trở lại gần giá trị ban đầu.

Bước 5 – Đối chiếu bảng hoặc datasheet

So sánh số đo với:

• R25.
• Sai số điện trở.
• Hệ số Beta.
• Bảng R–T.
• Dải nhiệt độ làm việc.

Chỉ nên kết luận linh kiện đúng trị số khi các thông số này phù hợp.

Cách kiểm tra điện trở nhiệt NTC còn tốt hay hỏng

Một NTC tốt không chỉ có giá trị điện trở hợp lý tại nhiệt độ phòng mà còn phải thay đổi ổn định khi nhiệt độ thay đổi.

Kiểm tra trạng thái tĩnh bằng đồng hồ

Đo điện trở khi NTC ở nhiệt độ phòng.

Kết quả thường được hiểu như sau:

Không nên kết luận chỉ dựa trên một phép đo duy nhất.

Kiểm tra phản ứng khi tăng nhiệt độ

Giữ hai que đo trên chân NTC, sau đó làm ấm linh kiện từ từ.

Với NTC hoạt động bình thường:

• Nhiệt độ tăng thì điện trở giảm.
• Điện trở thay đổi liên tục, không giật đột ngột.
• Khi ngừng gia nhiệt, điện trở tăng trở lại.

Nếu điện trở không đổi, thay đổi chập chờn hoặc mất kết nối khi làm nóng, linh kiện có thể đã hỏng.

Kiểm tra bằng nước ấm

Có thể đặt phần cảm biến vào nước ấm có nhiệt độ xác định. Không nhúng đầu dây, mối nối hoặc phần không chống nước.

Quy trình:

1. Đo điện trở ở nhiệt độ phòng.
2. Đo nhiệt độ nước.
3. Đưa phần cảm biến vào nước.
4. Chờ giá trị ổn định.
5. Đối chiếu với bảng R–T.

Phương pháp này chính xác hơn việc chỉ dùng tay vì nhiệt độ nước có thể đo được.

Kiểm tra NTC khi còn trên mạch

Có thể đo sơ bộ trên mạch nhưng kết quả dễ bị ảnh hưởng bởi các linh kiện khác.

Nếu số đo bất thường:

• Ngắt nguồn.
• Xả tụ.
• Tháo một chân NTC.
• Đo lại ngoài mạch.

Đây là bước cần thiết trước khi kết luận NTC hỏng.

Với các thiết bị điều hòa, lỗi cảm biến hoặc tín hiệu điều khiển không ổn định đôi khi có thể đi kèm hiện tượng cảnh báo trên màn hình điều khiển. Khi gặp trường hợp điều khiển điều hòa hiện chữ lo, cần kiểm tra theo từng bước để xác định đúng nguyên nhân trước khi thay thế linh kiện.

Những lỗi thường gặp khi đọc điện trở nhiệt NTC

Đọc mã 103 thành 103 Ω

Mã 103 thường được hiểu là 10 kΩ, không phải 103 Ω.

Cách tránh: luôn áp dụng quy tắc hai số đầu và số mũ ở cuối.

Cho rằng NTC 10 kΩ lúc nào cũng phải đo đúng 10 kΩ

Giá trị 10 kΩ chỉ đúng tại nhiệt độ tham chiếu, thường là 25°C, và còn chịu ảnh hưởng của sai số.

Cách tránh: đo cả nhiệt độ môi trường và kiểm tra dung sai trong datasheet.

Đo khi mạch vẫn đang cấp điện

Chế độ đo Ω của đồng hồ sử dụng nguồn pin bên trong. Đo trên mạch đang có điện có thể làm sai số, hỏng đồng hồ hoặc gây nguy hiểm.

Cách tránh: ngắt nguồn và xả tụ trước khi đo.

Đo NTC khi vẫn mắc song song với mạch

Các điện trở và linh kiện khác có thể làm số đo thấp hơn thực tế.

Cách tránh: tháo ít nhất một chân NTC khỏi bo mạch.

Chạm tay vào NTC quá lâu

Nhiệt từ tay có thể làm điện trở giảm trong lúc đo.

Cách tránh: dùng kẹp giữ hoặc chờ linh kiện trở về nhiệt độ ổn định.

Dùng sai bảng điện trở – nhiệt độ

Hai NTC cùng R25 nhưng Beta khác nhau không có cùng đường đặc tính.

Cách tránh: tra đúng mã sản phẩm, R25 và Beta.

Gia nhiệt quá mạnh

Dùng lửa hoặc máy sấy nhiệt độ cao có thể làm hỏng lớp bọc, thay đổi đặc tính hoặc gây nứt linh kiện.

Cách tránh: tăng nhiệt từ từ và không vượt quá giới hạn nhiệt độ làm việc.

Làm sao biết mình đã đọc đúng điện trở nhiệt NTC?

Bạn có thể đánh giá kết quả theo checklist sau:

• Đã xác định đúng NTC cảm biến hay NTC hạn dòng.
• Đã đọc toàn bộ mã trên thân.
• Đã ngắt nguồn trước khi đo.
• Đã tháo một chân khỏi mạch nếu kết quả không rõ ràng.
• Đã biết nhiệt độ tại thời điểm đo.
• Giá trị đo phù hợp với R25 và sai số.
• Điện trở giảm khi tăng nhiệt độ.
• Điện trở tăng trở lại khi để nguội.
• Đã đối chiếu đúng bảng R–T và hệ số Beta.
• Kết quả lặp lại ổn định qua nhiều lần đo.

Nếu chỉ đúng giá trị tại nhiệt độ phòng nhưng phản ứng nhiệt bất thường, chưa thể xem linh kiện là hoàn toàn tốt.

Vì sao NTC 10 kΩ không đo đúng 10 kΩ?

Đây là tình huống rất phổ biến. Các nguyên nhân thường gặp gồm:

Nhiệt độ không đúng 25°C

Nếu nhiệt độ cao hơn 25°C, điện trở sẽ thấp hơn 10 kΩ. Nếu nhiệt độ thấp hơn 25°C, điện trở sẽ cao hơn 10 kΩ.

Sai số của linh kiện

NTC 10 kΩ ±5% có thể nằm trong khoảng 9,5–10,5 kΩ tại đúng 25°C.

Sai số của đồng hồ

Đồng hồ giá rẻ, pin yếu, que đo oxy hóa hoặc tiếp xúc kém đều có thể làm kết quả sai lệch.

Đo khi NTC còn trong mạch

Điện trở song song trên bo mạch thường làm giá trị đo thấp hơn.

Linh kiện tự nóng

Dòng đo của đồng hồ thường nhỏ, nhưng với NTC kích thước rất nhỏ hoặc phép đo kéo dài, hiện tượng tự nung nóng vẫn có thể ảnh hưởng đến kết quả.

NTC đã lão hóa hoặc hư hỏng

NTC làm việc lâu ở nhiệt độ cao, bị ẩm, nứt hoặc chịu sốc nhiệt có thể bị trôi trị số.

So sánh điện trở nhiệt NTC và PTC

NTC và PTC đều là điện trở phụ thuộc nhiệt độ nhưng có đặc tính ngược nhau.

Không được thay NTC bằng PTC chỉ vì hình dạng giống nhau. Mạch có thể báo sai nhiệt độ hoặc mất chức năng bảo vệ.

Kinh nghiệm chọn đúng điện trở nhiệt NTC khi thay thế

Khi thay NTC, không nên chỉ chọn linh kiện có cùng điện trở tại 25°C.

Chọn đúng R25

NTC 5 kΩ, 10 kΩ, 50 kΩ và 100 kΩ không thể thay thế tùy ý cho nhau.

Nếu dùng sai R25, mạch sẽ hiểu sai nhiệt độ trên toàn dải hoạt động.

Chọn đúng hệ số Beta

Hai NTC cùng 10 kΩ nhưng một loại Beta 3435 và một loại Beta 3950 sẽ cho điện trở khác nhau khi nhiệt độ thay đổi.

Trong mạch đo nhiệt độ chính xác, phải ưu tiên Beta giống linh kiện gốc.

Chọn đúng sai số

Mạch điều khiển thông thường có thể dùng sai số ±3% hoặc ±5%, nhưng thiết bị đo chính xác có thể yêu cầu ±1% hoặc nhỏ hơn.

Chọn đúng dải nhiệt độ

NTC dùng trong tủ lạnh, lò nhiệt, pin hoặc ô tô có điều kiện làm việc khác nhau. Linh kiện thay thế phải chịu được nhiệt độ thực tế của thiết bị.

Chọn đúng kiểu đóng gói

Cần xem xét:

• Đường kính thân.
• Chiều dài chân.
• Dạng đầu dò.
• Vỏ nhựa, epoxy, thủy tinh hoặc kim loại.
• Khả năng chống ẩm.
• Thời gian đáp ứng.

Chọn đúng công suất với NTC hạn dòng

Đối với NTC công suất, cần kiểm tra thêm:

• Điện trở nguội.
• Dòng làm việc tối đa.
• Khả năng chịu xung.
• Đường kính đĩa.
• Năng lượng cho phép.
• Nhiệt độ bề mặt khi vận hành.

Không dùng NTC cảm biến để thay cho NTC hạn dòng và ngược lại.

Kết luận

Cách đọc điện trở nhiệt NTC chính xác không chỉ là đọc mã 103, 104 hoặc đo một giá trị điện trở tại nhiệt độ phòng. Bạn cần xác định đúng loại linh kiện, biết nhiệt độ tham chiếu, kiểm tra R25, hệ số Beta, sai số và phản ứng của điện trở khi nhiệt độ thay đổi.

Quy trình đáng tin cậy nhất là:

1. Đọc toàn bộ mã trên thân.
2. Ngắt nguồn và tháo một chân khỏi mạch.
3. Đo điện trở tại nhiệt độ xác định.
4. Làm nóng nhẹ để kiểm tra chiều thay đổi.
5. Đối chiếu datasheet hoặc bảng điện trở – nhiệt độ.
6. Chỉ chọn linh kiện thay thế khi R25, Beta và các thông số liên quan phù hợp.

Thực hiện đủ các bước trên sẽ giúp người mới đọc đúng điện trở nhiệt NTC, tránh kết luận nhầm linh kiện hỏng và hạn chế sai sót khi sửa chữa hoặc thay thế.
