Quy trình tháo lắp và cấu tạo của ván khuôn gỗ cột, dầm

(Ngày đăng: 16-04-2015 01:59:56)
icon facebook   icon google plus
Ván khuôn cột, dầm được sư dụng cho hầu hết các công trình xây dụng nhà cửa từ nhỏ cho tới lớn. Đây cũng là một trong những loại ván khuôn gỗ được sử dụng cực kì nhiều khi xây dựng các nhà cấp 4 ở Việt Nam.

Ngoài các loại Ván khuôn bằng sắt, thép, nhôm thì người ta còn sử dụng một loại ván khuôn cực kì đặc biệt với chi phí rẽ, bền. Tìm hiểu cấu tạo với quy trình lắp đặt và tháo gỡ ván khuôn trong xây dựng như thế nào trong bài viết này nha. Việc sáng tạo ra ván khuôn là một kì tích cho ngành xây dựng và việc sáng tạo ra những loại ván khuôn khác rồi ứng dụng chúng vào xây dựng đòi hỏi một sự tính toán cực kì chính xác.

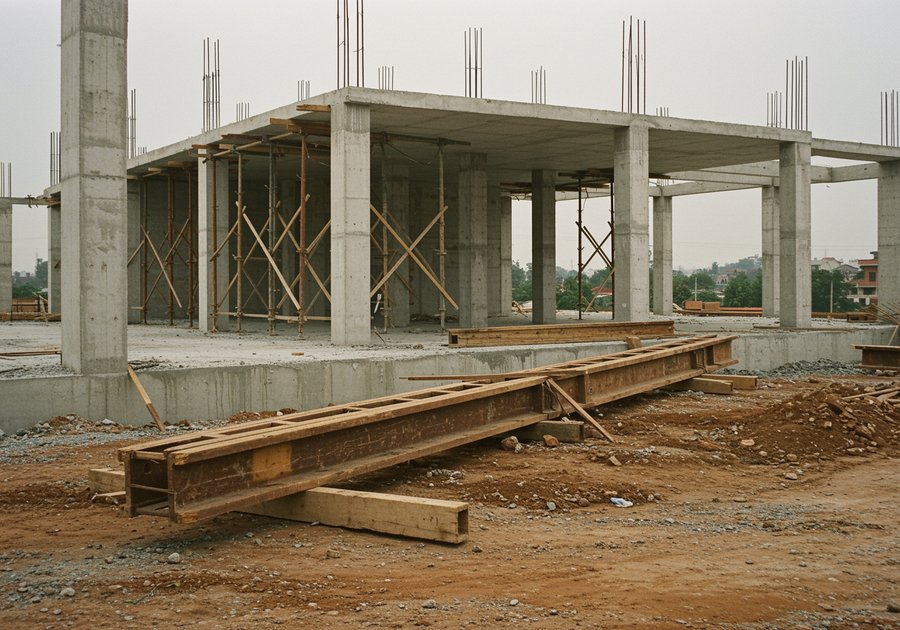

ván khuôn

1: ván khuôn cột

A, cấu tạo

-Ván khuôn cột có thể được cấu tạo từ:gỗ xẻ,gỗ dán,thép,nhựa…

-Ván khuôn cột từ gỗ xẻ : tấm ván khuôn gỗ ,nẹp gỗ,gông gỗ hoặc thép,dây văng,cây chống xiên

-Ván khuôn cột từ thép : tấm ván khuôn thép,thép góc liên kết,gông thép,dây giằng,cây chống xiên

-Ván khuôn cột từ gỗ dán :tấm ván khuôn gỗ dán ,sườn gỗ,gông thép…

Dây giằng có tăng đơ điều chỉnh độ căng :điều chỉnh độ thẳng đứng của ván khuôn khi lắp dựng,làm việc chịu kéo-giữ ván khuôn ,chống đẩy nổi ván khuôn khi đổ bêtông

Cây chống xiên làm việc chịu nén khi áp lực của bêtông tác dụng lên ván khuôn

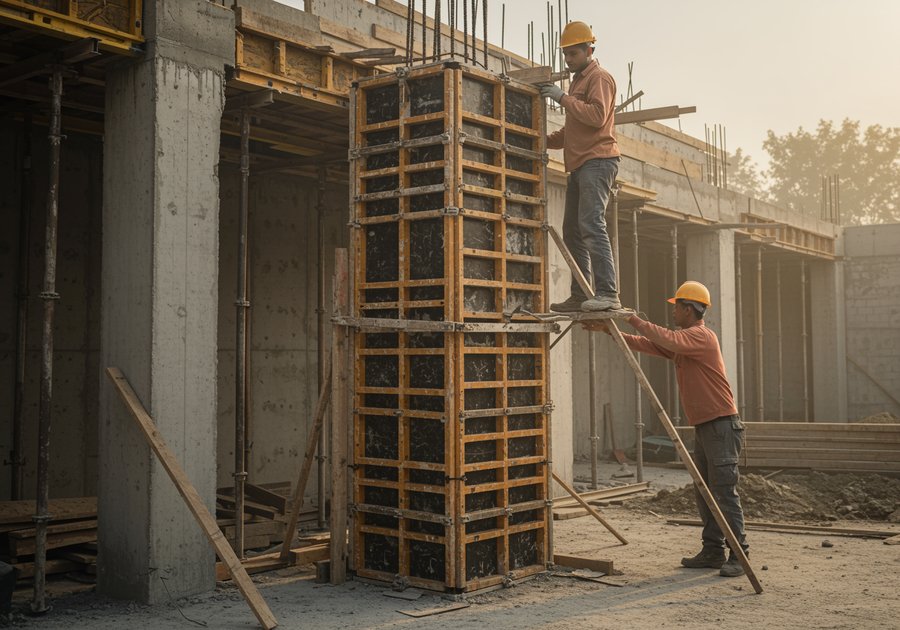

B: Dựng lắp,tháo dỡ

-Ván khuôn cột có thể lắp dời từng mảng , từng mặt cột hoặc tổ hợp thành hộp ván khuôn rồi đưa vào vj trí kết cấu bằng thủ công hay cần trục

- Kiểm tra điều chỉnh vị trí: Kiểm tra độ thẳng đứng của ván khuôn bằng quả rọi hoặc máy kinh vĩ

- Định vị bằng chống xiên, dây neo, văng

* Chuẩn bị trước khi ghép ván khuôn:

Xác định vị trí tim trục cột trên mặt sàn bằng cách chuyển tim trục và cao độ từ mặt đất tự nhiên lên mặt sàn thi công

-Nếu số tầng nhà dưới 5 tầng thì có thể chuyển tim trục từ dưới lên mép ngoài của sàn ở vị trí các mép cột bằng máy kinh vĩ sau đó căng dây để xác định các vị trí cột còn lại

- Đối với các nhà cao tầng hơn có thể dùng hai cách

+ Thủ công : Khi thi công để vài lỗ từ tầng 1 lên các tầng trên khi cần xác định tim trục người ta đưa máy kinh vĩ lên để xác định

+ Dùng máy toàn đạc

+ Lắp dựng sàn công tác phục vụ thi công

-Nếu chiều cao không quá lớn dùng hệ giáo định hình

- Khi bê tông đã đổ đạt cường độ ở phần dưới thì lắp dựng sàn công tác

* Gông cột

- Gông bằng gỗ chỉ dùng các cột có tiết diện nhỏ

- Gông thép hình: Cấu tạo từ hai nửa trên thanh gông có khoét lỗ để dùng cho các cột có kích thước khác nhau

- Gông thép ống : Dùng với các cột có kích thước tiết diện lớn. Gông gồm các ống thép kép, Bulong giằng, hai gông được ghép sát nhau theo hai phương.
