Miệng gió Slot: Đặc điểm thiết kế, ứng dụng và ưu nhược điểm

Không nên chọn miệng gió slot chỉ vì đẹp. Nếu sai kích thước hoặc vận hành không đúng điều kiện thiết kế, sản phẩm có thể gây thiếu gió, tiếng rít, gió lùa, đọng sương hoặc phân bố nhiệt độ không đều.

Ngược lại, khi được tính toán và cân chỉnh đúng, miệng gió slot giúp dòng khí ổn định, lan đều theo chiều dài không gian và hòa hợp tốt với kiến trúc nội thất.

Bài viết dưới đây giúp bạn hiểu rõ miệng gió slot là gì, cấu tạo, nguyên lý hoạt động, thông số lựa chọn, ưu nhược điểm, ứng dụng và những lưu ý quan trọng khi thi công miệng gió slot.

Miệng gió slot là gì?

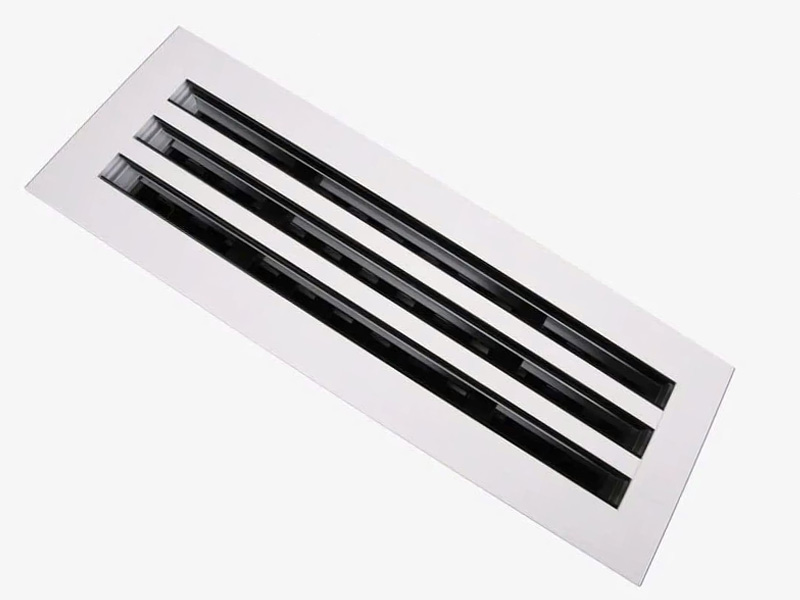

Miệng gió slot, còn gọi là linear slot diffuser, là thiết bị đầu cuối của hệ thống HVAC có cửa thoát hoặc hút khí dạng khe dài.

Sản phẩm thường được lắp tại:

• Trần thạch cao
• Khe trần
• Vách
• Mép tiếp giáp giữa trần và tường
• Khu vực sát kính hoặc hành lang

Không khí từ AHU, FCU hoặc dàn lạnh nối ống gió đi vào hộp plenum, sau đó được phân phối qua các khe slot. Bên trong khe thường có cánh điều hướng để thay đổi kiểu thổi sang trái, sang phải, hai phía hoặc gần thẳng đứng.

Miệng gió slot có thể dùng cho hai chức năng chính:

• Cấp gió: Đưa không khí đã xử lý vào phòng
• Hồi hoặc hút gió: Thu không khí trong phòng về hệ thống xử lý hoặc thải ra ngoài

Ở chế độ cấp gió, hình dạng khe và cánh điều hướng ảnh hưởng trực tiếp đến vận tốc, tầm thổi, khả năng hòa trộn và mức độ thoải mái. Với miệng hồi, yêu cầu điều hướng thấp hơn nhưng vẫn phải kiểm tra tốc độ hút, độ ồn và tổn thất áp suất.

Các sản phẩm trên thị trường không có cấu hình giống nhau. Tùy model, miệng gió có thể gồm từ 1 đến nhiều khe, với bề rộng khe khác nhau. Vì vậy, không nên áp dụng một giá trị lưu lượng hoặc tầm thổi chung cho mọi sản phẩm mà phải tra đúng bảng kỹ thuật của model được chọn.

“Slot” có ý nghĩa gì?

“Slot” không chỉ mô tả hình thức khe dài mà còn thể hiện cách thiết bị kiểm soát dòng khí qua một tiết diện hẹp.

Với cùng một lưu lượng, khe càng nhỏ thì vận tốc gió thường càng cao. Dòng khí có thể đi xa hơn, nhưng tiếng ồn và tổn thất áp suất cũng có xu hướng tăng.

Vì vậy, khi lựa chọn miệng gió slot cần cân bằng giữa:

• Lưu lượng cần cấp
• Diện tích khe hữu hiệu
• Vận tốc thoát
• Tầm thổi
• Độ ồn
• Áp suất khả dụng của hệ thống
• Mức độ thoải mái trong vùng sử dụng

Miệng gió nhiều khe không mặc nhiên tốt hơn miệng gió ít khe. Tăng số khe làm tăng diện tích thoát khí, nhờ đó có thể xử lý lưu lượng lớn hơn hoặc giảm vận tốc qua khe. Tuy nhiên, sản phẩm sẽ rộng hơn, chi phí tăng và có thể không phù hợp với ý đồ kiến trúc.

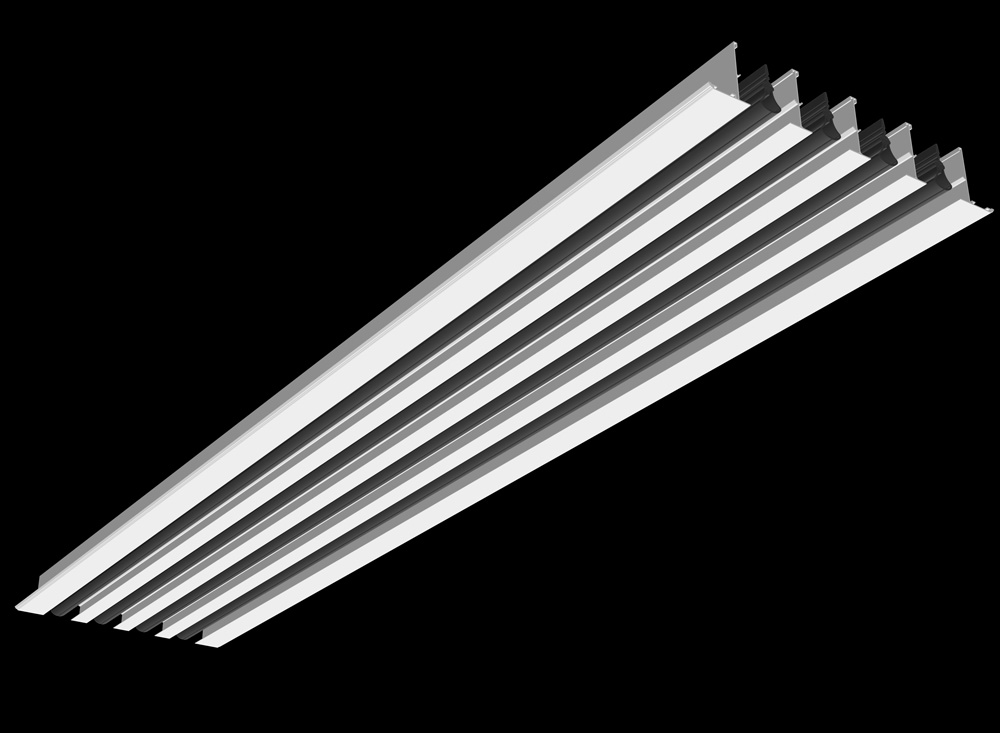

Cấu tạo của miệng gió slot

Một bộ miệng gió slot hoàn chỉnh thường gồm:

• Khung và thân miệng gió
• Khe thoát khí
• Cánh điều hướng
• Hộp plenum
• Cổ nối ống gió
• Damper cân bằng lưu lượng
• Đoạn góc hoặc đoạn giả nếu cần

Khung và thân nhôm định hình

Thân miệng gió thường được làm từ nhôm định hình để bảo đảm độ thẳng, độ cứng và kích thước khe ổn định trên toàn bộ chiều dài.

Bề mặt có thể được:

• Sơn tĩnh điện màu trắng
• Sơn đen
• Anod hóa màu nhôm tự nhiên
• Sơn theo màu thiết kế

Chất lượng sản phẩm không chỉ nằm ở màu sơn. Với các dải miệng gió dài, cần chú ý thêm:

• Độ thẳng của thanh nhôm
• Độ đồng đều của khe
• Độ cứng sau khi lắp
• Độ chính xác của mối nối
• Khả năng chống võng

Nếu thanh nhôm quá mỏng hoặc hệ treo không phù hợp, miệng gió dễ bị võng. Mối nối không chính xác cũng khiến khe bị lệch hoặc tạo bậc, đặc biệt dễ thấy ở các dải chạy liên tục.

Khe gió

Khe gió là phần nhìn thấy rõ nhất. Bề rộng khe thay đổi tùy dòng sản phẩm, nhưng diện tích thoát khí thực tế còn phụ thuộc vào cánh điều hướng và cấu tạo bên trong.

Cần phân biệt:

• Bề rộng khe danh nghĩa: Kích thước hình học được công bố
• Diện tích mặt: Chiều dài nhân với tổng bề rộng khe
• Diện tích hữu hiệu: Phần tiết diện thực sự cho không khí đi qua
• Diện tích tự do: Phần thông thoáng sau khi trừ cánh và kết cấu chắn

Khi tính vận tốc, nên sử dụng diện tích hữu hiệu theo tài liệu của nhà sản xuất. Nếu chỉ lấy kích thước khe nhìn thấy để tính, kết quả có thể sai lệch.

Cánh điều hướng (pattern controller)

Cánh điều hướng, hay pattern controller, quyết định hướng và kiểu thổi của miệng gió cấp.

Các kiểu thổi phổ biến gồm:

• Thổi ngang một phía
• Thổi ngang phía đối diện
• Chia gió sang hai phía
• Thổi xiên
• Thổi gần thẳng đứng
• Đóng hoặc giảm một phần tiết diện ở cấu hình đặc biệt

Cánh điều hướng không chỉ làm nhiệm vụ đổi hướng. Hình dạng của cánh còn ảnh hưởng đến độ ổn định của dòng khí, tiếng ồn và khả năng duy trì kiểu thổi khi lưu lượng thay đổi.

Với hệ VAV, cần chọn model có dữ liệu vận hành ở lưu lượng thấp. Khi lưu lượng giảm quá sâu, dòng khí có thể mất động lượng và rời trần sớm.

Hộp plenum

Hộp plenum là khoang nối giữa ống gió và miệng slot. Bộ phận này có nhiệm vụ:

• Nhận không khí từ cổ nối
• Giảm sự tập trung dòng khí ngay tại vị trí cổ vào
• Phân phối áp suất dọc theo chiều dài miệng gió

Nếu plenum quá nông hoặc thiết kế không phù hợp, khu vực gần cổ nối có thể thổi mạnh, trong khi hai đầu miệng gió thổi yếu.

Hộp plenum thường làm bằng tôn mạ kẽm. Khi mang gió lạnh trong môi trường nóng ẩm, hộp cần được bảo ôn và xử lý kín hơi để hạn chế ngưng tụ.

Với miệng gió dài, cần xem xét:

• Chiều cao plenum
• Vị trí cổ nối
• Số lượng cổ nối
• Tấm phân phối khí
• Mức lưu lượng trên từng đoạn

Không nên mặc nhiên dùng một cổ nhỏ ở đầu hộp cho một dải slot dài vài mét.

Cổ nối ống gió

Cổ nối có thể là dạng tròn, chữ nhật hoặc oval.

Khi lựa chọn cổ nối cần kiểm tra:

• Lưu lượng qua cổ
• Vận tốc trong cổ
• Không gian phía trên trần
• Hướng đi của ống
• Khả năng lắp van cân bằng
• Khả năng tiếp cận để bảo trì

Ống mềm không nên bị kéo quá dài, gập hoặc bóp méo vì sẽ làm tăng trở lực và giảm hiệu quả phân phối khí.

Damper cân bằng

Damper dùng để tinh chỉnh lưu lượng tại từng nhánh hoặc từng hộp plenum.

Nếu đóng damper quá sâu, dòng khí bị thu hẹp và nhiễu động tăng, có thể gây:

• Tăng chênh áp
• Tăng tiếng ồn
• Dòng khí vào plenum không đều
• Khó cân bằng hệ thống

Damper chỉ nên dùng để hiệu chỉnh sau khi kích thước ống, cổ nối và miệng gió đã được chọn đúng. Không nên dùng damper để xử lý một nhánh bị dư lưu lượng quá lớn do thiết kế sai.

Đoạn góc và đoạn giả

Miệng gió slot có thể chạy liên tục hoặc đổi hướng 90 độ. Một số đoạn góc chỉ có tác dụng trang trí, không được kết nối với hệ thống gió.

Bản vẽ cần thể hiện rõ:

• Đoạn cấp gió
• Đoạn hồi gió
• Đoạn giả
• Vị trí đầu bịt
• Mối nối
• Hướng cánh
• Vị trí cân chỉnh

Nếu không phân biệt rõ, đội thi công có thể đấu nối sai hoặc làm lưu lượng phân phối không đều.

Miệng gió slot hoạt động như thế nào?

Dòng khí qua khe

Khi không khí đi qua khe hẹp, vận tốc tăng và tạo thành một tia khí có động lượng. Tia khí này cuốn theo không khí xung quanh, giúp dòng cấp hòa trộn dần với không khí trong phòng.

Quá trình cuốn theo này được gọi là induction.

Khả năng induction tốt giúp:

• Nhiệt độ gió cấp nhanh gần với nhiệt độ phòng
• Vận tốc giảm dần khi đi xa
• Không khí được hòa trộn đều hơn
• Giảm cảm giác gió lùa

Do đó, khi thiết kế không chỉ cần quan tâm gió đi xa bao nhiêu mà còn phải xem:

• Vận tốc tại vùng có người
• Chênh lệch nhiệt độ
• Khả năng hòa trộn
• Vị trí luồng khí rời trần
• Nguy cơ gió lùa

Hiệu ứng bám trần

Khi luồng khí được thổi ngang sát trần, nó có thể bám theo bề mặt trong một khoảng nhất định. Hiện tượng này thường được gọi là hiệu ứng Coanda.

Nhờ bám trần, dòng khí có thể đi xa hơn trước khi hạ xuống vùng sử dụng.

Tuy nhiên, luồng khí có thể rời trần sớm nếu:

• Miệng gió cách trần quá xa
• Trần bị chắn bởi dầm, đèn hoặc hốc
• Vận tốc gió quá thấp
• Chênh lệch nhiệt độ quá lớn
• Cánh điều hướng đặt sai
• Lưu lượng VAV giảm quá thấp

Trong chế độ làm lạnh, không khí lạnh có xu hướng chìm xuống. Vì vậy, dòng khí cần đủ động lượng để bám trần và đi ngang trước khi hạ xuống.

Trong chế độ sưởi, không khí nóng có xu hướng nổi lên, nên việc đưa nhiệt từ trần xuống vùng sử dụng khó hơn và có thể cần kiểu thổi khác.

Throw, drop và spread

Ba thông số thường gặp trong tài liệu kỹ thuật gồm:

• Throw: Tầm thổi của dòng khí
• Drop: Độ hạ xuống theo phương đứng
• Spread: Độ mở rộng của dòng khí

Throw phải luôn đi kèm vận tốc cuối. Ví dụ, T₀.₂₅ là khoảng cách đến vị trí dòng khí còn vận tốc 0,25 m/s.

Không nên chỉ lấy một giá trị “tầm thổi 6 m” nếu chưa biết:

• Vận tốc cuối được dùng
• Lưu lượng
• Chiều dài miệng gió
• Thổi một hay hai phía
• Điều kiện đẳng nhiệt hay làm lạnh
• Cấu tạo plenum
• Độ ồn và chênh áp tương ứng

Vùng sử dụng và gió lùa

Mục tiêu của thiết kế không phải đưa luồng gió mạnh trực tiếp vào người dùng.

Miệng gió nên tạo dòng khí đủ tầm để phủ không gian, sau đó giảm vận tốc trước khi đi vào vùng sử dụng.

Hai phòng cùng đạt 24°C vẫn có thể cho cảm giác khác nhau nếu:

• Một phòng có gió mạnh tại bàn làm việc
• Một phòng có vùng chết ít lưu thông
• Một phòng chênh nhiệt lớn theo chiều cao
• Một phòng có luồng lạnh rơi xuống quá sớm

Các thông số kỹ thuật miệng gió slot cần quan tâm

Lưu lượng gió

Lưu lượng thường được thể hiện bằng m³/h, L/s hoặc CFM. Đây là thông số đầu vào, không phải thông số được chọn tùy cảm tính theo chiều dài khe.

Lưu lượng của từng miệng gió phải được xác định từ:

• Tải lạnh hoặc tải nhiệt
• Lượng gió tươi
• Số lần trao đổi khí
• Phân vùng điều khiển
• Sơ đồ bố trí thiết bị

Không nên chọn chiều dài hoặc số khe trước rồi mới ước lượng lưu lượng.

Lưu lượng trên mét dài

Với miệng gió slot, cần kiểm tra lưu lượng trên mỗi mét chiều dài.

Ví dụ, hai miệng cùng cấp 300 m³/h nhưng:

• Một miệng dài 1 m
• Một miệng dài 2 m

sẽ có vận tốc, tầm thổi, độ ồn và chênh áp khác nhau.

Lưu lượng trên mét quá cao có thể gây:

• Vận tốc lớn
• Tiếng ồn
• Chênh áp cao
• Tầm thổi quá xa

Lưu lượng trên mét quá thấp có thể làm:

• Dòng khí yếu
• Khó bám trần
• Tầm thổi ngắn
• Gió lạnh rơi sớm

Vận tốc qua khe

Công thức cơ bản:

v = Q/A

Trong đó:

• v là vận tốc
• Q là lưu lượng
• A là diện tích dòng khí đi qua

Với miệng gió slot, nên dùng diện tích hữu hiệu do nhà sản xuất cung cấp thay vì diện tích khe nhìn thấy.

Chênh áp

Chênh áp của cụm miệng gió chịu ảnh hưởng bởi:

• Cổ nối
• Plenum
• Damper
• Khe gió
• Cánh điều hướng

Chênh áp quá cao làm tăng tải cho quạt và dễ gây tiếng ồn. Chênh áp quá thấp cũng có thể khiến dòng khí thiếu ổn định.

Độ ồn

Độ ồn có thể được công bố theo NC, NR hoặc mức công suất âm.

Yêu cầu âm học khác nhau tùy không gian. Phòng ngủ, phòng họp, văn phòng và sảnh thương mại không thể áp dụng cùng một mức giới hạn.

Tiếng ồn có thể đến từ:

• Vận tốc trong ống quá cao
• Damper đóng sâu
• Ống mềm bị gập
• Quạt hoặc FCU
• Rung truyền qua kết cấu
• Dòng khí va vào plenum

Nếu miệng gió chỉ vừa đủ lưu lượng nhưng độ ồn đã sát giới hạn, nên tăng chiều dài, tăng số khe hoặc chọn tiết diện lớn hơn.

Tầm thổi

Tầm thổi cần phù hợp với kích thước phòng và vị trí bố trí miệng gió.

Nếu quá ngắn, không khí không phủ hết không gian. Nếu quá dài, hai luồng gió có thể va vào nhau hoặc đưa vận tốc cao xuống khu vực có người.

Khi kiểm tra tầm thổi cần xét thêm:

• Vận tốc cuối
• Khoảng cách tới tường
• Vị trí người ngồi
• Hình dạng trần
• Chênh lệch nhiệt độ
• Sự tương tác giữa các luồng khí

Nhiệt độ gió cấp

Dữ liệu tầm thổi trong điều kiện đẳng nhiệt không phản ánh hoàn toàn chế độ làm lạnh hoặc sưởi.

Khi gió cấp lạnh hơn phòng nhiều:

• Luồng khí dễ hạ xuống
• Drop tăng
• Nguy cơ gió lùa cao hơn

Khi cấp gió nóng từ trần:

• Không khí nóng dễ tích tụ phía trên
• Khó đưa nhiệt xuống vùng sử dụng
• Hiệu quả sưởi có thể giảm

Phân loại miệng gió slot

Theo số khe

Miệng gió slot 1 khe

Phù hợp khi:

• Lưu lượng không quá lớn
• Cần đường khe mảnh
• Không gian lắp đặt hẹp
• Chiều dài đủ để xử lý lưu lượng

Một khe không đồng nghĩa với lưu lượng thấp. Khả năng thực tế phụ thuộc vào chiều dài, bề rộng khe, chênh áp và model.

Miệng gió slot 2 khe

Đây là cấu hình phổ biến vì cân bằng tốt giữa:

• Khả năng xử lý lưu lượng
• Kích thước mặt
• Tính thẩm mỹ
• Khả năng điều chỉnh hướng thổi

Miệng gió slot 3–4 khe

Phù hợp với khu vực có lưu lượng lớn nhưng chiều dài lắp đặt bị giới hạn.

Nhược điểm là mặt miệng rộng hơn, chi phí cao hơn và cần phối hợp kỹ với trần.

Miệng gió nhiều khe

Loại nhiều khe có thể xử lý lưu lượng lớn nhưng không nên chọn chỉ để “dư công suất”.

Cần kiểm tra:

• Độ rộng tổng thể
• Trọng lượng plenum
• Khả năng tiếp cận
• Chi phí
• Ảnh hưởng kiến trúc

Theo chức năng

Miệng gió slot cấp

Có cánh điều hướng và được chọn theo:

• Tầm thổi
• Drop
• Độ ồn
• Chênh áp
• Kiểu thổi

Miệng gió slot hồi

Không cần tạo tầm thổi nhưng phải đủ diện tích để hạn chế tốc độ hút và tiếng ồn.

Miệng gió cấp và hồi kết hợp

Một dải slot có thể gồm đoạn cấp, đoạn hồi và đoạn giả. Giải pháp này đẹp về kiến trúc nhưng cần ngăn kín giữa các khoang plenum để tránh gió cấp đi tắt sang đường hồi.

Theo vị trí lắp đặt

Miệng gió slot có thể được lắp:

• Âm trần thạch cao
• Trên trần nổi
• Trên vách
• Sát mép kính
• Dọc hành lang
• Theo đường cong hoặc thiết kế đặc biệt

Không phải model nào cũng phù hợp với mọi kiểu lắp. Cần xác định kiểu viền, tai treo và phương án tháo lắp ngay từ giai đoạn đặt hàng.

Miệng gió slot khác gì miệng gió linear bar?

Hai loại này đều có dạng dài nhưng cấu tạo và đặc tính phân phối khí khác nhau.

Linear bar không phải loại kém hơn. Với một số hệ thống hồi gió hoặc cấp gió dọc mép kính, sản phẩm này có thể đơn giản và phù hợp hơn.

Điều quan trọng là phải chọn theo dữ liệu kỹ thuật, không chỉ dựa vào tên gọi hoặc hình thức.

So sánh với các loại miệng gió khác

Không có loại miệng gió nào phù hợp cho mọi công trình. Slot diffuser mạnh về thẩm mỹ và phân phối khí tuyến tính, trong khi jet nozzle phù hợp hơn với không gian cần tầm thổi xa, còn diffuser vuông kinh tế hơn cho trần module.

Ưu điểm của miệng gió slot

Tính thẩm mỹ cao

Miệng gió có thể chạy theo đường ron, khe đèn hoặc mép trần, giúp thiết bị kỹ thuật ít ảnh hưởng đến nội thất.

Tính thẩm mỹ chỉ đạt được khi:

• Khe thẳng
• Mối nối phẳng
• Không bị võng
• Màu sơn đồng đều
• Không lộ vít
• Khoảng cách với tường nhất quán

Điều chỉnh hướng thổi linh hoạt

Cánh điều hướng giúp thay đổi kiểu phân phối mà không cần thay miệng gió. Điều này hữu ích khi nội thất thay đổi hoặc cần cân chỉnh tại công trường.

Phân phối khí theo chiều dài

Miệng gió slot giúp phân bố không khí dọc theo vùng tải, chẳng hạn mặt kính hoặc dãy bàn làm việc.

Tuy nhiên, hiệu quả chỉ đạt được khi hộp plenum phân phối khí đều.

Có thể tạo dải liên tục

Các đoạn cấp, hồi và đoạn giả có thể ghép thành một đường dài, tạo hình thức kiến trúc liền mạch.

Có thể dùng cho hệ VAV

Một số model có thể duy trì kiểu thổi ở lưu lượng thấp, phù hợp với hệ VAV. Tuy nhiên, cần kiểm tra đúng dữ liệu của nhà sản xuất.

Nhược điểm và giới hạn của miệng gió slot

Chi phí cao hơn

Chi phí không chỉ gồm thanh miệng gió mà còn có:

• Hộp plenum
• Bảo ôn
• Damper
• Giá treo
• Đoạn góc
• Đoạn giả
• Công lắp đặt
• Công cân chỉnh

Do đó, không nên so sánh báo giá chỉ theo mét dài.

Nhạy với sai số thi công

Dải slot dài rất dễ lộ lỗi nếu bị lệch, võng hoặc nối không phẳng.

Có thể gây tiếng ồn

Khe hẹp, lưu lượng lớn, damper đóng sâu hoặc plenum không phù hợp đều có thể làm tăng tiếng ồn.

Khó vệ sinh hơn

Bụi dễ bám trong khe sâu và cánh màu đen. Nếu cần vệ sinh thường xuyên, nên chọn loại có thể tháo cánh từ phía dưới.

Không khắc phục được lỗi hệ thống

Miệng gió tốt không thể xử lý các vấn đề như:

• Ống nhánh quá nhỏ
• Quạt thiếu áp
• Ống mềm bị bóp
• Damper đặt sai
• Phân phối lưu lượng sai
• Tải lạnh tính thiếu

Khi nào nên dùng miệng gió slot?

Miệng gió slot phù hợp khi công trình cần cả hiệu quả phân phối khí và tính thẩm mỹ.

Trần thạch cao liền khối

Sản phẩm có thể chạy song song với tường hoặc khe đèn, giúp trần gọn và liền mạch.

Không gian có mặt kính dài

Miệng gió chạy dọc vùng kính giúp xử lý khu vực có tải nhiệt cao. Tuy nhiên, hướng thổi và khoảng cách đến kính cần được tính toán.

Các khu vực có mặt kính lớn thường có tải nhiệt cao nên ngoài hướng thổi và vị trí miệng gió, cần xác định đúng tải lạnh và công suất của dàn lạnh. Đối với văn phòng, showroom hoặc không gian thương mại diện tích lớn, bạn có thể tìm hiểu điều hòa đầu 40 để xác định khả năng làm lạnh và diện tích sử dụng phù hợp trước khi tính lưu lượng, số lượng và kích thước miệng gió slot.

Văn phòng có dãy chỗ ngồi liên tục

Phân phối khí theo chiều dài giúp giảm chênh lệch giữa vị trí quá gần và quá xa miệng gió.

Khách sạn, biệt thự, căn hộ cao cấp

Phù hợp với không gian yêu cầu hệ thống điều hòa âm trần ít lộ. Riêng phòng ngủ cần ưu tiên độ ồn và tránh thổi trực tiếp vào giường.

Showroom và cửa hàng

Thiết kế khe dài giúp trần gọn, không cạnh tranh thị giác với hệ đèn và sản phẩm trưng bày.

Sảnh và hành lang

Hình dạng tuyến tính phù hợp với hành lang dài. Tuy nhiên, không nên kéo khe quá dài chỉ vì thẩm mỹ nếu lưu lượng trên mét quá thấp.

Không nên dùng miệng gió slot khi nào?

Ngân sách hạn chế

Nếu không có yêu cầu đặc biệt về kiến trúc, miệng gió vuông hoặc linear grille có thể tiết kiệm hơn.

Không đủ chiều cao trần

Miệng gió slot cần không gian cho plenum, cổ nối, bảo ôn và ống gió. Plenum quá nông dễ làm khí phân phối không đều.

Không có dữ liệu kỹ thuật

Nếu nhà cung cấp không có bảng lưu lượng, tầm thổi, chênh áp và độ ồn, rất khó xác nhận hiệu suất.

Lưu lượng lớn nhưng chiều dài bị giới hạn

Đẩy quá nhiều gió qua một đoạn slot ngắn dễ gây ồn. Khi đó nên tăng số khe, tăng chiều dài hoặc chọn loại miệng gió khác.

Không gian cần tầm thổi rất xa

Hội trường, nhà thi đấu hoặc sảnh cao có thể phù hợp hơn với jet nozzle.

Khu vực có yêu cầu vệ sinh đặc biệt

Phòng sạch, phòng mổ hoặc khu kiểm soát nhiễm khuẩn cần thiết bị chuyên dụng, không nên dùng miệng gió slot thông thường chỉ vì đẹp.

Cách lựa chọn miệng gió slot

Bước 1: Xác định lưu lượng

Lưu lượng phải lấy từ hồ sơ tính tải hoặc thiết kế thông gió.

Không nên chọn theo diện tích phòng בלבד, vì hai phòng cùng diện tích có thể có tải khác nhau do:

• Hướng nắng
• Diện tích kính
• Số người
• Thiết bị điện
• Gió tươi
• Chiều cao trần
• Công năng

Bước 2: Xác định vị trí và hướng thổi

Cần làm rõ:

• Miệng gió đặt giữa phòng hay sát tường
• Thổi một hay hai phía
• Khoảng cách tới tường đối diện
• Vị trí giường, bàn hoặc ghế
• Có dầm hoặc đèn chắn luồng gió hay không

Bước 3: Chọn chiều dài sơ bộ

Chiều dài cần phù hợp cả lưu lượng lẫn kiến trúc. Không nên kéo quá dài nếu lưu lượng trên mét quá thấp.

Bước 4: Chọn số khe và bề rộng khe

Tra bảng kỹ thuật để tìm cấu hình đáp ứng đồng thời:

• Đủ lưu lượng
• Tầm thổi phù hợp
• Độ ồn cho phép
• Chênh áp phù hợp
• Kích thước mặt phù hợp

Bước 5: Kiểm tra tầm thổi

Cần xác định throw tại vận tốc cuối cụ thể và đúng điều kiện vận hành.

Bước 6: Kiểm tra chênh lệch nhiệt độ

Nếu gió cấp lạnh hoặc nóng hơn phòng nhiều, cần xem dữ liệu hiệu chỉnh hoặc mô phỏng của nhà sản xuất.

Bước 7: Chọn plenum và cổ nối

Plenum phải đủ sâu và phân phối khí đều. Với đoạn dài, có thể cần nhiều cổ nối hoặc tấm phân phối.

Bước 8: Kiểm tra tiếng ồn toàn hệ thống

Ngoài miệng gió, cần kiểm tra thêm:

• Ống nhánh
• Van VAV
• Damper
• FCU
• Bộ tiêu âm
• Rung động
• Đường truyền âm qua trần

Ví dụ minh họa

Một phòng cần tổng lưu lượng 600 m³/h và dùng hai miệng gió giống nhau.

Lưu lượng mỗi miệng:

600 / 2 = 300 m³/h

Nếu mỗi miệng dài 1,5 m thì lưu lượng trên mét là:

300 / 1,5 = 200 m³/h·m

Từ đây vẫn chưa thể kết luận dùng một hay hai khe. Cần tra bảng của model cụ thể để so sánh:

• Độ ồn
• Chênh áp
• Tầm thổi
• Kiểu thổi
• Chiều rộng mặt

Nếu một khe gây ồn hoặc chênh áp cao, có thể chuyển sang hai khe. Nếu hai khe làm tầm thổi quá ngắn, cần điều chỉnh chiều dài hoặc phân bổ lại lưu lượng.

Các lỗi thiết kế và thi công miệng gió slot hay gặp

Chọn số khe theo diện tích phòng

Cách chọn “phòng nhỏ dùng một khe, phòng lớn dùng bốn khe” không đủ cơ sở. Cần dựa trên lưu lượng, chiều dài, tầm thổi, độ ồn và chênh áp.

Không kiểm tra lưu lượng trên mét

Khe quá dài nhưng lưu lượng thấp có thể làm dòng khí yếu và rơi xuống sớm.

Plenum quá nông

Không khí không đủ không gian phân phối, khiến đoạn gần cổ nối thổi mạnh hơn các vị trí khác.

Cổ nối đặt lệch

Nếu không có giải pháp phân phối khí, một đầu miệng gió có thể mạnh còn đầu kia yếu.

Dùng ống mềm quá dài

Ống dài, gập hoặc bóp méo làm tăng trở lực và khó cân bằng.

Đóng damper quá sâu

Damper có thể trở thành nguồn gây tiếng ồn và nhiễu động.

Lắp miệng gió cách trần

Với kiểu thổi ngang, vị trí lắp thấp hơn mặt trần có thể làm dòng khí rời trần sớm.

Để đèn hoặc dầm chắn luồng gió

Vật cản làm đổi hướng dòng khí và khiến dữ liệu tầm thổi trong catalog không còn chính xác.

Không bảo ôn kín plenum

Bề mặt lạnh có thể ngưng tụ, gây ố trần, bong sơn và nấm mốc.

Treo miệng gió trực tiếp lên trần thạch cao

Miệng gió và plenum cần hệ treo độc lập để tránh võng hoặc làm hỏng trần.

Mối nối không thẳng

Sai số tích lũy khiến dải khe bị gãy hoặc không đều.

Không chừa lối tiếp cận

Sau khi đóng trần, có thể không chỉnh được damper, tháo cánh hoặc vệ sinh plenum.

Không cân bằng gió

Dù lắp đúng, hệ thống vẫn có thể thiếu hoặc dư lưu lượng nếu không được đo và cân chỉnh.

Quy trình lắp đặt miệng gió slot đề xuất

Kiểm tra bản vẽ phối hợp

Cần xác nhận vị trí miệng gió với:

• Khung trần
• Đèn
• Đầu báo cháy
• Sprinkler
• Loa
• Dầm
• Rèm
• Nội thất

Kiểm tra kích thước thực tế

Đo kích thước phủ bì, ô khoét trần, chiều cao plenum và vị trí cổ nối.

Lắp hệ treo độc lập

Miệng gió dài và hộp plenum nên được đỡ bằng ty treo hoặc khung riêng để tránh võng.

Kết nối ống gió

Ống phải kín, không gập và không bị bóp tiết diện.

Bảo ôn kín hơi

Lớp bảo ôn phải liên tục qua hộp plenum và cổ nối. Các mép cắt cần được dán kín.

Căn chỉnh đường khe

Nên dùng dây hoặc laser trước khi hoàn thiện trần. Không dùng bột trét để che sai lệch lớn.

Điều chỉnh cánh

Cài đặt hướng thổi theo bản vẽ. Với dải dài, các cánh cần đồng đều nếu không có yêu cầu chia hướng.

Đo và cân bằng lưu lượng

Sau khi vận hành cần:

• Đo lưu lượng từng miệng
• Điều chỉnh damper
• Kiểm tra tiếng ồn
• Quan sát hướng thổi
• Kiểm tra đọng sương
• Ghi lại vị trí damper

Bảo trì và vệ sinh miệng gió slot

Tần suất vệ sinh phụ thuộc vào môi trường, thời gian vận hành và chất lượng lọc.

Nên kiểm tra khi có:

• Vệt bụi quanh khe
• Lưu lượng giảm
• Tiếng rít
• Đọng sương
• Mùi bất thường
• Cánh điều hướng bị lệch

Quy trình cơ bản:

• Tắt hệ thống
• Tháo cánh hoặc mặt miệng theo hướng dẫn
• Hút bụi bằng đầu chổi mềm
• Lau bằng dung dịch phù hợp
• Kiểm tra plenum và bảo ôn
• Lắp lại đúng hướng
• Vận hành kiểm tra

Không nên dùng vật cứng cạy cánh nhựa hoặc phun nước trực tiếp vào khe.

Giá miệng gió slot phụ thuộc yếu tố nào?

Giá miệng gió slot không thể xác định chỉ theo chiều dài.

Các yếu tố ảnh hưởng gồm:

• Số khe
• Bề rộng khe
• Chiều dài từng đoạn
• Kiểu viền
• Loại và độ dày nhôm
• Loại cánh điều hướng
• Màu sơn
• Đoạn góc hoặc đoạn cong
• Hộp plenum
• Bảo ôn
• Damper
• Số cổ nối
• Số lượng đặt hàng
• Chi phí vận chuyển
• Chi phí lắp đặt

Khi so sánh báo giá, cần làm rõ có bao gồm:

• Thanh miệng gió
• Hộp plenum
• Bảo ôn
• Damper
• Phụ kiện nối
• Lắp đặt
• Thuế
• Vận chuyển

Một báo giá thấp nhưng thiếu plenum và phụ kiện chưa chắc có tổng chi phí thấp hơn.

Kết luận

Miệng gió slot không chỉ là một khe trang trí che đầu ống gió mà là thiết bị phân phối khí có yêu cầu kỹ thuật rõ ràng.

Hiệu quả của sản phẩm phụ thuộc vào:

• Kích thước khe
• Cánh điều hướng
• Hộp plenum
• Lưu lượng trên mét
• Chênh áp
• Nhiệt độ gió cấp
• Chất lượng lắp đặt và cân chỉnh

Miệng gió slot phù hợp với các công trình cần kiến trúc gọn, hiện đại và phân phối khí theo tuyến. Tuy nhiên, nếu chỉ chọn theo số khe hoặc chiều dài mà bỏ qua dữ liệu kỹ thuật, hệ thống có thể bị ồn, thiếu gió, rơi gió sớm hoặc đọng sương.

Khi lựa chọn, nên ưu tiên sản phẩm có đầy đủ bảng lưu lượng, tầm thổi, độ ồn và chênh áp. Đồng thời, cần phối hợp đúng hộp plenum, cổ nối, bảo ôn và hệ treo để miệng gió vừa đẹp vừa vận hành hiệu quả.
