Thông số miệng gió khi đặt hàng: kích thước, lưu lượng, vật liệu

Để sản xuất đúng, nhà cung cấp thường cần tối thiểu các nhóm thông tin sau:

• Loại miệng gió và mục đích sử dụng
• Kích thước cổ kết nối hoặc kích thước lỗ chờ
• Kích thước mặt hoàn thiện nếu có yêu cầu kiến trúc
• Lưu lượng không khí thiết kế
• Hướng thổi và kiểu phân phối không khí
• Vật liệu chế tạo
• Màu sơn và phương pháp hoàn thiện bề mặt
• Kiểu lắp đặt
• Phụ kiện đi kèm
• Số lượng và mã vị trí trên bản vẽ

Trong đó, ba thông số quan trọng nhất là kích thước kết nối, lưu lượng thiết kế và loại miệng gió. Nếu sai một trong ba thông số này, sản phẩm vẫn có thể lắp được nhưng hệ thống chưa chắc vận hành đúng.

Vì sao không nên đặt miệng gió chỉ theo kích thước?

Kích thước chỉ cho biết sản phẩm lớn hay nhỏ, nhưng chưa cho biết lượng không khí thực sự đi qua miệng gió.

Lưu lượng qua một tiết diện được xác định theo quan hệ:

Q = A × V

Trong đó:

• Q là lưu lượng không khí
• A là diện tích dòng khí đi qua
• V là vận tốc không khí trung bình

Tuy nhiên, diện tích dùng trong tính toán không phải lúc nào cũng bằng diện tích hình học của mặt miệng gió. Cánh hướng dòng, khung, nan, lưới bảo vệ và van điều chỉnh đều chiếm một phần tiết diện. Phần còn lại mới là tiết diện thoáng hữu ích.

Ví dụ, miệng gió có kích thước danh nghĩa 600 × 300 mm có diện tích hình học 0,18 m². Nhưng sau khi trừ khung và hệ cánh, diện tích thoáng thực tế có thể nhỏ hơn đáng kể. Nếu lấy toàn bộ 0,18 m² để tính vận tốc, kết quả sẽ thấp hơn vận tốc thực tế đi qua khe cánh.

Điều này giải thích vì sao hai mẫu miệng gió cùng kích thước nhưng khác cấu tạo có thể có:

• Tổn thất áp suất khác nhau
• Độ ồn khác nhau
• Tầm thổi khác nhau
• Khả năng điều chỉnh hướng gió khác nhau
• Lưu lượng vận hành phù hợp khác nhau

Vì vậy, kích thước chỉ là một phần của thông số đặt hàng. Khi miệng gió có vai trò phân phối không khí cho hệ thống HVAC, cần kiểm tra đồng thời cả kích thước, lưu lượng và đặc tính khí động học.

Bộ thông số tối thiểu cần cung cấp khi đặt hàng miệng gió

Một yêu cầu đặt hàng đủ rõ nên trả lời được các câu hỏi: sản phẩm dùng ở đâu, kết nối với bộ phận nào, cần cấp hoặc hút bao nhiêu không khí, được lắp như thế nào và phải hoàn thiện ra sao.

Loại miệng gió và chức năng sử dụng

Trước hết phải xác định miệng gió dùng để cấp gió, hồi gió, hút gió hay xả gió.

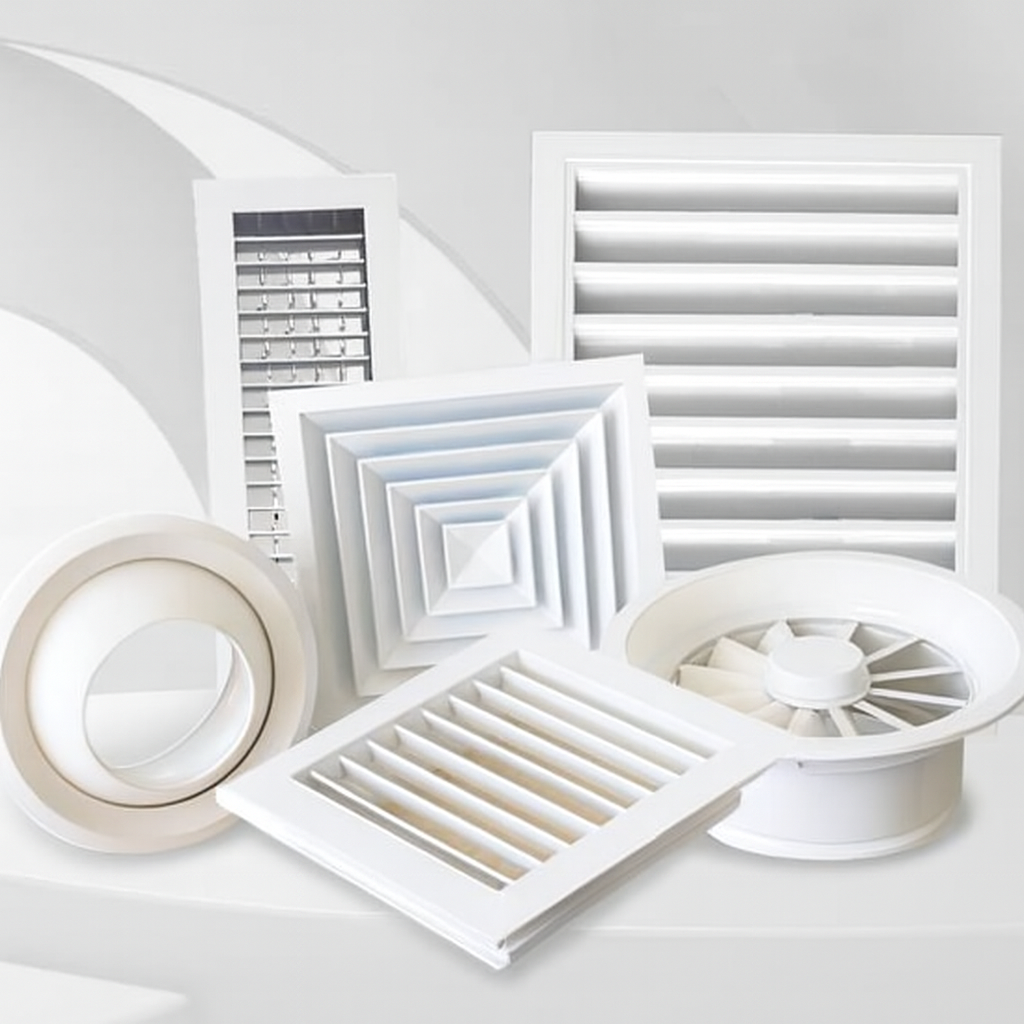

Các loại thường gặp gồm:

• Miệng gió nan đơn
• Miệng gió nan đôi
• Miệng gió khuếch tán vuông
• Miệng gió khuếch tán tròn
• Miệng gió khe dài
• Miệng gió linear bar
• Miệng gió lá sách
• Miệng gió hồi dạng nan
• Miệng gió có lưới lọc
• Miệng gió ngoài trời
• Miệng gió sàn
• Miệng gió chống mưa
• Miệng gió trang trí theo thiết kế kiến trúc

Không nên sử dụng tên gọi chung như “miệng gió nhôm” vì tên này chỉ mô tả vật liệu, không xác định được cấu tạo và chức năng.

Chẳng hạn, miệng gió cấp nan đôi có hai lớp cánh để điều chỉnh hướng thổi theo hai phương. Miệng gió hồi nan cố định chủ yếu có nhiệm vụ thu hồi không khí, không cần cơ cấu điều hướng phức tạp. Miệng khuếch tán vuông lại phân phối khí theo nhiều hướng dọc theo trần.

Loại miệng gió cũng cần phù hợp với cấu hình điều hòa của công trình. Với điều hòa dân dụng, người dùng thường bắt đầu bằng việc tìm hiểu điều hòa đầu 40 là gì, công suất bao nhiêu và phù hợp với diện tích phòng nào. Tuy nhiên, cách lựa chọn này không thể áp dụng trực tiếp để xác định kích thước cửa gió. Với dàn lạnh giấu trần nối ống gió trong hệ thống điều hòa VRV, cần phối hợp đồng thời miệng cấp, miệng hồi, hộp plenum, van điều chỉnh và lưu lượng thiết kế. Việc lựa chọn đúng cấu tạo và hướng thổi giúp không khí phân phối đều hơn, đồng thời hạn chế tiếng ồn và chênh lệch nhiệt độ giữa các khu vực.

Nếu chọn sai loại miệng, hệ quả có thể là:

• Luồng gió không bao phủ được vùng sử dụng
• Gió thổi trực tiếp vào người
• Xuất hiện vùng nóng hoặc lạnh cục bộ
• Tăng tiếng ồn tại cửa gió
• Lưu lượng thực tế không đạt thiết kế
• Khó cân chỉnh khi nghiệm thu

Kích thước cổ kết nối

Kích thước cổ là kích thước phần miệng gió kết nối với ống gió, hộp plenum hoặc lỗ chờ.

Đây thường là kích thước quan trọng nhất đối với việc sản xuất và lắp đặt.

Tùy loại sản phẩm, kích thước cổ có thể được ghi:

• W × H đối với miệng chữ nhật
• L × W đối với miệng khe
• ØD đối với miệng tròn
• Số khe × chiều dài đối với slot diffuser

Ví dụ:

• Miệng gió nan đôi, cổ 500 × 250 mm
• Miệng khuếch tán tròn, cổ Ø250 mm
• Miệng khe 2 slot, dài 1.200 mm
• Miệng linear bar, cổ 800 × 150 mm

Khi gửi kích thước, phải ghi rõ đó là:

• Kích thước cổ
• Kích thước mặt
• Kích thước lỗ chờ
• Kích thước phủ bì

Nếu chỉ gửi “600 × 300 mm” mà không có chú thích, nhà sản xuất có thể hiểu là kích thước cổ trong khi đơn vị thi công lại đang nói đến kích thước mặt hoàn thiện.

Kích thước mặt và kích thước phủ bì

Kích thước mặt là kích thước phần nhìn thấy sau khi lắp đặt. Kích thước này thường lớn hơn kích thước cổ do có khung bao quanh.

Quan hệ giữa kích thước mặt và kích thước cổ phụ thuộc vào:

• Chiều rộng khung
• Kiểu lắp nổi hay lắp âm
• Cấu tạo tháo mở
• Loại trần
• Tiêu chuẩn riêng của nhà sản xuất

Không nên tự mặc định rằng kích thước mặt luôn lớn hơn kích thước cổ một giá trị cố định. Hai nhà sản xuất có thể sử dụng chiều rộng khung khác nhau.

Trong hồ sơ đặt hàng nên ghi theo dạng:

Kích thước cổ: 500 × 250 mm; kích thước mặt theo tiêu chuẩn nhà sản xuất

Hoặc:

Kích thước phủ bì yêu cầu: 560 × 310 mm; nhà sản xuất xác nhận lại kích thước cổ

Trường hợp miệng gió phải nằm đúng ô trần, khe trang trí hoặc module nội thất, kích thước mặt cần được ưu tiên kiểm soát. Trường hợp miệng gió nối trực tiếp với ống hoặc hộp chờ đã gia công, kích thước cổ cần được ưu tiên.

Lưu lượng không khí thiết kế

Lưu lượng cho biết lượng không khí cần đi qua mỗi miệng gió trong một đơn vị thời gian.

Đơn vị thường gặp:

• m³/h
• L/s
• CFM

Không nên ghi lưu lượng mà không ghi đơn vị. Ví dụ, con số “500” có thể được hiểu là 500 m³/h, 500 L/s hoặc 500 CFM; sai lệch giữa các cách hiểu này rất lớn.

Lưu lượng của từng miệng cần được lấy từ:

• Bản vẽ thiết kế HVAC
• Bảng thống kê cửa gió
• Kết quả tính tải và phân phối lưu lượng
• Hồ sơ cân bằng gió
• Yêu cầu của đơn vị tư vấn thiết kế

Nếu tổng lưu lượng của một nhánh ống là 2.400 m³/h và nhánh đó có bốn miệng giống nhau, không nên mặc định mỗi miệng nhận đúng 600 m³/h nếu cấu tạo đường ống, vị trí nhánh và tổn thất áp suất không giống nhau. Lưu lượng danh định có thể chia đều trong thiết kế, nhưng khi vận hành vẫn cần van cân bằng và đo kiểm tại hiện trường.

Khi đặt hàng, lưu lượng giúp nhà cung cấp:

• Kiểm tra kích thước có hợp lý hay không
• Ước tính vận tốc qua miệng
• Chọn cấu tạo cánh
• Kiểm tra tổn thất áp suất
• Đánh giá nguy cơ phát sinh tiếng ồn
• Tư vấn tăng hoặc giảm kích thước

Một kích thước có thể gia công được chưa chắc là kích thước phù hợp về mặt khí động học.

Vận tốc không khí

Vận tốc qua miệng gió ảnh hưởng trực tiếp đến độ ồn, tầm thổi, độ khuếch tán và cảm giác gió trong vùng sử dụng.

Vận tốc quá cao có thể gây:

• Tiếng rít qua khe cánh
• Rung miệng hoặc rung trần
• Tổn thất áp suất lớn
• Luồng gió thổi mạnh vào người
• Khó cân bằng lưu lượng

Vận tốc quá thấp có thể làm:

• Tầm thổi không đủ
• Không khí không hòa trộn tốt
• Xuất hiện vùng tù đọng
• Gió lạnh rơi xuống sớm
• Miệng cấp không bao phủ được khu vực thiết kế

Không có một vận tốc duy nhất phù hợp cho mọi công trình. Giá trị lựa chọn phụ thuộc vào:

• Miệng cấp hay miệng hồi
• Không gian yêu cầu yên tĩnh hay thông thường
• Chiều cao lắp đặt
• Khoảng cách đến vùng có người
• Loại miệng và tiết diện thoáng
• Mức áp suất tĩnh sẵn có
• Tiêu chí âm học của dự án

Với văn phòng, khách sạn, phòng họp hoặc phòng ngủ, cần ưu tiên độ ồn thấp. Với nhà xưởng hoặc khu kỹ thuật, có thể chấp nhận vận tốc lớn hơn nếu vẫn nằm trong giới hạn thiết kế của sản phẩm.

Do đó, không nên đưa ra vận tốc chỉ dựa trên diện tích phủ bì. Cần sử dụng diện tích hữu hiệu hoặc dữ liệu lựa chọn của nhà sản xuất.

Tổn thất áp suất

Khi không khí đi qua khung, cánh, van OBD, lưới lọc hoặc hộp plenum, một phần áp suất của hệ thống bị tiêu hao.

Tổn thất áp suất càng lớn thì quạt càng phải tạo áp cao hơn để duy trì lưu lượng. Nếu hệ thống không còn đủ áp suất tĩnh, lưu lượng đo tại miệng sẽ thấp hơn thiết kế.

Tổn thất áp suất phụ thuộc vào:

• Vận tốc không khí
• Tỷ lệ diện tích thoáng
• Góc cánh
• Loại miệng
• Cấu tạo van điều chỉnh
• Cấu tạo hộp plenum
• Lưới lọc
• Độ thu hẹp hoặc mở rộng đột ngột của đường gió

Khi dự án có yêu cầu kỹ thuật cao, nên đề nghị nhà sản xuất cung cấp dữ liệu lựa chọn gồm:

• Lưu lượng
• Tổn thất áp suất
• Mức ồn
• Tầm thổi
• Vận tốc cuối
• Điều kiện thử nghiệm

Không nên so sánh hai mẫu miệng chỉ bằng giá bán. Mẫu có giá thấp hơn nhưng tiết diện thoáng nhỏ hoặc tổn thất áp cao có thể làm giảm hiệu quả của cả hệ thống.

Mức ồn yêu cầu

Tiếng ồn tại miệng gió không chỉ phát sinh từ bản thân miệng. Nó có thể đến từ:

• Vận tốc quá cao
• Dòng khí rối tại hộp plenum
• Van OBD đóng quá nhiều
• Cút hoặc nhánh ống đặt quá gần cổ miệng
• Quạt và đường ống truyền âm
• Cánh miệng bị rung
• Khe gió quá hẹp
• Lắp đặt không kín

Vì vậy, yêu cầu “miệng gió không ồn” là chưa đủ. Cần xác định không gian sử dụng và tiêu chí âm học của dự án.

Đối với phòng ngủ, phòng họp, phòng thu, khách sạn hoặc bệnh viện, mức ồn thường là một tiêu chí lựa chọn quan trọng. Đối với hành lang, nhà xưởng hoặc khu phụ trợ, tiêu chí có thể ít nghiêm ngặt hơn.

Nhà cung cấp chỉ có thể đánh giá mức ồn khi biết tối thiểu:

• Lưu lượng qua miệng
• Kích thước cổ
• Loại miệng
• Phụ kiện đi kèm
• Áp suất hoặc điều kiện đầu vào

Nếu không cung cấp lưu lượng, việc cam kết độ ồn gần như không có cơ sở kỹ thuật.

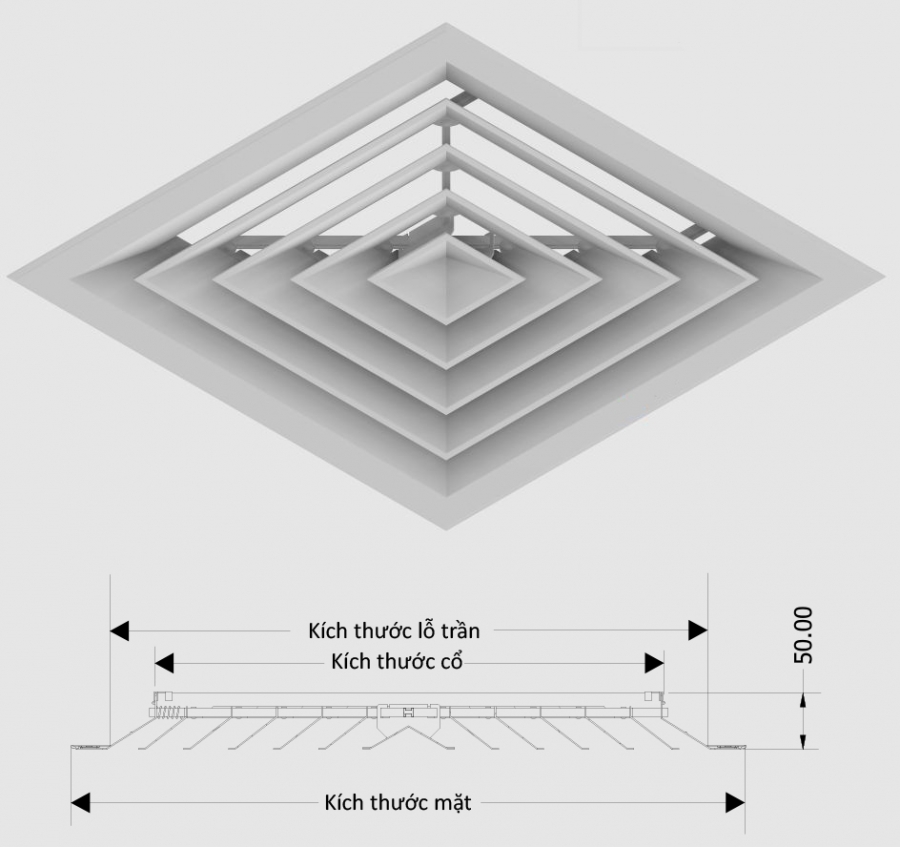

Phân biệt kích thước cổ, kích thước mặt và kích thước lỗ chờ

Đây là lỗi gây nhầm lẫn nhiều nhất khi đặt hàng miệng gió.

Kích thước cổ

Là kích thước phần kết nối với ống hoặc hộp plenum. Đây thường là thông số dùng để gọi kích thước danh nghĩa của sản phẩm.

Kích thước mặt

Là kích thước phần nhìn thấy từ phía phòng. Kích thước mặt bao gồm khung và vùng cánh.

Kích thước lỗ chờ

Là kích thước ô mở trên trần, tường hoặc vách. Lỗ chờ phải đủ để đưa phần cổ hoặc phần thân miệng vào nhưng không được lớn đến mức khung không che kín.

Kích thước phủ bì

Là kích thước ngoài cùng của sản phẩm. Với một số loại miệng, kích thước phủ bì chính là kích thước mặt. Với sản phẩm có tai lắp, cơ cấu tháo mở hoặc khung phụ, hai khái niệm này có thể khác nhau.

Ví dụ thực tế:

Đơn vị thi công đo ô trần rộng 600 × 300 mm và đặt miệng gió “600 × 300”. Nhà sản xuất hiểu đây là kích thước cổ, sau đó cộng thêm khung. Khi giao hàng, mặt miệng lớn hơn ô trần nên không thể lắp.

Cách ghi an toàn hơn:

• Lỗ chờ hoàn thiện: 600 × 300 mm
• Kích thước mặt tối đa: 650 × 350 mm
• Kiểu lắp: lắp âm trần
• Nhà sản xuất xác nhận kích thước cổ trước khi gia công

Đối với công trình có nhiều loại trần, nên kiểm tra kích thước tại hiện trường thay vì chỉ lấy số liệu từ bản vẽ kiến trúc.

Cách xác định kích thước miệng gió từ lưu lượng

Khi chưa có kích thước, có thể ước tính sơ bộ theo lưu lượng và vận tốc mục tiêu.

Giả sử một miệng cấp cần phân phối 900 m³/h.

Đổi sang m³/s:

900 ÷ 3.600 = 0,25 m³/s

Nếu chọn vận tốc trung bình sơ bộ 2,5 m/s, diện tích dòng khí cần thiết là:

A = Q ÷ V = 0,25 ÷ 2,5 = 0,10 m²

Một kích thước hình học gần với diện tích này có thể là 500 × 200 mm.

Tuy nhiên, đây mới là bước ước tính ban đầu. Miệng 500 × 200 mm có diện tích hình học 0,10 m² nhưng diện tích hữu hiệu sẽ nhỏ hơn do khung và cánh chiếm chỗ. Vì vậy, vận tốc thực qua vùng thoáng sẽ cao hơn 2,5 m/s.

Quy trình đúng phải là:

1. Tính diện tích sơ bộ từ lưu lượng
2. Chọn một hoặc vài kích thước tiêu chuẩn
3. Kiểm tra diện tích hữu hiệu của mẫu miệng
4. Kiểm tra tổn thất áp suất
5. Kiểm tra mức ồn
6. Kiểm tra tầm thổi và vùng bao phủ
7. Điều chỉnh kích thước hoặc số lượng miệng nếu cần

Công thức diện tích chỉ giúp sàng lọc kích thước. Nó không thay thế dữ liệu kỹ thuật của nhà sản xuất.

Hướng thổi và hình dạng luồng khí cần khai báo thế nào?

Miệng cấp gió không chỉ đưa không khí vào phòng mà còn phải đưa khí đến đúng vùng sử dụng.

Các yêu cầu thường gặp gồm:

• Thổi một hướng
• Thổi hai hướng
• Thổi ba hướng
• Thổi bốn hướng
• Thổi ngang theo trần
• Thổi xiên xuống
• Thổi thẳng xuống
• Điều chỉnh độc lập theo hai phương
• Phân phối qua một hoặc nhiều khe

Hướng thổi cần được xác định dựa trên:

• Vị trí miệng so với tường
• Vị trí người sử dụng
• Chiều cao trần
• Hình dạng phòng
• Vị trí nguồn nhiệt
• Khoảng cách giữa các miệng
• Khoảng cách tới miệng hồi
• Yêu cầu thẩm mỹ

Ví dụ, miệng khuếch tán đặt gần tường không nhất thiết nên thổi bốn hướng. Một phần lưu lượng có thể bị thổi trực tiếp vào tường, làm giảm hiệu quả phân phối. Trong trường hợp này, cấu hình thổi một, hai hoặc ba hướng có thể phù hợp hơn.

Với miệng nan đôi, cần ghi rõ:

• Cánh trước nằm ngang hay thẳng đứng
• Cánh sau nằm ngang hay thẳng đứng
• Cánh điều chỉnh được hay cố định
• Hướng ưu tiên của luồng khí

Với miệng khe dài, cần xác định thêm:

• Số khe
• Chiều rộng mỗi khe
• Hướng thổi của từng khe
• Có thanh chỉnh hướng hay không
• Các đoạn miệng ghép liên tục hay tách rời

Cách chọn vật liệu miệng gió

Vật liệu không nên được lựa chọn chỉ dựa trên giá. Cần xét đến môi trường sử dụng, nguy cơ ăn mòn, yêu cầu vệ sinh, khối lượng, khả năng gia công và thẩm mỹ.

Nhôm định hình

Nhôm là vật liệu phổ biến cho miệng gió nội thất vì có khối lượng nhẹ, dễ tạo hình và thuận lợi khi sơn hoàn thiện.

Phù hợp với:

• Văn phòng
• Trung tâm thương mại
• Khách sạn
• Căn hộ
• Trường học
• Công trình dân dụng
• Khu vực trong nhà có độ ẩm thông thường

Ưu điểm thực tế:

• Nhẹ, giảm tải cho trần
• Dễ tạo cánh và khung có hình dạng ổn định
• Bề mặt phù hợp với sơn tĩnh điện
• Tính thẩm mỹ cao
• Thuận tiện cho sản phẩm kích thước lớn

Giới hạn:

• Có thể móp khi va đập mạnh
• Không phải lựa chọn mặc định cho môi trường hóa chất
• Cần kiểm soát chiều dày và độ cứng với miệng kích thước lớn
• Liên kết và khung có thể biến dạng nếu gia công quá mỏng

Khi đặt hàng, không nên chỉ ghi “nhôm”. Nên làm rõ nhôm định hình hay nhôm tấm, chiều dày hoặc cấu tạo theo tiêu chuẩn của nhà sản xuất.

Thép sơn hoàn thiện

Thép có độ cứng tốt, phù hợp với sản phẩm cần độ chắc chắn hoặc yêu cầu gia công từ tấm.

Phù hợp với:

• Khu kỹ thuật
• Nhà xưởng
• Miệng gió công nghiệp
• Sản phẩm có kết cấu đặc biệt
• Một số loại cửa gió chống mưa và cửa lấy gió ngoài trời

Điểm cần lưu ý là thép carbon có nguy cơ ăn mòn nếu lớp bảo vệ bị hỏng, đặc biệt trong môi trường ẩm hoặc ngoài trời. Vì vậy cần chỉ định rõ phương pháp xử lý bề mặt, lớp sơn và điều kiện sử dụng.

Inox

Inox thường được chọn khi công trình có yêu cầu cao về vệ sinh, chống ăn mòn hoặc khả năng lau rửa.

Phù hợp với:

• Bếp công nghiệp
• Phòng sạch
• Khu chế biến thực phẩm
• Phòng thí nghiệm
• Khu vực ẩm
• Môi trường cần vệ sinh thường xuyên

Tuy nhiên, ghi “inox” vẫn chưa đủ. Cần xác định mác vật liệu nếu dự án có yêu cầu cụ thể, đồng thời làm rõ:

• Bề mặt bóng hay xước
• Hướng xước
• Chiều dày
• Mối hàn có xử lý hay không
• Có yêu cầu bo cạnh hay không

Inox không tự động đồng nghĩa với phù hợp cho mọi môi trường ăn mòn. Việc lựa chọn vẫn phụ thuộc vào tác nhân hóa học và điều kiện vận hành thực tế.

Màu sơn và hoàn thiện bề mặt

Màu sắc của miệng gió ảnh hưởng trực tiếp đến sự đồng bộ với trần, tường và thiết kế nội thất.

Các cách ghi màu thường gặp:

• Trắng tiêu chuẩn của nhà sản xuất
• Mã màu RAL
• Màu theo mẫu duyệt
• Anodized tự nhiên
• Inox bóng
• Inox xước
• Sơn theo màu trần

Ghi “màu trắng” có thể chưa đủ vì các hệ màu trắng khác nhau có độ ấm, độ sáng và độ bóng khác nhau. Trong công trình yêu cầu thẩm mỹ cao, nên cung cấp mã màu hoặc mẫu đối chứng.

Ngoài màu, cần xác định:

• Sơn tĩnh điện hay sơn ướt
• Bề mặt bóng, bán bóng hay mờ
• Sơn một mặt hay toàn bộ chi tiết
• Có yêu cầu chống ăn mòn hay không
• Có cần duyệt mẫu trước sản xuất hàng loạt hay không

Với miệng khe dài hoặc linear bar chạy liên tục, sai khác nhỏ về màu và độ bóng giữa các lô sản xuất có thể dễ nhận thấy. Vì vậy nên thống nhất mẫu duyệt và sản xuất đồng bộ theo từng khu vực.

Các phụ kiện cần xác định cùng miệng gió

Phụ kiện phía sau miệng gió ảnh hưởng đáng kể đến khả năng lắp đặt và vận hành. Không nên xem phụ kiện là phần có thể bổ sung tùy ý sau khi sản xuất.

Van chỉnh lưu lượng OBD

OBD được lắp phía sau miệng để điều chỉnh lưu lượng.

Cần làm rõ:

• Có OBD hay không
• OBD cánh đối xứng hay cấu tạo khác
• Điều chỉnh từ mặt trước hay phía sau
• Có tháo mặt miệng để thao tác hay không
• Vật liệu của OBD
• OBD gắn liền hay giao rời

OBD phù hợp để cân chỉnh lưu lượng, nhưng không nên dùng để xử lý một sai lệch quá lớn của thiết kế. Khi đóng van quá nhiều, vận tốc cục bộ và tiếng ồn có thể tăng mạnh.

Hộp plenum

Plenum box giúp kết nối miệng gió với ống mềm hoặc ống chính, đồng thời phân phối không khí vào toàn bộ bề mặt miệng.

Thông số hộp plenum nên gồm:

• Kích thước dài × rộng × cao
• Vị trí cổ vào
• Hướng cổ vào
• Đường kính hoặc kích thước cổ ống
• Vật liệu và chiều dày
• Có bảo ôn hay không
• Loại bảo ôn
• Có tấm đục lỗ hoặc cơ cấu phân phối bên trong hay không
• Có tai treo hay không

Chiều cao hộp quá thấp hoặc cổ vào đặt quá gần mặt miệng có thể làm dòng khí phân bố không đều. Một phần miệng nhận nhiều gió, phần còn lại nhận ít gió, đặc biệt với miệng khe dài.

Lưới lọc

Miệng hồi có lưới lọc cần xác định:

• Loại lọc
• Kích thước lọc
• Chiều dày
• Cấp lọc nếu có yêu cầu
• Cách tháo lắp
• Hướng mở
• Có khung giữ lọc hay không

Lưới lọc làm tăng trở lực và sẽ tiếp tục tăng trở lực khi bám bụi. Vì vậy quạt, đường ống và miệng hồi phải được thiết kế có xét đến trạng thái lọc thực tế, không chỉ trạng thái lọc sạch.

Khung tháo mở hoặc cửa thăm

Miệng gió có thể được sử dụng đồng thời như cửa tiếp cận thiết bị phía trên trần.

Cần ghi rõ:

• Bản lề hay tháo rời
• Chốt khóa
• Hướng mở
• Kích thước khoảng mở hữu ích
• Tần suất bảo trì
• Vị trí thiết bị cần tiếp cận

Không nên mặc định rằng tháo được mặt miệng đồng nghĩa với đủ không gian bảo trì. Kích thước mở phải phù hợp với thao tác thực tế.

Lưới chống côn trùng và chống mưa

Với cửa lấy gió ngoài trời hoặc cửa xả, cần cân nhắc:

• Lá sách chống mưa
• Lưới chống côn trùng
• Lưới bảo vệ
• Gờ thoát nước
• Máng hứng nước
• Vật liệu chống ăn mòn
• Độ nghiêng cánh

Lưới và lá sách làm giảm tiết diện thoáng. Nếu giữ nguyên kích thước nhưng bổ sung nhiều lớp bảo vệ, vận tốc qua cửa sẽ tăng và tổn thất áp suất cũng tăng.

Thông số riêng theo từng loại miệng gió

Ngoài bộ thông số chung, mỗi loại miệng cần thêm các dữ liệu riêng.

Miệng gió nan đơn và nan đôi

Cần xác định:

• Kích thước cổ
• Hướng cánh trước
• Hướng cánh sau
• Cánh cố định hay điều chỉnh
• Khoảng cách cánh
• Có OBD hay không
• Kiểu khung
• Kiểu lắp vít nổi, vít chìm hay kẹp

Miệng nan đôi phù hợp khi cần điều chỉnh hướng theo hai phương. Miệng nan đơn phù hợp khi chỉ cần điều chỉnh theo một phương hoặc dùng cho một số vị trí hồi gió.

Miệng khuếch tán vuông

Cần xác định:

• Kích thước cổ
• Kích thước mặt
• Số hướng thổi
• Cổ vuông hay tròn
• Lõi cố định hay tháo được
• Có OBD hay không
• Có plenum box hay không
• Loại trần lắp đặt

Với trần module, kích thước mặt cần tương thích với ô trần. Với trần thạch cao, cần xác định phương án cố định và kích thước lỗ chờ.

Miệng khe dài

Cần xác định:

• Chiều dài
• Số khe
• Chiều rộng khe
• Hướng thổi
• Thanh chỉnh hướng
• Màu phần trong khe
• Đầu bịt
• Kiểu ghép nối
• Góc nối nếu chạy theo hình học trần
• Plenum box đi liền hay chia đoạn
• Vị trí cổ ống

Đối với tuyến miệng khe dài, cần phân biệt rõ:

• Chiều dài nhìn thấy
• Chiều dài từng module sản xuất
• Chiều dài hộp plenum
• Vị trí mối nối
• Vị trí cấp gió

Một tuyến dài 6 m không nhất thiết được sản xuất thành một thanh 6 m. Sản phẩm thường phải chia thành các module để vận chuyển và lắp đặt, nhưng mối nối cần được bố trí sao cho không ảnh hưởng thẩm mỹ.

Linear bar grille

Cần xác định:

• Chiều dài và chiều rộng
• Góc nghiêng của thanh
• Khoảng cách thanh
• Khung có viền hay không viền
• Dùng cấp, hồi hay đối lưu
• Có lõi tháo được hay không
• Có OBD hoặc lưới lọc hay không
• Kiểu nối module

Khoảng cách thanh và góc thanh ảnh hưởng đến diện tích thoáng, khả năng nhìn xuyên và hướng dòng khí. Vì vậy không nên thay đổi cấu tạo chỉ để giảm giá mà không đánh giá lại hiệu suất.

Miệng gió hồi có lọc

Cần xác định:

• Kích thước cổ
• Kích thước lọc
• Loại lọc
• Hướng mở
• Kiểu bản lề
• Khóa
• Không gian tháo lọc
• Lưu lượng hồi
• Trở lực cho phép

Nếu lọc cần thay định kỳ, phải kiểm tra khoảng không phía dưới hoặc phía trước để tháo lọc. Một sản phẩm đúng kích thước nhưng không đủ không gian thao tác vẫn là một thiết kế khó bảo trì.

Miệng gió ngoài trời

Cần xác định:

• Lưu lượng lấy hoặc xả
• Kích thước lỗ mở
• Vận tốc qua mặt
• Hướng mưa chủ đạo
• Lá sách chống mưa
• Lưới chống côn trùng
• Vật liệu
• Lớp phủ chống ăn mòn
• Máng hứng hoặc lỗ thoát nước
• Phương án liên kết vào tường

Cửa ngoài trời phải đồng thời giải quyết ba yêu cầu: thông gió, hạn chế nước mưa và chống xâm nhập của côn trùng hoặc vật thể. Tăng khả năng chống mưa thường làm giảm diện tích thoáng, vì vậy cần kiểm tra lại kích thước theo lưu lượng.

Thông số kiểu lắp đặt miệng gió thường bị bỏ sót

Cùng một mẫu miệng gió nhưng phương án lắp đặt khác nhau có thể cần khung và phụ kiện khác nhau.

Các kiểu lắp phổ biến:

• Lắp trên trần thạch cao
• Lắp trên trần module
• Lắp trực tiếp vào ống gió
• Lắp vào hộp plenum
• Lắp trên tường
• Lắp ngoài trời
• Lắp trên sàn
• Lắp âm không viền
• Lắp nổi có khung
• Lắp bằng vít
• Lắp bằng kẹp
• Lắp bằng lò xo

Khi đặt hàng cần cung cấp:

• Loại bề mặt lắp
• Chiều dày tấm trần hoặc vách
• Có khung xương hay không
• Vị trí bắt vít
• Yêu cầu giấu vít
• Hướng tháo lắp
• Khả năng tiếp cận phía sau

Đặc biệt với sản phẩm không viền hoặc âm trần, sai số hoàn thiện kiến trúc có thể ảnh hưởng trực tiếp đến khe tiếp giáp. Nhà sản xuất miệng gió, đơn vị trần và đơn vị thi công HVAC cần thống nhất chi tiết trước khi sản xuất hàng loạt.

Những lỗi phổ biến khi đặt hàng miệng gió

Chỉ gửi chiều dài × chiều rộng

Nhà cung cấp không biết đó là kích thước cổ, mặt hay lỗ chờ. Sản phẩm có nguy cơ không lắp vừa.

Cách khắc phục: ghi rõ loại kích thước và đính kèm chi tiết mặt cắt nếu vị trí lắp phức tạp.

Không cung cấp lưu lượng

Nhà sản xuất chỉ có thể gia công theo kích thước, không thể kiểm tra vận tốc, độ ồn, tổn thất áp suất hoặc tầm thổi.

Cách khắc phục: ghi lưu lượng cho từng mã miệng hoặc từng nhóm miệng giống nhau.

Dùng một mẫu miệng cho mọi vị trí

Miệng gần tường, giữa phòng, hành lang và khu vực trần cao có yêu cầu phân phối khí khác nhau.

Cách khắc phục: phân nhóm theo vị trí, hướng thổi và chức năng sử dụng.

Nhầm kích thước bản vẽ với kích thước hiện trường

Lỗ chờ, trần và hộp gió thực tế có thể khác hồ sơ thiết kế.

Cách khắc phục: đo xác nhận các vị trí quan trọng trước khi chốt sản xuất.

Không chỉ định vật liệu chi tiết

Cụm từ “miệng nhôm” hoặc “miệng inox” chưa thể hiện chiều dày, cấu tạo, mác vật liệu và hoàn thiện bề mặt.

Cách khắc phục: lập yêu cầu kỹ thuật hoặc yêu cầu nhà sản xuất xác nhận cấu tạo tiêu chuẩn.

Bỏ sót OBD hoặc plenum box

Miệng được giao đến công trường nhưng không thể nối với ống hoặc không có phương tiện cân chỉnh lưu lượng.

Cách khắc phục: kiểm tra từng mã miệng cùng phụ kiện phía sau, không tách rời hai phần khi duyệt đơn hàng.

Không kiểm tra không gian trần

Hộp plenum hoặc cổ ống có thể va vào dầm, ống nước, máng cáp hoặc hệ thống chữa cháy.

Cách khắc phục: phối hợp bản vẽ MEP và kiểm tra chiều cao trần trước khi chốt chiều cao hộp.

Chọn miệng quá nhỏ để tiết kiệm diện tích

Miệng nhỏ làm vận tốc tăng, kéo theo nguy cơ tăng tiếng ồn và tổn thất áp suất.

Cách khắc phục: đánh giá theo lưu lượng và dữ liệu khí động học, không chọn kích thước chỉ theo thẩm mỹ.

Chọn miệng quá lớn nhưng lưu lượng quá thấp

Miệng lớn chưa chắc luôn tốt. Nếu vận tốc ra quá thấp, tầm thổi có thể không đủ và không khí cấp không hòa trộn hiệu quả.

Cách khắc phục: kiểm tra đồng thời tầm thổi, vận tốc cuối và chiều cao lắp đặt.

Không duyệt mẫu trước khi sản xuất hàng loạt

Sai khác về màu, khung, góc cánh hoặc kiểu lắp chỉ được phát hiện khi hàng đã giao toàn bộ.

Cách khắc phục: duyệt mẫu vật lý hoặc mẫu đầu tiên đối với dự án có yêu cầu thẩm mỹ cao.

Quy trình đặt hàng miệng gió hạn chế sai sót

Bước 1: Lập bảng thống kê cửa gió

Mỗi dòng nên tương ứng với một mã sản phẩm hoặc một nhóm sản phẩm hoàn toàn giống nhau.

Các cột nên có:

• Mã miệng
• Khu vực
• Chức năng
• Loại miệng
• Kích thước cổ
• Kích thước mặt
• Lưu lượng
• Hướng thổi
• Vật liệu
• Màu
• Phụ kiện
• Kiểu lắp
• Số lượng
• Ghi chú

Bước 2: Đối chiếu với bản vẽ HVAC

Kiểm tra:

• Mã trên mặt bằng
• Lưu lượng tại từng vị trí
• Kích thước nhánh ống
• Vị trí van cân bằng
• Hướng kết nối
• Không gian lắp hộp plenum

Không nên lập bảng đặt hàng tách rời bản vẽ vì mã miệng có thể bị trùng hoặc áp dụng sai khu vực.

Bước 3: Đối chiếu với bản vẽ kiến trúc và nội thất

Kiểm tra:

• Loại trần
• Module trần
• Kích thước ô chờ
• Cao độ trần
• Màu hoàn thiện
• Hướng đường nét kiến trúc
• Vị trí đèn, đầu báo và sprinkler

Miệng gió đúng kỹ thuật nhưng lệch đường trần hoặc sai màu vẫn có thể bị từ chối khi nghiệm thu kiến trúc.

Bước 4: Kiểm tra lưu lượng và kích thước

Với từng mã miệng, cần trả lời:

• Lưu lượng này có phù hợp với kích thước không?
• Vận tốc có quá cao hay quá thấp không?
• Tổn thất áp suất có nằm trong khả năng của hệ thống không?
• Tầm thổi có đủ đến vùng sử dụng không?
• Mức ồn có phù hợp với loại phòng không?

Nếu không có dữ liệu lựa chọn, cần yêu cầu nhà cung cấp xác nhận thay vì chỉ duyệt bản vẽ kích thước.

Bước 5: Kiểm tra phụ kiện

Xác nhận rõ:

• OBD
• Hộp plenum
• Cổ ống
• Bảo ôn
• Lưới lọc
• Khung tháo mở
• Lưới chống côn trùng
• Phụ kiện treo và lắp đặt

Bước 6: Đo kiểm hiện trường

Nên đo xác nhận đối với:

• Miệng chạy dài
• Miệng nằm trong hốc kiến trúc
• Miệng không viền
• Vị trí có dầm hoặc xung đột MEP
• Sản phẩm sản xuất theo kích thước riêng
• Khu vực đã hoàn thiện trần

Bước 7: Yêu cầu bản vẽ xác nhận sản xuất

Bản vẽ xác nhận nên thể hiện:

• Hình chiếu mặt
• Mặt cắt
• Kích thước cổ
• Kích thước mặt
• Chiều cao sản phẩm
• Vị trí cổ hộp
• Cấu tạo phụ kiện
• Vật liệu
• Màu
• Kiểu lắp
• Số lượng

Không nên phê duyệt chỉ bằng tên sản phẩm và bảng báo giá.

Bước 8: Duyệt mẫu

Mẫu cần được kiểm tra về:

• Kích thước
• Độ cứng
• Cấu tạo cánh
• Khả năng điều chỉnh
• Chất lượng sơn
• Màu sắc
• Mối ghép
• Cơ cấu tháo mở
• Độ kín khi lắp với plenum

Bước 9: Nghiệm thu và cân bằng gió

Sau khi lắp đặt, lưu lượng thực tế cần được đo và cân chỉnh. Kích thước đúng không đồng nghĩa với lưu lượng tự động đúng.

Nếu lưu lượng không đạt, cần kiểm tra toàn hệ thống:

• Van cân bằng
• OBD
• Rò rỉ đường ống
• Trở lực lọc
• Tổn thất tại hộp plenum
• Áp suất quạt
• Cấu tạo nhánh ống
• Vị trí đo

Không nên quy toàn bộ nguyên nhân cho miệng gió khi chưa kiểm tra các thành phần liên quan.

Mẫu thông tin đặt hàng miệng gió

Một yêu cầu đặt hàng rõ ràng có thể trình bày như sau:

Mã: SG-01
Chức năng: Miệng cấp gió điều hòa
Loại: Miệng nan đôi, cánh điều chỉnh độc lập
Kích thước cổ: 500 × 250 mm
Lưu lượng thiết kế: 850 m³/h
Hướng cánh trước: Nằm ngang
Hướng cánh sau: Thẳng đứng
Vật liệu: Nhôm định hình
Hoàn thiện: Sơn tĩnh điện màu trắng theo mẫu duyệt
Phụ kiện: OBD điều chỉnh từ mặt trước
Kiểu lắp: Lắp trên tường, vít chìm
Số lượng: 12 bộ
Yêu cầu bổ sung: Nhà sản xuất kiểm tra vận tốc, tổn thất áp suất và độ ồn theo lưu lượng thiết kế

Ví dụ với miệng khe:

Mã: LSD-02
Chức năng: Cấp gió khu vực sảnh
Loại: Miệng khe dài 2 slot
Chiều dài hoàn thiện: 1.500 mm
Số khe: 2
Hướng thổi: Hai hướng
Lưu lượng: 600 m³/h
Màu khung: Theo màu trần
Màu trong khe: Đen
Phụ kiện: Plenum box bảo ôn, cổ vào tròn Ø200 mm
Vị trí cổ: Giữa hộp, hướng ngang
Kiểu lắp: Âm trần thạch cao
Yêu cầu: Duyệt mẫu và bản vẽ mặt cắt trước sản xuất

Checklist kiểm tra trước khi phát hành đơn hàng

Trước khi chốt đơn, cần xác nhận đầy đủ:

• Đúng mã miệng trên bản vẽ
• Đúng chức năng cấp, hồi, hút hoặc xả
• Đúng loại cánh và cấu tạo
• Đã phân biệt kích thước cổ, mặt và lỗ chờ
• Có lưu lượng và đơn vị rõ ràng
• Đã kiểm tra vận tốc sơ bộ
• Đã xem xét tổn thất áp suất
• Đã xác định hướng thổi
• Đã chọn vật liệu phù hợp môi trường
• Có mã màu hoặc mẫu duyệt
• Đã xác định kiểu lắp
• Đã xác định OBD
• Đã xác định plenum box
• Đã xác định bảo ôn
• Đã xác định lưới lọc hoặc lưới chống côn trùng
• Đã kiểm tra không gian phía trên trần
• Đã đo các vị trí đặc biệt tại hiện trường
• Có bản vẽ xác nhận sản xuất
• Có mẫu duyệt khi cần
• Có số lượng và khu vực giao hàng rõ ràng

Muốn đặt đúng miệng gió, không nên bắt đầu bằng câu hỏi “kích thước bao nhiêu” mà phải bắt đầu từ ba vấn đề: miệng dùng để làm gì, cần truyền bao nhiêu không khí và kết nối với cấu kiện nào.

Kích thước cổ quyết định khả năng lắp ghép; lưu lượng và cấu tạo quyết định đặc tính khí động học; vật liệu và lớp hoàn thiện quyết định độ bền cùng thẩm mỹ. Hướng thổi, OBD, plenum box, lưới lọc và kiểu lắp lại quyết định sản phẩm có vận hành và bảo trì thuận tiện hay không.

Một đơn hàng đầy đủ không chỉ giúp nhà sản xuất gia công đúng kích thước. Nó còn giảm nguy cơ phải sửa trần, thay miệng, tăng áp quạt, xử lý tiếng ồn hoặc cân chỉnh lại toàn bộ hệ thống sau khi lắp đặt.
