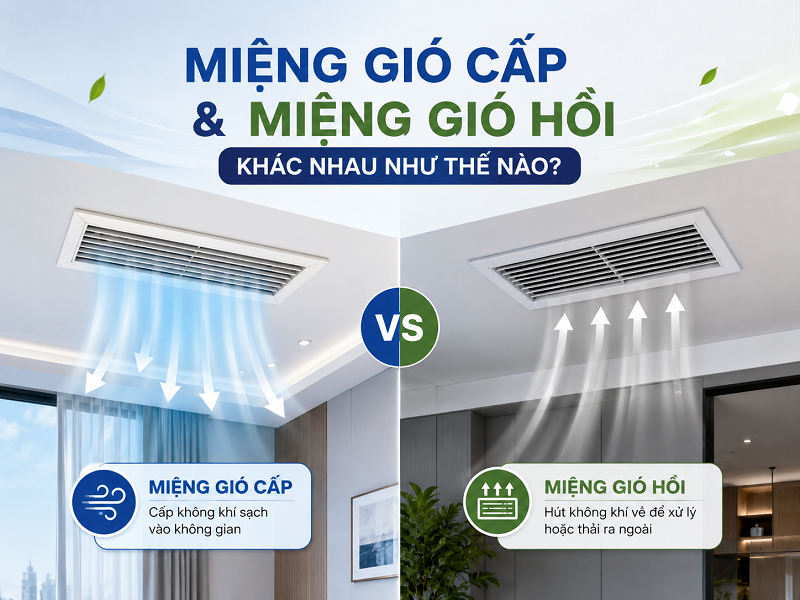

Miệng gió cấp và miệng gió hồi khác nhau như thế nào

Tuy nhiên, nhiều người khi nhìn vào bản vẽ hoặc công trình thực tế thường cho rằng hai loại miệng gió này gần như giống nhau vì đều được làm bằng nhôm định hình, lắp trên trần hoặc tường và kết nối với hệ thống ống gió. Chính sự tương đồng về hình thức khiến không ít người nhầm lẫn rằng chúng có thể thay thế cho nhau.

Thực tế hoàn toàn ngược lại.

Miệng gió cấp và miệng gió hồi được thiết kế dựa trên hai nguyên lý khí động học khác nhau, đảm nhiệm hai nhiệm vụ trái ngược trong hệ thống HVAC. Nếu lựa chọn sai hoặc bố trí không hợp lý, hiệu quả làm lạnh, chất lượng không khí, mức tiêu thụ điện và tuổi thọ của toàn bộ hệ thống đều có thể bị ảnh hưởng.

Bài viết dưới đây sẽ phân tích chi tiết sự khác biệt giữa hai loại miệng gió dưới góc độ kỹ thuật, đồng thời giải thích vì sao các kỹ sư HVAC luôn tính toán rất kỹ vị trí, kích thước và thông số của từng miệng gió ngay từ giai đoạn thiết kế.

Miệng gió cấp và miệng gió hồi là gì?

Trước khi so sánh sự khác nhau, cần hiểu đúng vai trò của từng loại trong chu trình tuần hoàn không khí.

Miệng gió cấp (Supply Air Diffuser/Grille) là gì?

Miệng gió cấp là điểm cuối của đường ống gió cấp, nơi không khí đã được xử lý tại AHU (Air Handling Unit), FCU (Fan Coil Unit) hoặc dàn lạnh trung tâm được đưa vào không gian sử dụng.

Không khí trước khi đi qua miệng gió cấp thường đã trải qua các công đoạn:

• Làm lạnh hoặc gia nhiệt.

• Lọc bụi.

• Điều chỉnh độ ẩm.

• Pha trộn với gió tươi theo tỷ lệ thiết kế.

• Xử lý mùi hoặc vi sinh (đối với một số hệ thống đặc biệt).

Nhiệm vụ của miệng gió cấp không chỉ là đưa không khí vào phòng mà còn phải phân phối luồng khí đồng đều, hạn chế gió lùa và tạo cảm giác thoải mái cho người sử dụng.

Chính vì vậy, miệng gió cấp thường được thiết kế với nhiều dạng khuếch tán như:

• Miệng gió khuếch tán 4 hướng.

• Miệng gió nan T.

• Miệng gió khe dài (Linear Slot Diffuser).

• Miệng gió nan bầu dục.

• Miệng gió xoáy (Swirl Diffuser).

Mỗi loại được lựa chọn dựa trên lưu lượng gió, chiều cao trần và yêu cầu phân phối không khí của từng công trình.

Miệng gió hồi (Return Air Grille) là gì?

Miệng gió hồi là bộ phận thu hồi không khí trong phòng trở về hệ thống HVAC.

Sau khi được cấp vào không gian, không khí sẽ hấp thụ:

• Nhiệt từ con người và thiết bị.

• Hơi ẩm.

• Bụi.

• Mùi.

• Khí CO₂ và các chất ô nhiễm phát sinh trong quá trình sử dụng.

Miệng gió hồi có nhiệm vụ thu hồi lượng không khí này để đưa trở lại AHU hoặc FCU nhằm tiếp tục xử lý, tái tuần hoàn hoặc thải ra ngoài tùy theo thiết kế của hệ thống.

Khác với miệng gió cấp, miệng gió hồi không cần tạo tia gió hay phân phối không khí. Mục tiêu chính là thu hồi lưu lượng với tổn thất áp suất thấp và độ ồn nhỏ, vì vậy cấu tạo thường đơn giản hơn và nhiều trường hợp được tích hợp lưới lọc bụi thô để bảo vệ thiết bị phía sau.

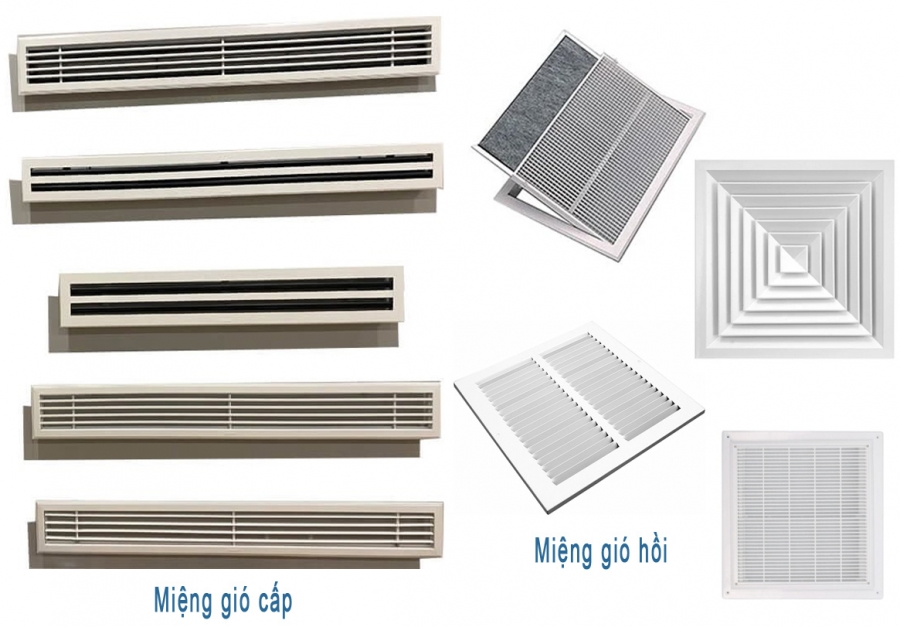

Miệng gió cấp và miệng gió hồi khác nhau như thế nào?

Mặc dù cùng là điểm đầu cuối của hệ thống ống gió, nhưng miệng gió cấp và miệng gió hồi khác nhau ở gần như mọi khía cạnh, từ chức năng, nguyên lý hoạt động đến yêu cầu thiết kế.

Khác nhau về chức năng

Đây là điểm khác biệt cơ bản nhất.

Miệng gió cấp có nhiệm vụ đưa không khí đã được xử lý vào không gian sử dụng. Luồng khí này có thể là không khí lạnh, không khí nóng hoặc không khí tươi tùy theo chế độ vận hành của hệ thống HVAC.

Trong khi đó, miệng gió hồi đảm nhiệm nhiệm vụ thu hồi không khí trong phòng để đưa trở lại thiết bị xử lý. Không khí hồi thường chứa nhiệt dư, hơi ẩm và các chất ô nhiễm phát sinh trong quá trình sử dụng.

Nói cách khác:

• Miệng gió cấp là "đầu ra" của thiết bị xử lý không khí.

• Miệng gió hồi là "đầu vào" của chu trình tuần hoàn.

Khác nhau về hướng lưu chuyển không khí

Luồng khí tại miệng gió cấp luôn di chuyển từ hệ thống HVAC ra không gian sử dụng.

Ngược lại, luồng khí tại miệng gió hồi luôn di chuyển từ không gian sử dụng trở về hệ thống xử lý.

Chính sự khác biệt về hướng lưu chuyển này là cơ sở để kỹ sư tính toán lưu lượng, áp suất và vị trí lắp đặt của từng loại miệng gió.

Khác nhau về cấu tạo

Miệng gió cấp có cấu tạo phức tạp hơn nhằm điều khiển hướng và phạm vi phân phối không khí.

Tùy từng ứng dụng, sản phẩm có thể được trang bị:

• Nan chỉnh hướng.

• Bộ khuếch tán.

• Van điều chỉnh lưu lượng (Volume Control Damper).

• Plenum box.

• Vật liệu tiêu âm.

Trong khi đó, miệng gió hồi ưu tiên diện tích thoáng lớn để giảm sức cản của dòng khí.

Nhiều sản phẩm được thiết kế với:

• Nan cố định.

• Khung tháo lắp nhanh.

• Lưới lọc bụi.

• Cửa mở bảo trì.

Do không cần điều khiển hướng gió nên cấu tạo của miệng hồi thường đơn giản hơn đáng kể.

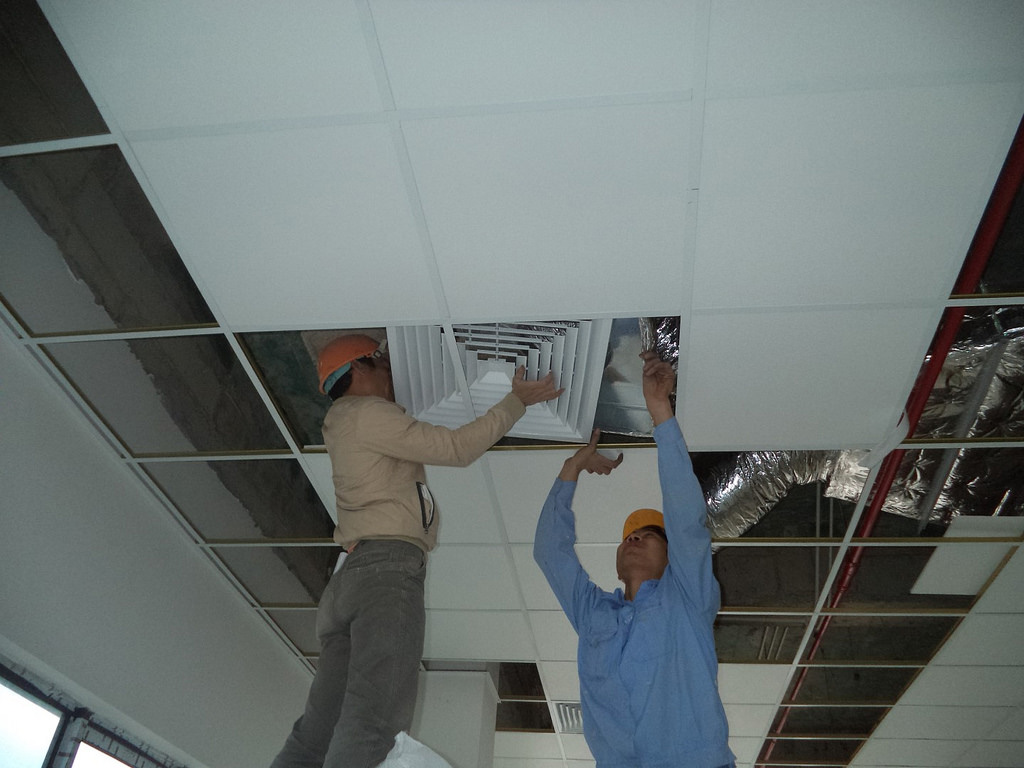

Khác nhau về vị trí lắp đặt

Miệng gió cấp thường được bố trí:

• Trên trần.

• Cao trên tường.

• Hoặc tại các vị trí có khả năng phân phối không khí đều khắp không gian.

Trong khi đó, miệng gió hồi có thể được bố trí:

• Trên trần.

• Trên tường.

• Gần sàn.

Vị trí cụ thể phụ thuộc vào:

• Kiểu hồi trần hay hồi thấp.

• Đặc điểm phân bố nguồn nhiệt.

• Yêu cầu cân bằng áp suất.

• Mục đích sử dụng của công trình.

Điểm quan trọng là khoảng cách giữa miệng gió cấp và miệng gió hồi phải được tính toán hợp lý để tránh hiện tượng không khí vừa được cấp đã bị hút trở lại ngay lập tức.

Khác nhau về thông số kỹ thuật

Ngoài hình dạng và chức năng, hai loại miệng gió còn khác nhau ở nhiều thông số kỹ thuật quan trọng.

Các giá trị trên chỉ mang tính tham khảo. Thông số cụ thể sẽ phụ thuộc vào lưu lượng thiết kế, loại miệng gió và yêu cầu của từng dự án.

Bảng so sánh tổng hợp

Để dễ hình dung, có thể tóm tắt sự khác biệt như sau:

Vì sao miệng gió cấp và miệng gió hồi được thiết kế khác nhau?

Sau khi hiểu sự khác biệt về chức năng, nhiều người sẽ đặt ra câu hỏi: Tại sao hai loại miệng gió lại phải có cấu tạo và kích thước khác nhau, trong khi cùng kết nối với hệ thống ống gió?

Câu trả lời nằm ở nguyên lý phân phối không khí (Air Distribution) của hệ thống HVAC.

Một hệ thống điều hòa không chỉ có nhiệm vụ tạo ra không khí lạnh hay nóng mà còn phải đưa luồng không khí đó đến đúng vị trí, với đúng lưu lượng, đúng vận tốc và đúng thời điểm. Đồng thời, hệ thống cũng phải thu hồi không khí đã sử dụng một cách hiệu quả để tiếp tục xử lý.

Vì vậy, kỹ sư HVAC không thiết kế miệng gió chỉ dựa trên hình dáng hay tính thẩm mỹ mà dựa trên các nguyên lý khí động học như:

• Airflow Pattern (mô hình chuyển động của không khí)

• Coanda Effect (hiệu ứng bám trần)

• Throw (khoảng cách thổi)

• Spread (độ mở của luồng gió)

• Induction (khả năng cuốn theo không khí xung quanh)

• Face Velocity (vận tốc gió qua mặt miệng gió)

• Pressure Drop (tổn thất áp suất)

Chính những yếu tố này quyết định việc một miệng gió được thiết kế để thổi hay để hút.

Cơ chế tuần hoàn không khí trong hệ thống HVAC

Để hiểu bản chất, hãy hình dung hệ thống HVAC giống như hệ tuần hoàn máu trong cơ thể.

• AHU hoặc FCU đóng vai trò là "trái tim".

• Hệ thống ống gió giống như mạng lưới mạch máu.

• Miệng gió cấp là nơi đưa "không khí sạch" đến từng khu vực.

• Miệng gió hồi là nơi thu gom "không khí đã sử dụng" để quay trở lại xử lý.

Chu trình này diễn ra liên tục theo các bước:

1. Không khí được làm lạnh hoặc gia nhiệt tại AHU/FCU.

2. Quạt cấp tạo áp suất dương đẩy không khí vào đường ống.

3. Không khí đi qua miệng gió cấp và được phân phối vào phòng.

4. Luồng khí hòa trộn với không khí trong không gian, hấp thụ nhiệt và hơi ẩm.

5. Quạt hồi tạo vùng áp suất thấp để thu hồi không khí.

6. Không khí quay về thiết bị xử lý trước khi tiếp tục chu trình mới.

Điểm đáng chú ý là quạt hồi không "hút" không khí theo nghĩa thông thường. Thay vào đó, quạt tạo ra chênh lệch áp suất giữa phòng và đường ống hồi, khiến không khí tự dịch chuyển từ vùng áp suất cao về vùng áp suất thấp.

Đây là nguyên lý nền tảng của mọi hệ thống HVAC hiện đại.

Hiệu ứng Coanda – Vì sao miệng gió cấp thường lắp trên trần?

Một trong những nguyên lý quan trọng nhất trong thiết kế HVAC là Coanda Effect.

Hiệu ứng Coanda mô tả xu hướng của dòng khí bám theo bề mặt khi chuyển động.

Khi miệng gió cấp được lắp sát trần và thổi ngang, luồng khí sẽ không rơi xuống ngay mà bám theo mặt trần trong một khoảng cách nhất định trước khi từ từ hạ xuống và hòa trộn với không khí trong phòng.

Hiệu ứng này mang lại nhiều lợi ích:

• Không khí được phân phối xa hơn.

• Giảm hiện tượng gió lạnh thổi trực tiếp vào người.

• Tăng khả năng hòa trộn không khí.

• Hạn chế phân tầng nhiệt.

• Nhiệt độ trong phòng đồng đều hơn.

Nếu không tận dụng hiệu ứng Coanda, luồng khí lạnh sẽ rơi ngay dưới miệng gió do có khối lượng riêng lớn hơn không khí nóng.

Kết quả là:

• Người đứng dưới miệng gió luôn cảm thấy quá lạnh.

• Góc phòng hoặc khu vực xa miệng gió vẫn nóng.

• Điều hòa phải hoạt động lâu hơn để đạt nhiệt độ cài đặt.

Đó là lý do trong các văn phòng, khách sạn hay trung tâm thương mại, miệng gió cấp gần như luôn được bố trí trên trần thay vì gần sàn.

Throw, Spread và Induction là gì?

Ba thông số này quyết định chất lượng phân phối không khí của miệng gió cấp.

Throw (Khoảng cách thổi)

Throw là khoảng cách mà luồng không khí có thể đi được trước khi vận tốc giảm xuống mức tiêu chuẩn (thường khoảng 0,25 m/s trong vùng làm việc).

Throw quá ngắn sẽ khiến:

• Cuối phòng thiếu gió.

• Làm lạnh không đồng đều.

• Xuất hiện "điểm nóng".

Ngược lại, Throw quá dài có thể làm luồng khí va vào tường hoặc trần đối diện, tạo xoáy và gây mất ổn định dòng khí.

Vì vậy, Throw luôn được lựa chọn phù hợp với:

• Chiều dài phòng.

• Chiều cao trần.

• Lưu lượng gió.

• Loại miệng gió.

Spread (Độ mở của luồng gió)

Spread là góc mở của dòng khí sau khi rời miệng gió.

Miệng gió khuếch tán 4 hướng có Spread lớn, phù hợp với không gian rộng.

Trong khi đó, miệng gió khe dài hoặc miệng gió nan một hướng tạo luồng khí hẹp hơn, thích hợp cho hành lang hoặc khu vực có hình dạng đặc biệt.

Việc lựa chọn Spread phù hợp giúp giảm vùng chết (Dead Zone) và tăng tính đồng đều của nhiệt độ.

Induction (Khả năng cuốn theo không khí)

Khi luồng khí tốc độ cao đi vào phòng, nó sẽ kéo theo không khí xung quanh cùng chuyển động.

Hiện tượng này gọi là Induction.

Khả năng Induction càng tốt thì:

• Không khí trong phòng càng hòa trộn nhanh.

• Chênh lệch nhiệt độ giữa các khu vực càng nhỏ.

• Người sử dụng cảm thấy dễ chịu hơn.

Đây là lý do các miệng gió khuếch tán hiện đại được thiết kế để tối ưu khả năng hòa trộn thay vì chỉ tăng tốc độ gió.

Vì sao miệng gió hồi thường có kích thước lớn hơn miệng gió cấp?

Nếu quan sát thực tế, bạn sẽ thấy trong nhiều công trình, miệng gió hồi có kích thước lớn hơn mặc dù lưu lượng gió gần tương đương.

Điều này không phải để tăng tính thẩm mỹ mà nhằm giảm vận tốc hút.

Theo công thức:

Lưu lượng (Q) = Diện tích (A) × Vận tốc (V)

Khi lưu lượng không đổi:

• Muốn giảm vận tốc thì phải tăng diện tích mặt thoáng.

Đó là lý do miệng hồi thường:

• Có diện tích lớn hơn.

• Có khoảng hở giữa các nan rộng hơn.

• Có tỷ lệ diện tích thông thoáng (Free Area) cao hơn.

Thiết kế này mang lại nhiều lợi ích:

• Giảm tiếng ồn khi hút gió.

• Giảm tổn thất áp suất.

• Hạn chế hiện tượng hút bụi mạnh tại miệng gió.

• Giảm tải cho quạt hồi.

Nếu chọn miệng hồi quá nhỏ, vận tốc hút tăng cao sẽ dẫn đến:

• Tiếng rít tại miệng gió.

• Tăng tổn thất áp suất.

• Quạt tiêu thụ nhiều điện hơn.

• Lưu lượng hồi giảm so với thiết kế.

Face Velocity và Pressure Drop ảnh hưởng như thế nào?

Đây là hai thông số mà kỹ sư HVAC luôn kiểm tra khi lựa chọn miệng gió.

Face Velocity

Face Velocity là vận tốc của dòng khí đi qua toàn bộ diện tích hữu dụng của miệng gió.

Nếu Face Velocity quá cao:

• Gây tiếng ồn.

• Tăng lực cản.

• Dễ tạo gió lùa.

• Giảm mức độ tiện nghi.

Nếu quá thấp:

• Luồng khí không đủ động năng.

• Không khí khó phân phối đến các vị trí xa.

• Khả năng hòa trộn giảm.

Trong thực tế, các giá trị tham khảo thường được sử dụng là:

Các giá trị này có thể thay đổi tùy theo loại công trình và yêu cầu về độ ồn.

Pressure Drop

Pressure Drop là mức tổn thất áp suất khi không khí đi qua miệng gió.

Miệng gió cấp thường có Pressure Drop cao hơn do:

• Có nhiều nan điều hướng.

• Có bộ khuếch tán.

• Có damper điều chỉnh lưu lượng.

• Dòng khí phải thay đổi hướng nhiều lần.

Trong khi đó, miệng gió hồi được thiết kế để giảm tối đa lực cản.

Ở điều kiện vận hành thông thường:

• Pressure Drop của miệng cấp thường dao động khoảng 10–30 Pa.

• Pressure Drop của miệng hồi thường khoảng 5–15 Pa.

Mặc dù chỉ chênh lệch vài Pascal, nhưng khi cộng dồn trên toàn bộ hệ thống, đây là yếu tố ảnh hưởng trực tiếp đến cột áp quạt (Fan Static Pressure), công suất tiêu thụ và chi phí vận hành.

Chính vì vậy, trong thiết kế HVAC chuyên nghiệp, việc lựa chọn miệng gió không bao giờ chỉ dựa vào kích thước hoặc kiểu dáng. Kỹ sư luôn phải cân nhắc đồng thời lưu lượng gió, vận tốc, tổn thất áp suất, độ ồn, khoảng cách thổi và đặc điểm không gian để đảm bảo hệ thống đạt hiệu quả tối ưu cả về tiện nghi lẫn năng lượng.

Điều gì xảy ra nếu bố trí sai miệng gió cấp và miệng gió hồi?

Trong nhiều công trình, chủ đầu tư thường tập trung vào việc lựa chọn máy điều hòa có công suất lớn hoặc thương hiệu nổi tiếng, nhưng lại xem nhẹ thiết kế hệ thống phân phối gió. Thực tế, một hệ thống HVAC chỉ đạt hiệu suất tối ưu khi thiết bị xử lý không khí và hệ thống phân phối gió được thiết kế đồng bộ.

Chỉ cần bố trí sai vị trí miệng gió cấp hoặc miệng gió hồi, hệ thống có thể mất từ 10–30% hiệu quả phân phối không khí, dẫn đến điều hòa hoạt động lâu hơn, tiêu tốn điện năng nhiều hơn và giảm tuổi thọ thiết bị.

Dưới đây là những lỗi phổ biến nhất trong thực tế thi công HVAC.

Hiện tượng Short Circuit Airflow (Ngắn mạch luồng gió)

Đây là lỗi nghiêm trọng và cũng là lỗi mà các kỹ sư HVAC gặp nhiều nhất khi khảo sát các công trình cải tạo.

Short Circuit Airflow là gì?

Short Circuit Airflow xảy ra khi không khí vừa được cấp vào phòng đã bị miệng gió hồi hút trở lại mà chưa kịp hòa trộn với không khí trong không gian sử dụng.

Thay vì đi theo chu trình:

AHU → Miệng gió cấp → Toàn bộ phòng → Miệng gió hồi

Không khí lại di chuyển theo đường ngắn nhất:

AHU → Miệng gió cấp → Miệng gió hồi → AHU

Điều này khiến phần lớn lưu lượng gió lạnh chỉ tuần hoàn cục bộ quanh khu vực trần nhà mà không tham gia làm mát không gian bên dưới.

Nguyên nhân

Short Circuit Airflow thường xuất phát từ các nguyên nhân sau:

• Miệng gió cấp và miệng gió hồi đặt quá gần nhau.

• Hướng thổi của miệng cấp chĩa trực tiếp vào miệng hồi.

• Throw của miệng gió lớn hơn khoảng cách thực tế giữa hai miệng gió.

• Lưu lượng cấp và hồi mất cân bằng.

• Không tính đến hình dạng không gian hoặc vật cản trong phòng.

Hậu quả

Hiện tượng này gây ra nhiều hệ quả liên tiếp:

• Hiệu quả làm lạnh giảm đáng kể.

• Điều hòa chạy liên tục nhưng nhiệt độ phòng vẫn không đạt yêu cầu.

• Người ngồi gần miệng cấp luôn cảm thấy lạnh.

• Người ở cuối phòng vẫn nóng.

• Cảm biến nhiệt độ nhận giá trị không chính xác.

• Máy nén hoạt động lâu hơn.

• Điện năng tiêu thụ tăng.

Đây là lỗi rất khó phát hiện nếu chỉ quan sát bằng mắt thường. Trong thực tế, kỹ sư thường sử dụng máy đo lưu lượng hoặc thiết bị mô phỏng CFD (Computational Fluid Dynamics) để đánh giá đường đi của luồng không khí.

Phân tầng nhiệt (Thermal Stratification)

Không khí nóng luôn có xu hướng bốc lên cao, trong khi không khí lạnh có xu hướng chìm xuống dưới.

Nếu hệ thống phân phối gió không đủ khả năng hòa trộn không khí, căn phòng sẽ xuất hiện hiện tượng phân tầng nhiệt.

Ví dụ:

• Nhiệt độ tại khu vực đầu người khoảng 25°C.

• Nhiệt độ sát trần có thể lên tới 30–32°C.

Điều này dẫn đến:

• Điều hòa phải làm việc nhiều hơn để xử lý lớp khí nóng phía trên.

• Cảm giác nóng lạnh không đồng đều.

• Tăng chi phí vận hành.

Để hạn chế hiện tượng này, kỹ sư thường lựa chọn:

• Miệng gió khuếch tán có khả năng Induction cao.

• Throw phù hợp với chiều cao trần.

• Vị trí hồi gió giúp thu hồi lớp khí nóng tích tụ phía trên.

Gió lùa (Draft) gây khó chịu

Một trong những nguyên nhân phổ biến khiến người sử dụng phàn nàn về điều hòa là hiện tượng gió thổi trực tiếp vào người.

Trong HVAC, hiện tượng này gọi là Draft.

Draft không phụ thuộc vào nhiệt độ phòng mà phụ thuộc vào:

• Vận tốc gió.

• Hướng gió.

• Chênh lệch nhiệt độ giữa luồng khí và cơ thể.

Theo khuyến nghị của ASHRAE 55, vận tốc không khí trong vùng người sử dụng thường nên duy trì ở mức khoảng 0,15–0,30 m/s để đảm bảo tiện nghi nhiệt trong hầu hết các không gian điều hòa.

Nếu vượt quá mức này, người sử dụng có thể cảm thấy:

• Lạnh vai và gáy.

• Khô mắt.

• Khô da.

• Mỏi cổ.

• Khó chịu dù nhiệt độ phòng vẫn nằm trong mức cài đặt.

Đó là lý do các kỹ sư luôn tránh đặt miệng gió cấp ngay phía trên:

• Bàn làm việc.

• Giường ngủ.

• Sofa.

• Ghế họp.

• Quầy lễ tân.

Thay vào đó, luồng khí được điều hướng bám trần trước khi lan tỏa xuống khu vực làm việc.

Gia tăng tiêu thụ điện năng

Đây là hậu quả mà chủ đầu tư dễ nhận thấy nhất.

Khi hệ thống phân phối gió hoạt động không hiệu quả, điều hòa phải vận hành lâu hơn để đạt nhiệt độ cài đặt.

Nguyên nhân có thể đến từ:

• Short Circuit Airflow.

• Miệng gió hồi bị tắc.

• Miệng cấp có Pressure Drop quá lớn.

• Face Velocity không phù hợp.

• Lưu lượng gió thực tế thấp hơn thiết kế.

Hệ quả là:

• Quạt phải hoạt động ở áp suất cao hơn.

• Máy nén chạy lâu hơn.

• Chu kỳ làm lạnh kéo dài.

• Chi phí điện tăng theo thời gian.

Ở các công trình thương mại vận hành liên tục như văn phòng, khách sạn hoặc trung tâm thương mại, chỉ cần giảm một phần nhỏ tổn thất áp suất trong hệ thống cũng có thể mang lại mức tiết kiệm năng lượng đáng kể trong suốt vòng đời công trình.

Giảm tuổi thọ của AHU, FCU và quạt

Sai sót trong thiết kế miệng gió không chỉ ảnh hưởng đến người sử dụng mà còn làm giảm tuổi thọ của toàn bộ hệ thống HVAC.

Ví dụ, khi lưới lọc tại miệng hồi không được vệ sinh định kỳ:

Bụi tích tụ

↓

Tiết diện thông gió giảm

↓

Pressure Drop tăng

↓

Quạt phải tạo áp suất lớn hơn

↓

Dòng điện động cơ tăng

↓

Nhiệt độ động cơ tăng

↓

Vòng bi và cánh quạt mòn nhanh hơn

↓

Chi phí bảo trì tăng

Tương tự, nếu miệng gió cấp có tổn thất áp suất quá cao hoặc kích thước không phù hợp, quạt cấp cũng phải làm việc ngoài điểm hiệu suất tối ưu (Best Efficiency Point – BEP), làm giảm hiệu suất và tuổi thọ thiết bị.

Case Study thực tế: Chỉ thay đổi vị trí miệng gió đã cải thiện hiệu suất hệ thống

Một văn phòng diện tích khoảng 120 m² sử dụng hệ thống điều hòa âm trần cassette kết hợp ống gió.

Sau khi đưa vào vận hành, người sử dụng liên tục phản ánh:

• Khu vực gần cửa ra vào luôn nóng.

• Khu vực gần phòng họp quá lạnh.

• Điều hòa hoạt động gần như liên tục vào buổi chiều.

Qua kiểm tra, kỹ sư phát hiện:

• Miệng gió hồi được bố trí ngay cạnh hai miệng gió cấp.

• Khoảng cách giữa cấp và hồi chỉ khoảng 800 mm.

• Hướng thổi của miệng cấp gần như hướng thẳng vào miệng hồi.

Giải pháp được thực hiện:

• Di chuyển miệng gió hồi về giữa hành lang.

• Điều chỉnh hướng nan gió cấp bám theo trần.

• Cân bằng lại lưu lượng gió bằng damper.

Kết quả sau khi hiệu chỉnh:

• Nhiệt độ trong phòng đồng đều hơn.

• Không còn hiện tượng quá lạnh cục bộ.

• Thời gian máy nén hoạt động giảm.

• Người sử dụng cảm thấy thoải mái hơn mà không cần thay đổi công suất điều hòa.

Case này cho thấy, hiệu quả của hệ thống HVAC không chỉ phụ thuộc vào công suất thiết bị mà còn phụ thuộc rất lớn vào cách thiết kế và bố trí miệng gió cấp, miệng gió hồi. Trong nhiều trường hợp, chỉ cần điều chỉnh lại hệ thống phân phối gió đã có thể cải thiện đáng kể hiệu suất mà không phải đầu tư thêm thiết bị mới.

Hướng dẫn lựa chọn miệng gió cấp và miệng gió hồi theo từng loại công trình

Không có một loại miệng gió nào phù hợp cho mọi hệ thống HVAC. Mỗi công trình có đặc điểm sử dụng, tải nhiệt, chiều cao trần và yêu cầu về chất lượng không khí khác nhau, vì vậy việc lựa chọn miệng gió cũng cần được tính toán tương ứng.

Trên thực tế, nhiều công trình gặp vấn đề về hiệu quả làm lạnh không phải do thiết bị điều hòa thiếu công suất mà do lựa chọn sai loại miệng gió hoặc bố trí không phù hợp với đặc điểm không gian.

Dưới đây là những nguyên tắc lựa chọn phổ biến mà kỹ sư HVAC thường áp dụng.

Nhà ở và căn hộ

Đối với nhà ở, tiêu chí quan trọng nhất không phải là lưu lượng gió lớn mà là sự thoải mái của người sử dụng.

Không gian sinh hoạt thường có diện tích nhỏ, chiều cao trần từ 2,7–3,2 m và người sử dụng ở trong phòng trong thời gian dài. Vì vậy, luồng gió cần được phân phối nhẹ nhàng để tránh cảm giác lạnh buốt hoặc gió lùa.

Miệng gió cấp nên ưu tiên:

• Miệng gió khuếch tán 4 hướng.

• Miệng gió khe dài (Linear Slot Diffuser).

• Miệng gió nan T có khả năng điều chỉnh hướng.

Các loại này giúp luồng khí bám theo trần trước khi lan tỏa xuống khu vực sinh hoạt, giảm nguy cơ gió thổi trực tiếp vào người.

Miệng gió hồi nên ưu tiên:

• Có cửa mở để vệ sinh.

• Có lưới lọc bụi thô.

• Thiết kế đơn giản, dễ bảo trì.

Ngoài ra, nên bố trí miệng hồi ở vị trí khuất tầm nhìn nhưng vẫn đảm bảo không khí trong phòng có thể lưu thông thuận lợi.

Văn phòng

Văn phòng là loại công trình có mật độ người sử dụng cao và tải nhiệt thay đổi liên tục theo số lượng nhân viên, thiết bị điện tử và điều kiện thời tiết.

Do đó, hệ thống phân phối gió cần đáp ứng đồng thời ba yêu cầu:

• Nhiệt độ đồng đều.

• Độ ồn thấp.

• Không tạo gió lùa tại khu vực làm việc.

Đối với văn phòng sử dụng trần thạch cao module, miệng gió khuếch tán 4 hướng thường là lựa chọn phổ biến nhờ khả năng phân phối đều theo nhiều hướng.

Nếu sử dụng văn phòng mở (Open Office), kỹ sư thường kết hợp nhiều miệng gió nhỏ thay vì một miệng lớn để giảm vận tốc gió tại từng vị trí.

Miệng gió hồi nên bố trí cách xa miệng cấp và ưu tiên đặt tại khu vực hành lang hoặc khoảng không giữa các cụm làm việc nhằm hạn chế hiện tượng Short Circuit Airflow.

Trung tâm thương mại và showroom

Các không gian thương mại thường có:

• Trần cao.

• Diện tích lớn.

• Nhiều nguồn nhiệt từ đèn chiếu sáng, màn hình LED và lượng khách ra vào liên tục.

Đặc điểm này đòi hỏi miệng gió cấp phải có khả năng phân phối không khí trên phạm vi rộng mà vẫn đảm bảo tính thẩm mỹ.

Những lựa chọn phổ biến gồm:

• Miệng gió khe dài.

• Miệng gió xoáy (Swirl Diffuser).

• Miệng gió khuếch tán kích thước lớn.

Miệng gió hồi cần được tính toán để thu hồi hiệu quả lượng khí nóng tích tụ dưới trần, đặc biệt tại các khu vực có mật độ khách đông hoặc nhiều thiết bị phát nhiệt.

Nhà xưởng và khu công nghiệp

Khác với nhà ở hay văn phòng, nhà xưởng thường có:

• Chiều cao trần lớn.

• Máy móc phát sinh nhiều nhiệt.

• Bụi hoặc hơi hóa chất.

• Lưu lượng thông gió rất lớn.

Nếu sử dụng các loại miệng gió dân dụng, luồng khí sẽ không đủ khoảng cách thổi và không thể bao phủ toàn bộ khu vực làm việc.

Trong trường hợp này, miệng gió cấp cần đáp ứng:

• Lưu lượng lớn.

• Throw dài.

• Kết cấu chắc chắn.

• Chịu được môi trường nhiệt độ cao hoặc ăn mòn.

Miệng hồi cần:

• Tiết diện lớn.

• Tỷ lệ diện tích thông thoáng cao.

• Có lưới lọc phù hợp nếu môi trường nhiều bụi.

Ở các nhà máy có nguồn phát nhiệt tập trung, vị trí miệng hồi còn phải được bố trí theo hướng di chuyển tự nhiên của khí nóng để nâng cao hiệu quả thu hồi.

Bệnh viện, phòng sạch và phòng thí nghiệm

Đây là nhóm công trình có yêu cầu kỹ thuật cao nhất đối với hệ thống HVAC.

Ngoài việc kiểm soát nhiệt độ và độ ẩm, hệ thống còn phải đảm bảo:

• Kiểm soát hướng chuyển động của không khí.

• Hạn chế phát tán vi sinh vật.

• Duy trì áp suất dương hoặc áp suất âm theo từng khu vực.

• Đáp ứng cấp độ sạch theo yêu cầu thiết kế.

Miệng gió cấp thường kết hợp với:

• Bộ lọc HEPA.

• Plenum phân phối đều lưu lượng.

• Thiết kế dòng khí một chiều (Laminar Flow) đối với phòng mổ hoặc phòng sạch cấp cao.

Miệng gió hồi được bố trí theo nguyên tắc kiểm soát dòng khí bẩn, đảm bảo không khí luôn di chuyển từ khu vực sạch sang khu vực ít sạch hơn trước khi được xử lý hoặc thải ra ngoài.

Checklist lựa chọn miệng gió cấp và miệng gió hồi

Trước khi lựa chọn sản phẩm, không nên chỉ quan tâm đến kích thước hoặc giá thành. Một miệng gió phù hợp cần đáp ứng đồng thời các yêu cầu về lưu lượng, tổn thất áp suất, độ ồn và khả năng bảo trì.

Dưới đây là những tiêu chí kỹ thuật quan trọng cần kiểm tra.

Xác định đúng lưu lượng thiết kế

Đây là thông số quan trọng nhất.

Mỗi miệng gió đều được lựa chọn dựa trên lưu lượng không khí mà hệ thống yêu cầu, thường được biểu thị bằng:

• CMH (m³/h).

• CFM (Cubic Feet per Minute).

Nếu chọn sai lưu lượng:

• Miệng gió quá nhỏ sẽ làm tăng vận tốc và tiếng ồn.

• Miệng gió quá lớn khiến luồng khí khó phân phối hiệu quả.

Kiểm tra kích thước cổ nối (Neck Size)

Một sai sót phổ biến là chỉ quan tâm đến kích thước mặt ngoài mà bỏ qua kích thước cổ nối với ống gió.

Nếu cổ nối nhỏ hơn thiết kế:

• Áp suất tăng.

• Lưu lượng giảm.

• Quạt phải làm việc nhiều hơn.

Ngược lại, nếu quá lớn sẽ gây khó khăn trong thi công và cân bằng lưu lượng.

Đánh giá Face Velocity

Face Velocity cần nằm trong phạm vi phù hợp với từng loại công trình.

Nếu vượt quá giới hạn:

• Tiếng ồn tăng.

• Xuất hiện gió lùa.

• Tăng Pressure Drop.

Nếu quá thấp:

• Throw giảm.

• Không khí không đến được các vị trí xa.

• Khả năng hòa trộn giảm.

Do đó, việc lựa chọn kích thước miệng gió luôn phải đi kèm với tính toán lưu lượng thực tế.

Kiểm tra Free Area

Free Area là diện tích thông thoáng thực tế của miệng gió.

Hai sản phẩm có cùng kích thước bên ngoài nhưng khác thiết kế nan gió có thể có Free Area khác nhau đáng kể.

Free Area càng lớn:

• Tổn thất áp suất càng nhỏ.

• Tiếng ồn càng thấp.

• Hiệu quả thu hồi hoặc phân phối không khí càng cao.

Đây là thông số thường bị bỏ qua nhưng lại ảnh hưởng trực tiếp đến hiệu suất vận hành.

Xem xét Pressure Drop

Pressure Drop càng thấp thì quạt càng ít phải tạo áp suất để duy trì lưu lượng.

Đối với các hệ thống lớn, việc giảm chỉ vài Pascal trên mỗi miệng gió cũng có thể giúp tiết kiệm đáng kể chi phí điện năng trong suốt thời gian vận hành.

Vì vậy, nên ưu tiên các sản phẩm có dữ liệu thử nghiệm rõ ràng thay vì chỉ dựa trên thông số kích thước.

Lựa chọn vật liệu phù hợp

Vật liệu ảnh hưởng trực tiếp đến độ bền và chi phí bảo trì.

Một số vật liệu phổ biến gồm:

• Nhôm định hình sơn tĩnh điện.

• Thép mạ kẽm.

• Inox.

Đối với môi trường có độ ẩm cao hoặc nguy cơ ăn mòn, nhôm và inox thường được ưu tiên hơn nhờ khả năng chống oxy hóa tốt.

Có cần lắp Volume Control Damper?

Volume Control Damper (VCD) giúp điều chỉnh lưu lượng tại từng miệng gió.

Trong các hệ thống có nhiều nhánh ống, damper gần như là phụ kiện không thể thiếu để cân bằng gió sau khi thi công.

Nếu không có damper:

• Khu vực gần quạt thường nhận quá nhiều gió.

• Khu vực cuối tuyến ống thiếu lưu lượng.

• Hệ thống khó đạt đúng thông số thiết kế.

Những lỗi thường gặp khi lựa chọn miệng gió

Trong quá trình tư vấn và thi công, các kỹ sư HVAC thường gặp một số sai lầm lặp đi lặp lại:

• Chỉ chọn theo kích thước mà không tính lưu lượng.

• Chỉ quan tâm đến giá thành.

• Chọn theo mẫu mã mà bỏ qua thông số kỹ thuật.

• Không kiểm tra Free Area.

• Không tính Pressure Drop.

• Không lắp damper cân bằng lưu lượng.

• Bỏ qua khả năng tháo lắp và vệ sinh định kỳ.

Những sai sót này có thể không gây ra sự cố ngay sau khi lắp đặt, nhưng sẽ làm giảm hiệu suất hệ thống, tăng chi phí vận hành và rút ngắn tuổi thọ thiết bị trong quá trình sử dụng lâu dài.

Những lỗi thường gặp khi thiết kế và lắp đặt miệng gió cấp và miệng gió hồi

Ngay cả khi lựa chọn đúng chủng loại miệng gió, hệ thống HVAC vẫn có thể hoạt động không hiệu quả nếu quá trình thiết kế hoặc thi công không tuân thủ các nguyên tắc phân phối không khí. Trên thực tế, phần lớn các sự cố về nhiệt độ không đồng đều, tiếng ồn hay tiêu hao điện năng đều xuất phát từ những lỗi tưởng chừng rất nhỏ trong khâu bố trí miệng gió.

Dưới đây là những sai sót phổ biến nhất mà các kỹ sư HVAC thường gặp khi khảo sát và cải tạo công trình.

Đặt miệng gió hồi quá gần miệng gió cấp

Đây là lỗi nghiêm trọng nhất vì dễ dẫn đến hiện tượng Short Circuit Airflow.

Khi khoảng cách giữa miệng cấp và miệng hồi quá ngắn, luồng không khí lạnh chưa kịp lan tỏa khắp phòng đã bị hút trở lại hệ thống. Điều này làm giảm hiệu quả trao đổi nhiệt, khiến điều hòa phải hoạt động lâu hơn để đạt nhiệt độ cài đặt.

Giải pháp:

• Bố trí khoảng cách hợp lý giữa miệng cấp và miệng hồi.

• Điều chỉnh hướng nan gió để tránh thổi trực tiếp về phía miệng hồi.

• Kiểm tra mô phỏng luồng khí đối với các không gian có hình dạng phức tạp.

Chọn sai kích thước miệng gió

Một sai lầm phổ biến khác là lựa chọn miệng gió dựa trên kích thước kiến trúc thay vì lưu lượng thiết kế.

Nếu miệng gió quá nhỏ:

• Face Velocity tăng.

• Tiếng ồn lớn.

• Pressure Drop tăng.

• Quạt phải làm việc với cột áp cao hơn.

Ngược lại, nếu miệng gió quá lớn:

• Luồng khí thiếu động năng.

• Throw giảm.

• Không khí khó phân phối đến khu vực xa.

Vì vậy, kích thước miệng gió luôn phải được tính toán từ lưu lượng (CMH hoặc CFM), không phải từ diện tích trần.

Không cân bằng lưu lượng gió sau khi thi công

Nhiều công trình hoàn thành lắp đặt nhưng bỏ qua bước Air Balancing (cân bằng lưu lượng gió).

Kết quả là:

• Phòng gần quạt nhận quá nhiều gió.

• Phòng cuối tuyến ống thiếu lưu lượng.

• Nhiệt độ giữa các khu vực chênh lệch đáng kể.

Trong các dự án chuyên nghiệp, kỹ sư sẽ sử dụng thiết bị đo lưu lượng để hiệu chỉnh damper tại từng nhánh ống, đảm bảo lưu lượng thực tế phù hợp với thiết kế.

Không vệ sinh lưới lọc tại miệng gió hồi

Lưới lọc bụi của miệng hồi là bộ phận tiếp xúc trực tiếp với không khí trong phòng nên rất dễ bám bụi.

Nếu không vệ sinh định kỳ:

• Tiết diện thông gió giảm.

• Áp suất hút tăng.

• Quạt phải hoạt động nhiều hơn.

• Hiệu suất trao đổi nhiệt của dàn lạnh giảm.

• Chất lượng không khí trong nhà suy giảm.

Đối với nhà ở và văn phòng, nên kiểm tra lưới lọc khoảng 3–6 tháng/lần. Riêng môi trường nhiều bụi hoặc nhà xưởng có thể cần vệ sinh thường xuyên hơn.

Không tính đến nội thất khi bố trí miệng gió

Một bản vẽ HVAC có thể hoàn toàn chính xác, nhưng sau khi hoàn thiện nội thất, các tủ cao, vách kính, kệ trưng bày hoặc trần trang trí lại làm thay đổi hướng di chuyển của luồng khí.

Điều này dẫn đến:

• Gió không đến được khu vực cần làm mát.

• Xuất hiện vùng chết (Dead Zone).

• Hiệu quả phân phối không khí giảm.

Do đó, thiết kế HVAC nên được phối hợp chặt chẽ với kiến trúc và nội thất ngay từ giai đoạn đầu của dự án.

Các tiêu chuẩn HVAC liên quan đến thiết kế miệng gió

Mặc dù mỗi quốc gia và chủ đầu tư có thể áp dụng những quy chuẩn riêng, nhưng hầu hết các dự án HVAC hiện nay đều tham khảo các tiêu chuẩn quốc tế để lựa chọn và bố trí miệng gió.

ASHRAE Standard 55

Tiêu chuẩn này tập trung vào điều kiện tiện nghi nhiệt (Thermal Comfort).

Khi lựa chọn miệng gió, kỹ sư cần kiểm soát:

• Nhiệt độ không khí.

• Nhiệt độ bức xạ.

• Độ ẩm tương đối.

• Vận tốc không khí tại vùng người sử dụng.

Mục tiêu là đảm bảo người sử dụng cảm thấy thoải mái mà không xuất hiện hiện tượng gió lùa.

ASHRAE Standard 62.1

Đây là tiêu chuẩn về thông gió và chất lượng không khí trong nhà (Indoor Air Quality – IAQ).

Tiêu chuẩn này đưa ra các yêu cầu liên quan đến:

• Lưu lượng gió tươi.

• Lưu lượng hồi.

• Kiểm soát chất ô nhiễm.

• Phân phối không khí trong không gian.

Việc bố trí miệng gió cấp và miệng gió hồi hợp lý là một trong những yếu tố quan trọng để đáp ứng các yêu cầu của tiêu chuẩn này.

SMACNA HVAC Duct Design Manual

SMACNA là tài liệu tham khảo phổ biến trong thiết kế hệ thống ống gió.

Đối với miệng gió, tài liệu cung cấp hướng dẫn về:

• Lựa chọn kích thước.

• Tổn thất áp suất.

• Vận tốc gió.

• Độ ồn.

• Kết nối với hệ thống ống gió.

Nhiều nhà sản xuất cũng xây dựng catalogue sản phẩm dựa trên các nguyên tắc trong SMACNA.

Các thông số kỹ thuật thường dùng khi lựa chọn miệng gió

Ngoài kích thước, kỹ sư HVAC thường quan tâm đến các thông số sau:

Những thông số này cần được xem xét đồng thời để đảm bảo miệng gió hoạt động đúng với lưu lượng thiết kế và yêu cầu sử dụng của từng công trình.

Kết luận

Miệng gió cấp và miệng gió hồi tuy đều là thiết bị đầu cuối của hệ thống HVAC nhưng đảm nhận hai chức năng hoàn toàn khác nhau. Miệng gió cấp có nhiệm vụ phân phối không khí đã được xử lý vào không gian sử dụng, trong khi miệng gió hồi thu gom không khí trong phòng để đưa trở lại hệ thống xử lý.

Sự khác biệt này không chỉ thể hiện ở hướng lưu chuyển không khí mà còn ở cấu tạo, nguyên lý khí động học, kích thước, vận tốc gió, tổn thất áp suất và cách bố trí trong công trình. Vì vậy, hai loại miệng gió không thể thay thế cho nhau.

Để hệ thống HVAC vận hành hiệu quả, tiết kiệm năng lượng và đảm bảo tiện nghi, cần lựa chọn miệng gió dựa trên các thông số kỹ thuật như lưu lượng gió, Face Velocity, Throw, Pressure Drop và Free Area, đồng thời bố trí đúng vị trí để tránh hiện tượng Short Circuit Airflow, phân tầng nhiệt hoặc gió lùa.

Đối với các dự án dân dụng, thương mại hay công nghiệp, việc đầu tư đúng ngay từ khâu thiết kế và lựa chọn miệng gió sẽ giúp tối ưu hiệu suất vận hành, giảm chi phí bảo trì và kéo dài tuổi thọ của toàn bộ hệ thống HVAC.
