Miệng gió là gì? Khái niệm và vai trò trong hệ thống điều hòa

Một trong những thành phần thiết yếu trong hệ thống thông gió và điều hòa không khí (HVAC) là miệng gió. Dù thường bị bỏ qua khi thiết kế, nhưng chính bộ phận này lại quyết định đến hướng thổi, lưu lượng phân phối và hiệu quả vận hành tổng thể của cả hệ thống.

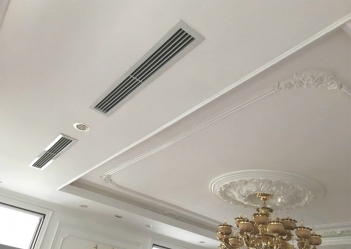

Miệng gió là thiết bị đầu cuối trong hệ thống ống gió, dùng để phân phối hoặc thu hồi không khí vào/ra khỏi không gian điều hòa. Miệng gió có thể lắp tại trần, tường hoặc sàn, đảm nhiệm vai trò khuếch tán luồng khí theo thiết kế kỹ thuật đã tính toán sẵn, đảm bảo lưu thông khí hiệu quả và đồng đều trong không gian.

Khác với các bộ phận như quạt gió hay dàn lạnh, miệng gió không tạo khí, mà điều hướng khí — đóng vai trò “cửa ngõ” để điều hòa phân phối nhiệt độ, độ ẩm, tốc độ gió tới người sử dụng. Tùy vào vị trí lắp đặt và mục đích sử dụng (cấp gió, hồi gió, lấy gió tươi...), miệng gió sẽ có hình dạng, cấu tạo và vật liệu khác nhau.

Trong hệ thống HVAC công nghiệp, miệng gió còn được dùng để tối ưu hóa hiệu suất năng lượng, giảm tiếng ồn và đảm bảo luồng khí phân bố đồng đều tại không gian có yêu cầu cao như phòng sạch, xưởng sản xuất, bệnh viện...

Cấu tạo miệng gió và nguyên lý hoạt động

Dù có thiết kế bên ngoài đa dạng, cấu tạo của miệng gió trong hệ thống điều hòa công nghiệp đều tuân theo những nguyên tắc nhất định nhằm tối ưu luồng không khí. Dưới đây là các thành phần chính và nguyên lý hoạt động phổ biến:

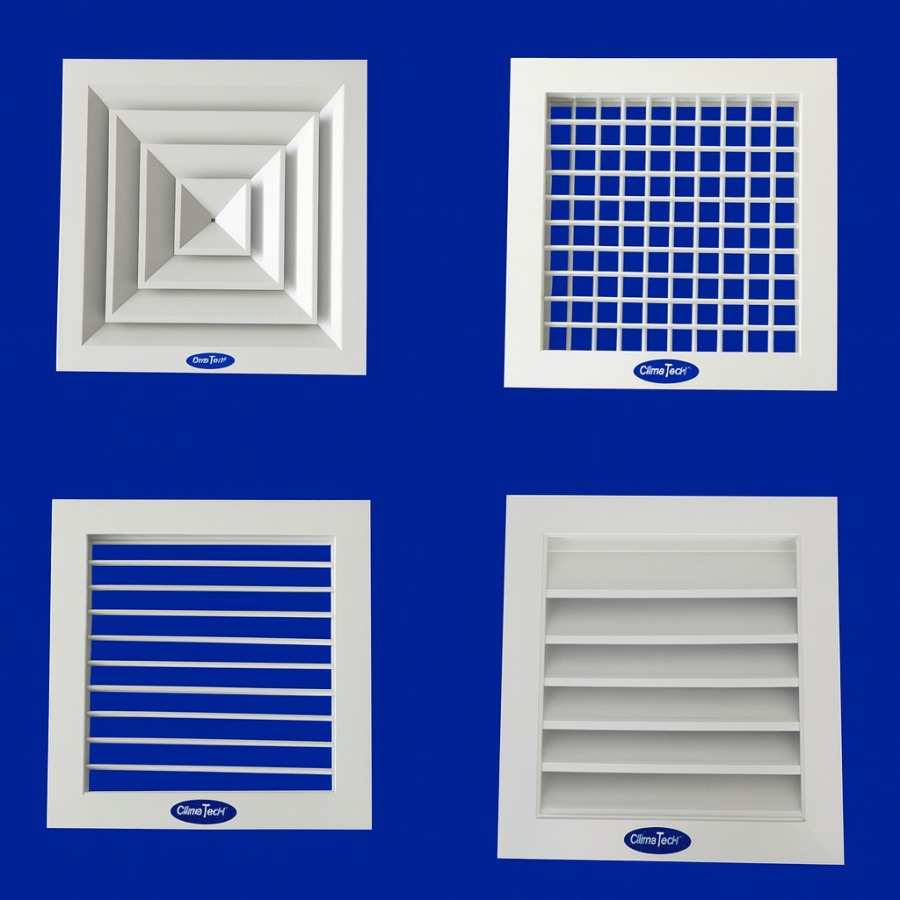

Khung và mặt miệng gió

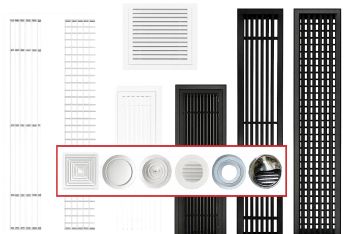

Phần khung thường được làm từ nhôm định hình, thép sơn tĩnh điện hoặc inox, có tác dụng cố định và bảo vệ toàn bộ kết cấu miệng gió. Mặt miệng có thể là dạng lá ngang, dọc, hoặc kiểu lưới, tùy mục đích cấp/hồi gió.

• Miệng gió nan ngang: phổ biến cho cấp gió lạnh, có thể điều chỉnh góc nan.
• Miệng gió lưới (eggcrate): dùng cho hồi gió, đảm bảo lưu lượng lớn, trở lực thấp.
• Miệng gió khuếch tán: dạng vuông, tròn – tỏa khí đều 4 hướng hoặc hướng tròn đều.

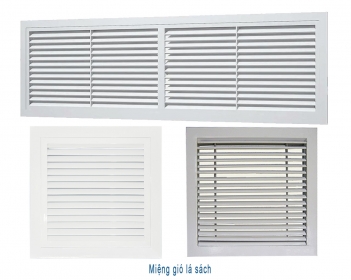

Lá hướng gió (blade/louver)

Đây là bộ phận điều chỉnh hướng và lưu lượng gió, có thể cố định hoặc điều khiển bằng tay hoặc motor. Lá hướng gió giúp người dùng định hướng luồng khí sao cho không gây khó chịu hoặc lãng phí năng lượng.

Trong nhiều trường hợp, lá gió còn có chức năng cản bụi, chống côn trùng hoặc chống nước mưa nếu đặt ngoài trời (như trong miệng gió louver).

Van cân bằng lưu lượng (OBD)

Nhiều loại miệng gió cấp gió công nghiệp sẽ tích hợp thêm van điều chỉnh lưu lượng gió (OBD – Opposed Blade Damper) nằm sau miệng gió. Bộ phận này giúp kỹ sư điều chỉnh lưu lượng chính xác, phân phối đồng đều giữa các vùng trong hệ thống.

• Van OBD bằng nhôm hoặc thép mạ kẽm
• Có thể điều khiển tay vặn hoặc điện tử tùy thiết kế
• Quan trọng trong hệ thống phân phối gió đa nhánh

Lớp bảo vệ phụ trợ (nếu có)

Một số loại miệng gió đặc biệt dùng ngoài trời hoặc môi trường bụi nhiều sẽ có:

• Lưới lọc bụi thô
• Màng chắn chống côn trùng
• Lưới chống nước / chắn mưa

Những thành phần này không bắt buộc với mọi loại miệng gió, nhưng rất cần thiết trong các môi trường có yêu cầu kỹ thuật cao như kho lạnh, phòng sạch, nhà máy chế biến thực phẩm...

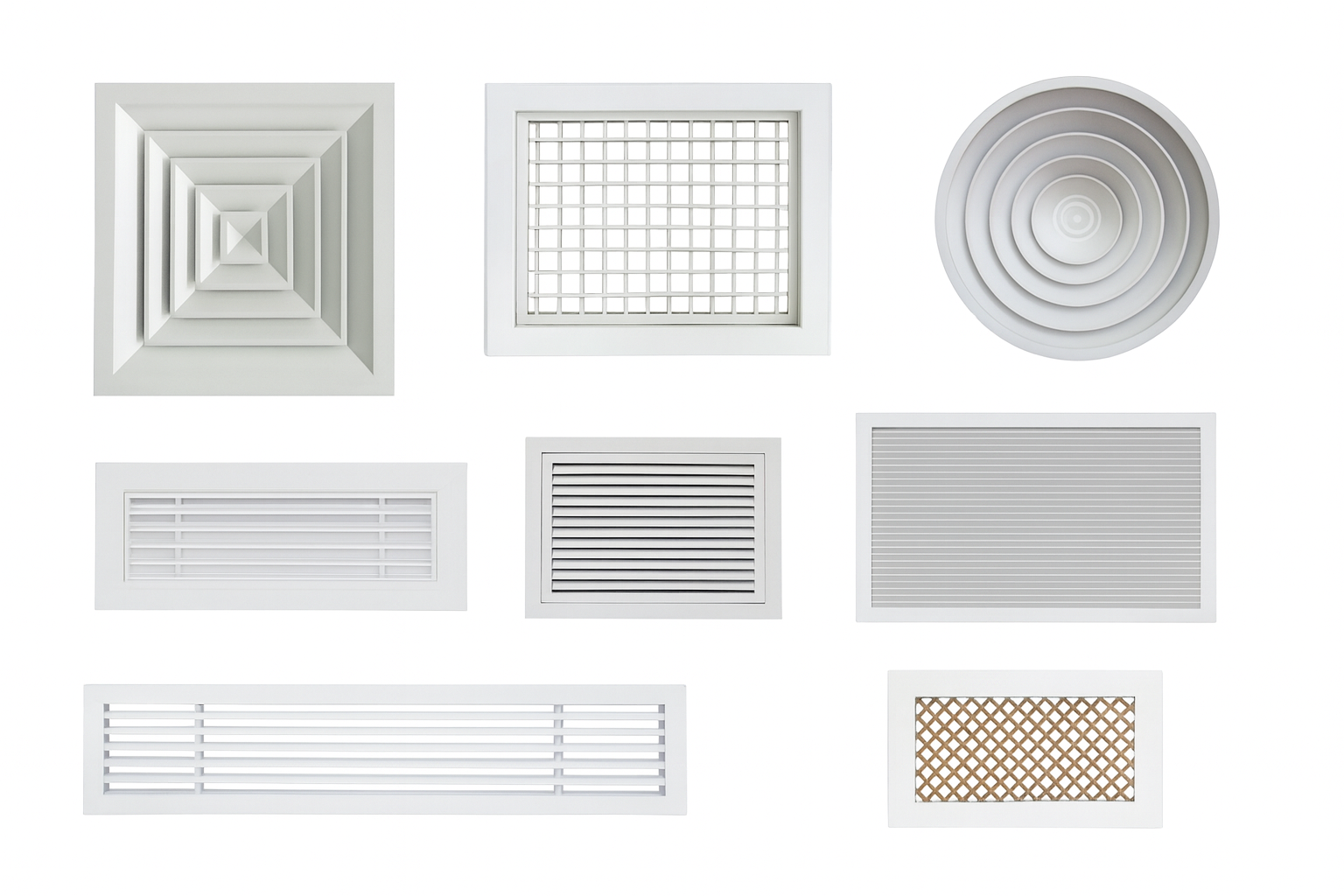

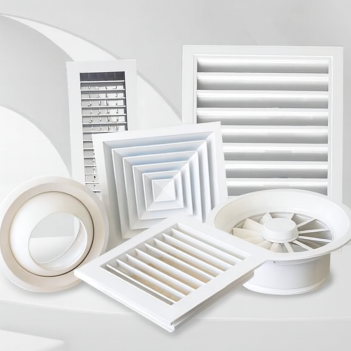

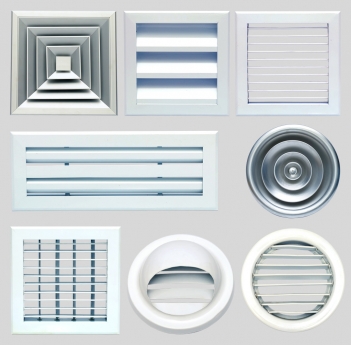

Phân loại miệng gió trong hệ thống điều hòa

Không phải mọi miệng gió đều giống nhau. Tùy theo chức năng, vị trí lắp đặt và yêu cầu kỹ thuật, miệng gió được chia thành nhiều loại, mỗi loại có cấu tạo và đặc điểm riêng biệt. Việc lựa chọn đúng loại miệng gió không chỉ giúp tối ưu hiệu suất mà còn đảm bảo sự thoải mái cho người dùng.

Dưới đây là các nhóm miệng gió phổ biến nhất trong hệ thống điều hòa công nghiệp và dân dụng:

Miệng gió cấp (supply air grille)

Đây là loại miệng gió dùng để cấp khí lạnh từ hệ thống điều hòa vào không gian phòng. Thường lắp ở trần, tường hoặc sàn, tùy thiết kế luồng gió. Có thể chia thành:

• Miệng gió khuếch tán 1 hướng / 4 hướng: dạng vuông, dùng cho phân phối gió đều trong không gian rộng
• Miệng gió nan ngang điều chỉnh: có thể điều chỉnh góc lá, định hướng luồng gió theo nhu cầu

Thường tích hợp van OBD phía sau để cân bằng lưu lượng giữa các nhánh.

Miệng gió hồi (return air grille)

Dùng để thu hồi không khí đã qua sử dụng, đưa về xử lý hoặc thải ra môi trường. Đặc điểm:

• Thường có lưới lọc bụi thô
• Gồm các dạng như: miệng gió lưới (eggcrate), miệng gió nan cố định

Lắp ở tường dưới hoặc trần thấp, tránh tạo luồng gió mạnh gây khó chịu.

Miệng gió lấy gió tươi (fresh air inlet)

Lấy không khí bên ngoài vào hệ thống nhằm bổ sung lượng oxy và cân bằng áp suất. Dạng này thường được lắp ở tường ngoài, có thêm:

• Lưới chống côn trùng
• Louver chống mưa

Thường dùng trong văn phòng, phòng họp, phòng máy, nơi đông người.

Miệng gió xả (exhaust air grille)

Thải khí nóng, khí độc, hoặc không khí ô nhiễm ra môi trường ngoài. Có thể kết hợp quạt hút hoặc chỉ đơn thuần là cửa thoát khí thụ động.

Miệng gió đặc biệt: chống mưa, áp suất cao, khu vực nguy hiểm

Các loại miệng gió công nghiệp tại khu vực ngoài trời, nhà máy hóa chất, phòng sạch có thể yêu cầu đặc tính riêng:

• Chống ăn mòn, chống tia UV
• Miệng gió áp suất dương/âm
• Chịu nhiệt, chống cháy

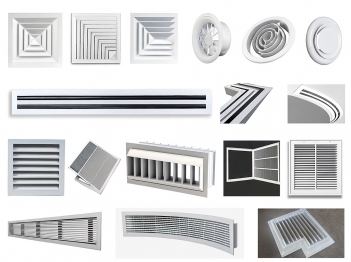

Ưu và nhược điểm các loại miệng gió

Tùy vào mục đích sử dụng và vị trí lắp đặt, mỗi loại miệng gió sẽ có những ưu điểm và hạn chế riêng. Việc nắm rõ giúp kỹ sư lựa chọn đúng chủng loại, giảm thiểu sai sót khi thiết kế và vận hành.

Dưới đây là bảng tổng hợp chi tiết:

Ứng dụng và vai trò của miệng gió trong thực tế

Trong nhiều công trình công nghiệp và dân dụng, người ta thường chú ý đến dàn lạnh, quạt hút hay máy điều hòa trung tâm, mà quên rằng miệng gió mới là nơi không khí tiếp xúc trực tiếp với con người. Với vai trò là “điểm phát và thu khí”, miệng gió không chỉ mang tính kỹ thuật mà còn ảnh hưởng đến thẩm mỹ, cảm nhận và hiệu quả vận hành toàn hệ thống HVAC.

Ứng dụng trong các hệ thống điều hòa công nghiệp

Miệng gió công nghiệp được ứng dụng rộng rãi trong:

• Nhà máy sản xuất: Đảm bảo lưu thông khí sạch, hút khí độc, điều tiết nhiệt độ.
• Kho lạnh / nhà kho: Tăng cường đối lưu không khí, tránh tích tụ độ ẩm.
• Phòng sạch, phòng thí nghiệm: Kiểm soát hướng dòng khí, tránh nhiễm chéo.
• Tòa nhà văn phòng, trung tâm thương mại: Tối ưu lưu lượng gió, đảm bảo cảm giác thoải mái cho người dùng.

Tại mỗi môi trường, kỹ sư sẽ thiết kế loại miệng gió phù hợp dựa trên các yếu tố như: áp suất, lưu lượng, độ ồn, tiêu chuẩn vệ sinh, và thẩm mỹ.

Giá trị đối với người dùng cuối

Người sử dụng không trực tiếp nhìn thấy hệ thống ống gió, nhưng họ cảm nhận rất rõ luồng khí từ miệng gió. Một số lợi ích thiết thực:

• Tăng sự thoải mái nhiệt: Không khí được phân bố đều, không bị “gió lùa”.
• Giảm tiếng ồn: Nhờ chọn đúng loại miệng gió và thiết kế giảm âm.
• Tăng hiệu quả tiết kiệm năng lượng: Phân phối đúng lưu lượng tại từng khu vực, tránh thất thoát.
• An toàn hơn: Trong hệ thống thải khí độc, phòng cháy, miệng gió đúng chuẩn là điều kiện bắt buộc.

Vai trò trong tổng thể hệ thống HVAC

Miệng gió là cấu phần đầu – cuối trong chuỗi lưu chuyển không khí, vừa là nơi xả khí đã xử lý, vừa là nơi thu khí hồi lại hệ thống. Thiết kế sai hoặc lựa chọn sai miệng gió có thể:

• Gây tắc nghẽn lưu thông
• Tạo tiếng ồn vượt chuẩn
• Gây cảm giác khó chịu cho người ngồi dưới
• Thậm chí dẫn đến sai lệch áp suất, gây mất cân bằng không khí trong phòng sạch, khu y tế

Vì thế, khi thiết kế hệ thống HVAC, việc tính toán loại và vị trí miệng gió là yếu tố sống còn để đảm bảo hiệu quả.

Những hiểu lầm thường gặp về miệng gió

Khi nhắc đến miệng gió, nhiều người — kể cả kỹ sư mới vào nghề — vẫn có những hiểu sai khá phổ biến. Những sai lệch này không chỉ ảnh hưởng đến hiệu suất vận hành, mà còn gây lãng phí chi phí đầu tư và vận hành lâu dài.

Hiểu sai 1: Miệng gió nào cũng giống nhau

Sự thật: Mỗi loại miệng gió có thiết kế và mục đích sử dụng khác nhau. Miệng gió cấp gió và miệng gió hồi có cấu tạo, hướng gió, và trở lực không khí khác nhau. Việc sử dụng sai loại có thể gây mất cân bằng hệ thống, hiệu quả làm mát kém hoặc tiếng ồn lớn.

Hiểu sai 2: Không cần tính toán lưu lượng khi chọn miệng gió

Thực tế: Kích thước và số lượng miệng gió phải được tính toán kỹ lưỡng dựa trên CFM (lưu lượng khí) của từng khu vực. Dư thừa sẽ gây gió lùa, thiếu hụt sẽ tạo điểm nóng/lạnh không đều.

Hiểu sai 3: Chỉ cần chọn loại đẹp là đủ

Thẩm mỹ là yếu tố quan trọng, nhưng không thể đánh đổi với kỹ thuật. Nhiều công trình chọn miệng gió đẹp mắt nhưng sai về lưu lượng, hướng thổi, vật liệu (không chịu được môi trường hóa chất, ngoài trời), dẫn đến hư hỏng sớm hoặc phải sửa đổi sau thi công.

Hiểu sai 4: Miệng gió chỉ là phần phụ, không cần bảo trì

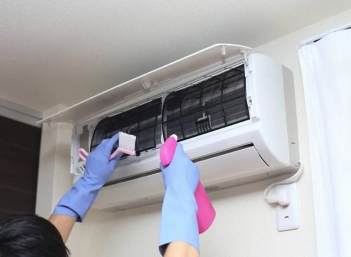

Miệng gió tích tụ bụi, côn trùng, đôi khi là nước ngưng nếu hệ thống thiếu chống ngưng tụ. Không kiểm tra định kỳ sẽ ảnh hưởng nghiêm trọng đến chất lượng không khí trong nhà (IAQ).

Lưu ý cần nhớ:

• Luôn phân biệt miệng gió cấp – hồi – xả – tươi
• Tính toán kỹ lưu lượng, tốc độ gió, độ ồn
• Kiểm tra định kỳ và vệ sinh miệng gió, đặc biệt tại các vị trí ẩm, bụi

Kết luận

Hiểu đúng về miệng gió là nền tảng để thiết kế và vận hành hiệu quả hệ thống điều hòa không khí, đặc biệt trong môi trường công nghiệp. Từ việc chọn đúng loại, đến bố trí vị trí và bảo trì định kỳ, mỗi chi tiết đều ảnh hưởng đến hiệu suất tổng thể. Bài viết hy vọng đã cung cấp cho bạn cái nhìn đầy đủ và chính xác, từ bản chất khái niệm đến ứng dụng thực tế của miệng gió trong các hệ thống HVAC hiện đại. Để tối ưu chất lượng không khí và tiết kiệm năng lượng, đừng bỏ qua vai trò thiết yếu của bộ phận tưởng chừng “nhỏ bé” này.

FAQ – Câu hỏi thường gặp

Miệng gió và cửa gió có khác nhau không?

Không. Trong ngành HVAC, hai khái niệm này thường dùng thay thế cho nhau, đều chỉ bộ phận điều hướng hoặc thu hồi không khí trong hệ thống ống gió.

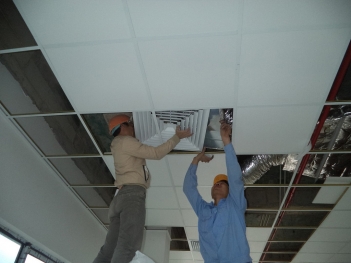

Miệng gió cấp và miệng gió hồi khác gì nhau?

Miệng gió cấp đưa không khí đã xử lý vào phòng, còn miệng gió hồi thu khí về xử lý hoặc thải ra ngoài. Chúng khác nhau về hướng gió, cấu tạo và cách lắp đặt.

Có thể dùng chung một loại miệng gió cho cả cấp và hồi không?

Không nên. Việc dùng sai loại có thể làm mất cân bằng lưu lượng, giảm hiệu quả làm mát và tăng tiếng ồn trong không gian.

Tại sao nên dùng miệng gió có van OBD trong nhà xưởng?

Van OBD giúp điều chỉnh chính xác lưu lượng khí ở từng nhánh, tối ưu hiệu suất và tiết kiệm năng lượng trong hệ thống phân phối đa điểm.

Khi nào cần dùng miệng gió chống nước mưa?

Miệng gió có louver chắn mưa rất cần thiết khi lắp ở tường ngoài hoặc khu vực hở, nơi có nguy cơ mưa tạt vào làm ướt ống gió và gây ẩm mốc.
