Cảm biến nhiệt độ là gì và vai trò trong điều hòa không khí

Nhiều người dùng thường chỉ quan tâm đến các bộ phận dễ nhìn thấy như dàn lạnh, dàn nóng, máy nén hoặc gas lạnh mà ít biết rằng một cảm biến nhỏ chỉ vài centimet có thể quyết định việc điều hòa có làm lạnh chính xác hay không.

Về bản chất, cảm biến nhiệt độ là thiết bị có khả năng phát hiện sự thay đổi nhiệt độ và chuyển đổi sự thay đổi đó thành tín hiệu điện gửi về bo mạch điều khiển. Dựa trên tín hiệu này, hệ thống điều hòa có thể:

• Nhận biết nhiệt độ thực tế trong phòng
• Điều chỉnh công suất làm lạnh
• Kiểm soát hoạt động của máy nén
• Bảo vệ dàn lạnh khỏi đóng băng
• Kiểm soát quá trình trao đổi nhiệt
• Tối ưu mức tiêu thụ điện năng

Trong các dòng điều hòa inverter hiện nay, vai trò của cảm biến nhiệt độ càng trở nên quan trọng bởi hệ thống không chỉ bật hoặc tắt máy nén đơn giản mà phải liên tục điều chỉnh công suất theo điều kiện thực tế.

Một sai lệch nhỏ trong tín hiệu nhiệt độ cũng có thể khiến hệ thống vận hành không tối ưu. Ví dụ:

• Cảm biến phòng báo nhiệt độ thấp hơn thực tế → máy nén giảm công suất quá sớm → phòng không đủ lạnh
• Cảm biến dàn lạnh đo sai → hệ thống không nhận biết nguy cơ đóng tuyết → giảm hiệu suất làm lạnh
• Cảm biến dàn nóng lỗi → máy nén có thể hoạt động trong điều kiện nhiệt độ bất thường

Vì vậy, hiểu rõ cảm biến nhiệt độ là gì và vai trò của nó trong điều hòa không khí giúp người dùng sử dụng thiết bị đúng cách, đồng thời giúp kỹ thuật viên xác định nguyên nhân sự cố chính xác hơn.

Cảm biến nhiệt độ là gì? Bản chất kỹ thuật và chức năng chính

Cảm biến nhiệt độ là một thiết bị đo lường sử dụng các đặc tính vật lý của vật liệu để xác định nhiệt độ môi trường hoặc nhiệt độ của một bộ phận cụ thể.

Khác với nhiệt kế thông thường chỉ có nhiệm vụ hiển thị nhiệt độ, cảm biến nhiệt độ trong điều hòa là một phần của hệ thống điều khiển tự động.

Nó không chỉ trả lời câu hỏi:

“Hiện tại nhiệt độ là bao nhiêu?”

mà còn cung cấp dữ liệu để hệ thống quyết định:

• Có cần tiếp tục làm lạnh hay không
• Cần tăng hay giảm công suất máy nén
• Có cần bảo vệ thiết bị hay không
• Có đang xảy ra tình trạng bất thường trong chu trình lạnh hay không

Trong điều hòa dân dụng, loại cảm biến phổ biến nhất là Thermistor NTC (Negative Temperature Coefficient).

Nguyên lý cơ bản của NTC:

• Khi nhiệt độ giảm → điện trở tăng
• Khi nhiệt độ tăng → điện trở giảm

Bo mạch điều hòa không đọc trực tiếp nhiệt độ mà đọc sự thay đổi điện trở này, sau đó sử dụng bảng đặc tính điện trở – nhiệt độ để tính toán giá trị nhiệt độ tương ứng.

Ví dụ:

Một cảm biến NTC 10kΩ có giá trị điện trở danh định khoảng 10.000Ω tại một mức nhiệt độ tham chiếu nhất định. Khi nhiệt độ môi trường thay đổi, điện trở của cảm biến thay đổi theo đường cong đặc tính đã được nhà sản xuất thiết lập.

Bo mạch điều khiển dựa vào sự thay đổi này để xác định:

• Nhiệt độ phòng
• Nhiệt độ dàn lạnh
• Nhiệt độ đường ống gas
• Nhiệt độ dàn nóng

Vai trò của cảm biến nhiệt độ trong chu trình hoạt động của điều hòa

Để hiểu rõ tầm quan trọng của cảm biến nhiệt độ, cần nhìn vào cách một hệ thống điều hòa vận hành.

Một chu trình làm lạnh cơ bản gồm:

• Máy nén nén môi chất lạnh
• Dàn nóng thải nhiệt ra môi trường
• Van tiết lưu giảm áp suất môi chất
• Dàn lạnh hấp thụ nhiệt trong phòng

Tuy nhiên, các bộ phận này không thể tự biết trạng thái hoạt động của mình.

Máy nén không biết:

• Phòng đã đủ lạnh chưa
• Dàn lạnh có nguy cơ đóng băng không
• Áp suất và nhiệt độ môi chất có bất thường không

Toàn bộ thông tin này được cung cấp thông qua hệ thống cảm biến.

Quá trình điều khiển diễn ra như sau:

Môi trường thay đổi → cảm biến đo nhiệt độ → gửi tín hiệu về bo mạch → bo mạch xử lý → điều chỉnh máy nén, quạt và các bộ phận liên quan

Ví dụ trong chế độ làm lạnh:

1. Người dùng đặt nhiệt độ 25°C
2. Cảm biến phòng đo nhiệt độ hiện tại là 30°C
3. Bo mạch nhận thấy cần tiếp tục làm lạnh
4. Máy nén hoạt động để giảm nhiệt độ phòng
5. Khi cảm biến phát hiện nhiệt độ gần đạt mức cài đặt, hệ thống giảm công suất

Ở điều hòa inverter, quá trình này diễn ra liên tục thay vì chỉ bật/tắt như điều hòa truyền thống.

Vì sao điều hòa cần nhiều cảm biến nhiệt độ?

Một trong những hiểu lầm phổ biến là điều hòa chỉ có một cảm biến nhiệt độ để đo nhiệt độ phòng.

Thực tế, một hệ thống điều hòa hiện đại thường có nhiều cảm biến khác nhau, mỗi cảm biến đảm nhiệm một nhiệm vụ riêng.

Các vị trí đo phổ biến gồm:

• Cảm biến nhiệt độ phòng
• Cảm biến nhiệt độ dàn lạnh
• Cảm biến nhiệt độ dàn nóng
• Cảm biến nhiệt độ ống đồng

Mỗi vị trí cung cấp một thông tin khác nhau cho hệ thống điều khiển.

Nếu chỉ đo nhiệt độ phòng, điều hòa biết được mức nhiệt người dùng cảm nhận nhưng không biết tình trạng bên trong hệ thống.

Ví dụ:

Một chiếc điều hòa có thể đang làm lạnh mạnh nhưng dàn lạnh bắt đầu đóng tuyết do lưu lượng gió thấp hoặc thiếu gas. Nếu không có cảm biến dàn lạnh, hệ thống có thể tiếp tục chạy và gây ảnh hưởng đến hiệu suất.

Do đó, nhiều cảm biến giúp điều hòa:

• Hoạt động chính xác hơn
• Phát hiện lỗi sớm hơn
• Bảo vệ linh kiện quan trọng
• Tiết kiệm điện hơn

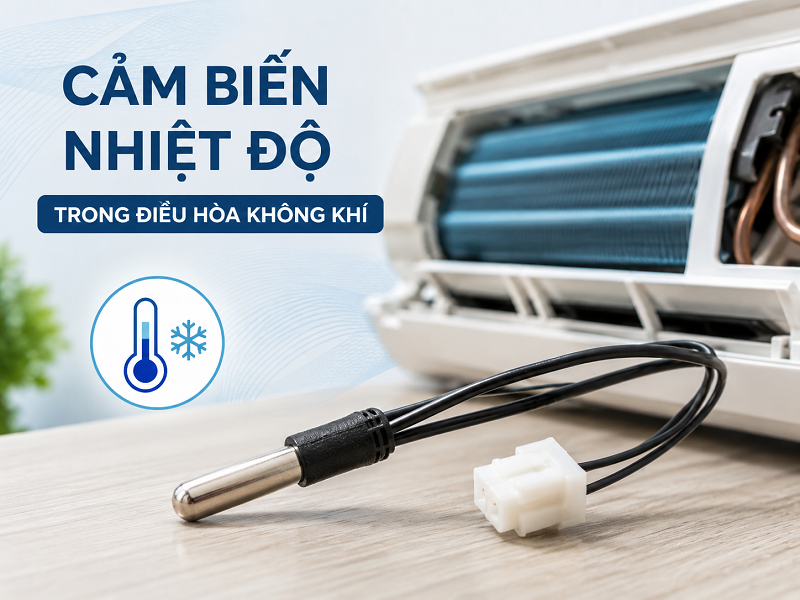

Cấu tạo cảm biến nhiệt độ trong điều hòa không khí

Mặc dù có kích thước nhỏ gọn, cảm biến nhiệt độ trong điều hòa là một linh kiện được thiết kế khá tinh vi nhằm đảm bảo khả năng đo nhiệt độ ổn định trong môi trường hoạt động liên tục.

Một cảm biến nhiệt độ điều hòa thông thường gồm ba bộ phận chính:

• Phần tử cảm biến nhiệt
• Vỏ bảo vệ cảm biến
• Dây dẫn và đầu kết nối tín hiệu

Mỗi bộ phận đảm nhiệm một chức năng riêng, ảnh hưởng trực tiếp đến độ chính xác và tốc độ phản hồi của cảm biến.

Phần tử cảm biến nhiệt

Phần tử cảm biến là bộ phận quan trọng nhất, có nhiệm vụ trực tiếp nhận biết sự thay đổi nhiệt độ và tạo ra tín hiệu điện tương ứng.

Trong điều hòa dân dụng, phần tử cảm biến phổ biến nhất là Thermistor NTC.

NTC là viết tắt của Negative Temperature Coefficient, nghĩa là điện trở của cảm biến giảm khi nhiệt độ tăng.

Đặc tính này giúp bo mạch điều hòa có thể xác định nhiệt độ thông qua sự thay đổi điện trở.

Ví dụ:

• Khi nhiệt độ phòng thấp, điện trở cảm biến NTC tăng
• Khi nhiệt độ phòng cao, điện trở cảm biến NTC giảm

Bo mạch điều khiển không đọc trực tiếp giá trị nhiệt độ mà sử dụng mạch đo điện áp để xác định mức thay đổi điện trở, sau đó đối chiếu với bảng đặc tính của cảm biến để tính toán nhiệt độ thực tế.

Trong điều hòa dân dụng, các cảm biến NTC thường có giá trị danh định như:

• NTC 5kΩ
• NTC 10kΩ
• NTC 15kΩ

Trong đó NTC 10kΩ là loại được sử dụng rất phổ biến ở nhiều dòng máy lạnh gia đình.

Vỏ bảo vệ cảm biến

Phần tử cảm biến rất nhạy với môi trường nên cần được bảo vệ bằng một lớp vỏ bên ngoài.

Vỏ cảm biến thường được làm từ:

• Nhựa chịu nhiệt
• Kim loại chống ăn mòn
• Vật liệu cách điện chuyên dụng

Nhiệm vụ của lớp vỏ gồm:

• Bảo vệ linh kiện khỏi độ ẩm
• Hạn chế tác động của bụi bẩn
• Giảm nguy cơ hư hỏng do rung động
• Duy trì khả năng truyền nhiệt ổn định

Trong dàn lạnh điều hòa, cảm biến nhiệt độ phòng thường có dạng đầu dò nhựa nhỏ đặt gần khu vực hút gió.

Trong khi đó, cảm biến ống đồng thường được thiết kế dạng kẹp hoặc bọc sát vào đường ống để cảm nhận nhiệt độ môi chất lạnh.

Một yêu cầu quan trọng của vỏ bảo vệ là phải truyền nhiệt nhanh.

Nếu lớp bảo vệ cách nhiệt quá nhiều, cảm biến sẽ phản ứng chậm, khiến hệ thống điều khiển nhận thông tin không chính xác.

Dây dẫn và đầu kết nối tín hiệu

Dây dẫn có nhiệm vụ truyền tín hiệu từ cảm biến đến bo mạch điều khiển.

Trong điều hòa dân dụng, cảm biến thường sử dụng dây dẫn gồm hai lõi vì tín hiệu được tạo ra dựa trên sự thay đổi điện trở.

Các lỗi thường gặp liên quan đến dây cảm biến gồm:

• Đứt dây do chuột cắn
• Oxy hóa đầu nối
• Tiếp xúc kém tại giắc cắm
• Chạm mạch làm sai tín hiệu đo

Khi dây tín hiệu gặp vấn đề, bo mạch có thể nhận giá trị nhiệt độ sai hoặc mất hoàn toàn tín hiệu từ cảm biến.

Điều này khiến điều hòa có thể xuất hiện các hiện tượng như:

• Máy chạy liên tục không ngắt
• Máy không nhận biết được nhiệt độ phòng
• Báo lỗi cảm biến
• Hoạt động không ổn định

Nguyên lý hoạt động của cảm biến nhiệt độ trong điều hòa

Để hiểu sâu hơn vai trò của cảm biến, cần hiểu cách tín hiệu nhiệt độ được chuyển đổi thành lệnh điều khiển trong hệ thống điều hòa.

Quá trình này gồm ba bước chính:

• Cảm biến tiếp nhận nhiệt độ thực tế
• Chuyển đổi nhiệt độ thành tín hiệu điện
• Bo mạch xử lý tín hiệu và điều chỉnh thiết bị

Nguyên lý thay đổi điện trở của cảm biến NTC

Phần lớn điều hòa dân dụng sử dụng cảm biến NTC vì nguyên lý hoạt động đơn giản nhưng hiệu quả.

Bên trong cảm biến NTC là vật liệu bán dẫn có đặc tính điện trở thay đổi theo nhiệt độ.

Khi nhiệt độ thay đổi:

• Số lượng hạt mang điện trong vật liệu thay đổi
• Khả năng dẫn điện thay đổi
• Giá trị điện trở thay đổi theo

Bo mạch điều hòa sẽ sử dụng sự thay đổi này để xác định nhiệt độ.

Ví dụ:

Khi nhiệt độ phòng tăng cao:

• Điện trở NTC giảm
• Điện áp tín hiệu thay đổi
• Bo mạch nhận biết phòng đang nóng hơn
• Máy nén tiếp tục duy trì hoặc tăng công suất làm lạnh

Khi nhiệt độ đạt mức cài đặt:

• Tín hiệu cảm biến thay đổi tương ứng
• Bo mạch giảm tải hệ thống
• Máy nén inverter giảm tốc độ hoặc điều chỉnh chu kỳ hoạt động

Vai trò của bo mạch trong việc xử lý tín hiệu cảm biến

Cảm biến nhiệt độ không tự điều khiển điều hòa.

Nó chỉ đóng vai trò cung cấp dữ liệu đầu vào.

Bộ phận chịu trách nhiệm phân tích dữ liệu là bo mạch điều khiển.

Bo mạch thực hiện các nhiệm vụ:

• Nhận tín hiệu điện trở từ cảm biến
• Chuyển đổi thành giá trị nhiệt độ
• So sánh với nhiệt độ cài đặt
• Đưa ra lệnh điều khiển

Ví dụ:

Cảm biến phòng gửi tín hiệu cho biết nhiệt độ hiện tại là 30°C trong khi người dùng đặt 25°C.

Bo mạch sẽ hiểu rằng:

• Nhiệt độ phòng đang cao hơn yêu cầu
• Cần duy trì quá trình làm lạnh
• Máy nén chưa được giảm công suất

Ngược lại, khi nhiệt độ giảm xuống gần 25°C, hệ thống sẽ điều chỉnh công suất để tránh làm lạnh quá mức.

Sự khác biệt giữa điều hòa thường và điều hòa inverter

Ở điều hòa thông thường, cảm biến chủ yếu giúp thực hiện quá trình bật hoặc tắt máy nén.

Ví dụ:

• Nhiệt độ cao → máy nén chạy
• Đạt nhiệt độ cài đặt → máy nén dừng

Trong khi đó, điều hòa inverter sử dụng tín hiệu cảm biến phức tạp hơn.

Hệ thống liên tục theo dõi:

• Nhiệt độ phòng
• Nhiệt độ dàn lạnh
• Nhiệt độ dàn nóng
• Trạng thái môi chất lạnh

Sau đó điều chỉnh tốc độ máy nén thay vì chỉ bật hoặc tắt.

Nhờ vậy, điều hòa inverter có thể:

• Duy trì nhiệt độ ổn định hơn
• Giảm dao động nhiệt
• Tiết kiệm điện năng
• Giảm áp lực khởi động máy nén

Các loại cảm biến nhiệt độ phổ biến trong điều hòa

Tùy theo vị trí lắp đặt và nhiệm vụ điều khiển, điều hòa có thể sử dụng nhiều loại cảm biến khác nhau.

Mặc dù cùng có chức năng đo nhiệt độ, mỗi loại cảm biến lại đảm nhiệm một vai trò riêng trong chu trình làm lạnh.

Cảm biến nhiệt độ phòng

Cảm biến nhiệt độ phòng là loại cảm biến quen thuộc nhất với người sử dụng.

Nó thường được đặt ở khu vực hút gió của dàn lạnh để đo nhiệt độ không khí đi vào máy.

Chức năng của cảm biến nhiệt độ phòng

Nhiệm vụ chính của cảm biến phòng là xác định nhiệt độ thực tế trong không gian sử dụng.

Dựa vào tín hiệu này, điều hòa sẽ:

• Duy trì nhiệt độ theo mức người dùng cài đặt
• Điều chỉnh công suất làm lạnh
• Quyết định thời điểm giảm tải máy nén

Ví dụ:

Người dùng đặt nhiệt độ 26°C.

Nếu cảm biến nhận thấy nhiệt độ phòng vẫn ở mức 30°C, hệ thống tiếp tục làm lạnh.

Khi nhiệt độ giảm về gần 26°C, điều hòa giảm công suất để duy trì trạng thái ổn định.

Lỗi thường gặp của cảm biến nhiệt độ phòng

Khi cảm biến phòng bị lỗi, người dùng thường gặp các hiện tượng:

• Máy lạnh không đạt nhiệt độ mong muốn
• Máy chạy liên tục dù phòng đã đủ lạnh
• Nhiệt độ hiển thị không chính xác
• Điều hòa tự ngắt bất thường

Một nguyên nhân phổ biến là cảm biến bị bám bụi hoặc lắp sai vị trí khiến nhiệt độ đo được không phản ánh đúng môi trường thực tế.

Cảm biến nhiệt độ dàn lạnh

Cảm biến nhiệt độ dàn lạnh là một trong những cảm biến quan trọng nhất trong hệ thống điều hòa. Nếu cảm biến nhiệt độ phòng giúp hệ thống biết môi trường bên ngoài đang nóng hay lạnh, thì cảm biến dàn lạnh giúp điều hòa kiểm soát trực tiếp trạng thái của bộ trao đổi nhiệt bên trong nhà.

Cảm biến này thường được gắn trên đường ống hoặc vị trí gần bề mặt dàn lạnh để theo dõi nhiệt độ của môi chất lạnh và nhiệt độ bề mặt trao đổi nhiệt.

Chức năng của cảm biến dàn lạnh

Vai trò chính của cảm biến dàn lạnh gồm:

• Kiểm soát nhiệt độ bề mặt dàn lạnh
• Ngăn chặn hiện tượng đóng băng
• Hỗ trợ điều chỉnh chu trình làm lạnh
• Bảo vệ máy nén trong các tình huống bất thường

Trong quá trình làm lạnh, nhiệt độ dàn lạnh luôn thấp hơn nhiệt độ phòng.

Tuy nhiên, nếu nhiệt độ dàn lạnh giảm xuống quá thấp, hơi nước trong không khí có thể ngưng tụ và đóng băng trên bề mặt lá nhôm.

Hiện tượng này thường xảy ra khi:

• Lưu lượng gió qua dàn lạnh thấp
• Bộ lọc không khí bị bẩn
• Quạt dàn lạnh hoạt động yếu
• Thiếu môi chất lạnh
• Cảm biến dàn lạnh đo sai

Khi cảm biến phát hiện nhiệt độ dàn lạnh xuống dưới giới hạn cho phép, bo mạch có thể điều chỉnh hoạt động để hạn chế đóng tuyết.

Dấu hiệu lỗi cảm biến dàn lạnh

Một số biểu hiện thường gặp khi cảm biến dàn lạnh gặp vấn đề:

• Dàn lạnh bị đóng tuyết
• Máy lạnh làm lạnh yếu dù quạt vẫn chạy
• Máy nén hoạt động không đúng chu kỳ
• Điều hòa báo lỗi liên quan đến cảm biến
• Nhiệt độ phòng dao động thất thường

Ví dụ, nếu cảm biến dàn lạnh bị sai lệch và báo nhiệt độ cao hơn thực tế, bo mạch có thể tiếp tục yêu cầu máy nén làm việc mạnh hơn dù dàn lạnh đã quá lạnh.

Kết quả là:

• Dàn lạnh có thể bị đóng băng
• Hiệu suất trao đổi nhiệt giảm
• Điện năng tiêu thụ tăng

Cảm biến nhiệt độ dàn nóng

Cảm biến nhiệt độ dàn nóng được lắp đặt tại cụm ngoài trời của điều hòa, nơi diễn ra quá trình thải nhiệt ra môi trường.

Đối với hệ thống điều hòa inverter, cảm biến này đóng vai trò đặc biệt quan trọng vì máy nén hoạt động với nhiều mức công suất khác nhau và cần được kiểm soát liên tục.

Chức năng của cảm biến dàn nóng

Cảm biến dàn nóng giúp hệ thống giám sát:

• Nhiệt độ bộ trao đổi nhiệt ngoài trời
• Khả năng giải nhiệt của dàn nóng
• Điều kiện hoạt động của máy nén

Khi dàn nóng bị quá nhiệt, nguyên nhân có thể đến từ:

• Dàn nóng bám bụi nhiều
• Quạt dàn nóng yếu
• Không gian lắp đặt quá kín
• Áp suất môi chất lạnh bất thường

Cảm biến sẽ gửi thông tin về bo mạch để hệ thống điều chỉnh công suất hoặc kích hoạt cơ chế bảo vệ.

Vai trò trong bảo vệ máy nén

Máy nén là bộ phận có giá trị cao nhất trong nhiều hệ thống điều hòa.

Khi nhiệt độ dàn nóng tăng vượt giới hạn, máy nén có nguy cơ:

• Quá tải nhiệt
• Giảm tuổi thọ
• Hỏng cuộn dây động cơ
• Tăng dòng điện tiêu thụ

Nhờ tín hiệu từ cảm biến dàn nóng, hệ thống có thể giảm công suất hoặc tạm dừng để bảo vệ thiết bị.

Đây là một trong những lý do tại sao cảm biến nhiệt độ không chỉ phục vụ khả năng làm lạnh mà còn là một cơ chế an toàn của toàn bộ hệ thống.

Cảm biến nhiệt độ ống đồng

Cảm biến nhiệt độ ống đồng thường được gắn trực tiếp lên đường ống môi chất lạnh.

Đây là loại cảm biến có vai trò quan trọng trong việc theo dõi trạng thái hoạt động của chu trình lạnh.

Chức năng của cảm biến ống đồng

Cảm biến ống đồng giúp hệ thống biết được:

• Nhiệt độ môi chất lạnh trên đường ống
• Mức độ trao đổi nhiệt
• Trạng thái vận hành của hệ thống lạnh

Trong điều hòa inverter, dữ liệu từ cảm biến ống đồng được sử dụng để điều chỉnh chính xác hơn hoạt động của:

• Máy nén biến tần
• Van tiết lưu điện tử
• Quạt dàn nóng
• Chu trình bảo vệ hệ thống

Vì sao cần đo nhiệt độ ống đồng?

Một hệ thống lạnh hoạt động hiệu quả cần sự cân bằng giữa:

• Áp suất môi chất lạnh
• Nhiệt độ bay hơi
• Nhiệt độ ngưng tụ
• Lưu lượng môi chất

Nếu nhiệt độ ống đồng bất thường, hệ thống có thể nhận biết các vấn đề như:

• Thiếu gas
• Dư gas
• Tắc nghẽn đường ống
• Van tiết lưu hoạt động không chính xác

Ví dụ:

Nếu đường ống hút có nhiệt độ bất thường thấp hơn dự kiến, hệ thống có thể phát hiện nguy cơ môi chất bay hơi không ổn định.

Ngược lại, nếu nhiệt độ đường ống quá cao, có thể liên quan đến khả năng trao đổi nhiệt kém hoặc thiếu môi chất lạnh.

Cảm biến NTC 10kΩ trong điều hòa: loại cảm biến phổ biến nhất

Trong các dòng điều hòa dân dụng hiện nay, cảm biến NTC 10kΩ là một trong những loại được sử dụng phổ biến nhất.

Sở dĩ loại cảm biến này được lựa chọn rộng rãi vì nó đáp ứng tốt yêu cầu đo nhiệt độ trong hệ thống lạnh:

• Kích thước nhỏ
• Giá thành thấp
• Độ nhạy cao
• Phản hồi nhanh
• Dễ tích hợp vào bo mạch điện tử

NTC 10kΩ hoạt động như thế nào?

Tên gọi NTC 10kΩ thể hiện giá trị điện trở danh định của cảm biến tại nhiệt độ tham chiếu.

Khi nhiệt độ thay đổi, điện trở cảm biến thay đổi theo đường cong phi tuyến.

Ví dụ:

• Nhiệt độ thấp → điện trở lớn hơn
• Nhiệt độ cao → điện trở nhỏ hơn

Bo mạch điều hòa sử dụng mạch chia áp để đọc sự thay đổi này.

Mạch chia áp tạo ra một điện áp biến đổi theo điện trở cảm biến.

Bộ xử lý trên bo mạch sẽ chuyển đổi điện áp này thành giá trị nhiệt độ.

Vì sao điều hòa sử dụng NTC thay vì các loại cảm biến khác?

So với RTD hoặc Thermocouple, NTC có nhiều ưu điểm phù hợp với điều hòa dân dụng:

Điều hòa gia đình không yêu cầu độ chính xác tuyệt đối như phòng thí nghiệm, nhưng cần cảm biến phản ứng nhanh và chi phí hợp lý.

Vì vậy NTC trở thành lựa chọn cân bằng giữa:

• Hiệu quả
• Giá thành
• Độ tin cậy

Cách kiểm tra cảm biến nhiệt độ điều hòa bằng đồng hồ đo

Khi điều hòa có dấu hiệu hoạt động bất thường, kiểm tra cảm biến nhiệt độ là một trong những bước quan trọng trong quá trình chẩn đoán lỗi.

Phương pháp phổ biến nhất là sử dụng đồng hồ vạn năng để đo điện trở cảm biến.

Quy trình kiểm tra cơ bản

Các bước thường gồm:

1. Ngắt nguồn điện điều hòa
2. Xác định vị trí cảm biến cần kiểm tra
3. Tháo giắc kết nối cảm biến khỏi bo mạch
4. Chuyển đồng hồ sang chế độ đo điện trở
5. Đo giá trị điện trở giữa hai đầu dây cảm biến
6. So sánh kết quả với thông số kỹ thuật của nhà sản xuất

Đánh giá kết quả đo

Một cảm biến bình thường thường có giá trị điện trở thay đổi theo nhiệt độ.

Ví dụ:

• Khi làm nóng đầu dò → điện trở NTC giảm
• Khi làm lạnh đầu dò → điện trở tăng

Nếu đo thấy:

• Điện trở bằng 0Ω → Có khả năng cảm biến bị chập
• Điện trở vô cùng → Có khả năng cảm biến bị đứt
• Giá trị không thay đổi khi nhiệt độ thay đổi → Cảm biến có thể bị lỗi

Tuy nhiên, để xác định chính xác cần đối chiếu với bảng đặc tính của từng loại cảm biến vì mỗi hãng điều hòa có thể sử dụng thông số khác nhau.

Dấu hiệu điều hòa bị lỗi cảm biến nhiệt độ

Cảm biến nhiệt độ là linh kiện có độ bền tương đối cao, tuy nhiên trong quá trình vận hành lâu dài, nó vẫn có thể gặp các vấn đề như sai lệch giá trị đo, đứt mạch, chập điện hoặc suy giảm độ nhạy.

Điểm khó của lỗi cảm biến là nhiều biểu hiện bên ngoài khá giống với các lỗi khác như thiếu gas, bẩn dàn lạnh, hỏng quạt hoặc lỗi bo mạch. Vì vậy, cần hiểu rõ mối liên hệ giữa triệu chứng và vị trí cảm biến để chẩn đoán chính xác.

Một số dấu hiệu phổ biến gồm:

• Điều hòa chạy liên tục nhưng phòng không đạt nhiệt độ cài đặt
• Máy lạnh lúc lạnh lúc không
• Dàn lạnh bị đóng tuyết
• Máy nén đóng ngắt bất thường
• Điều hòa báo mã lỗi liên quan đến cảm biến
• Điện năng tiêu thụ tăng cao
• Nhiệt độ thực tế trong phòng không ổn định

Điều hòa chạy liên tục không tự ngắt

Đây là một trong những hiện tượng thường gặp khi cảm biến nhiệt độ phòng gặp vấn đề.

Trong điều kiện bình thường:

• Người dùng đặt nhiệt độ 26°C
• Cảm biến đo nhiệt độ phòng liên tục
• Khi đạt gần mức cài đặt, bo mạch giảm công suất hoặc điều chỉnh hoạt động máy nén

Nhưng nếu cảm biến bị sai lệch và luôn báo nhiệt độ cao hơn thực tế, hệ thống có thể hiểu rằng phòng vẫn chưa đủ lạnh.

Kết quả:

• Máy nén tiếp tục chạy trong thời gian dài
• Điện năng tiêu thụ tăng
• Các linh kiện bị làm việc quá tải

Ví dụ:

Nhiệt độ thực tế trong phòng là 25°C nhưng cảm biến báo về bo mạch rằng nhiệt độ vẫn là 29°C.

Bo mạch sẽ tiếp tục yêu cầu làm lạnh dù người dùng đã cảm thấy phòng đủ lạnh.

Điều hòa làm lạnh yếu hoặc không ổn định

Một cảm biến bị sai giá trị có thể khiến toàn bộ chu trình điều khiển bị lệch.

Ví dụ:

Nếu cảm biến dàn lạnh báo nhiệt độ thấp hơn thực tế:

• Bo mạch có thể giảm công suất quá sớm
• Máy nén không hoạt động đủ lâu
• Nhiệt độ phòng không đạt yêu cầu

Ngược lại, nếu cảm biến báo nhiệt độ cao hơn:

• Máy nén có thể hoạt động quá mức
• Dàn lạnh có nguy cơ đóng băng
• Hệ thống tiêu thụ nhiều điện hơn

Vì vậy, không phải mọi trường hợp điều hòa kém lạnh đều do thiếu gas. Cảm biến nhiệt độ cũng là một nguyên nhân cần được kiểm tra.

Dàn lạnh bị đóng tuyết

Đóng tuyết dàn lạnh là một dấu hiệu thường liên quan đến cảm biến dàn lạnh.

Trong điều kiện bình thường, cảm biến dàn lạnh giúp hệ thống kiểm soát nhiệt độ bề mặt trao đổi nhiệt.

Khi nhiệt độ xuống quá thấp, hệ thống có thể điều chỉnh để tránh đóng băng.

Nếu cảm biến bị lỗi:

• Bo mạch không nhận biết chính xác nhiệt độ dàn lạnh
• Máy nén tiếp tục hoạt động mạnh
• Hơi nước ngưng tụ trên dàn lạnh có thể đóng thành băng

Tuy nhiên, cần lưu ý rằng đóng tuyết không chỉ do cảm biến.

Các nguyên nhân khác có thể gồm:

• Lưới lọc quá bẩn
• Quạt dàn lạnh yếu
• Thiếu môi chất lạnh
• Dàn lạnh bám bụi nhiều

Do đó, kỹ thuật viên cần kiểm tra tổng thể thay vì thay cảm biến ngay lập tức.

Các lỗi thường gặp khi thay thế cảm biến nhiệt độ điều hòa

Trong thực tế sửa chữa, nhiều trường hợp điều hòa vẫn hoạt động bất thường sau khi thay cảm biến. Nguyên nhân thường đến từ việc lựa chọn hoặc lắp đặt cảm biến không đúng thông số.

Thay sai trị số điện trở cảm biến

Đây là lỗi phổ biến nhất.

Ví dụ:

Một hệ thống đang sử dụng cảm biến NTC 10kΩ nhưng được thay bằng cảm biến NTC 5kΩ.

Mặc dù hai cảm biến đều là loại NTC, đặc tính điện trở của chúng hoàn toàn khác nhau.

Khi đó:

• Nhiệt độ thực tế không thay đổi
• Nhưng tín hiệu gửi về bo mạch bị sai
• Bộ điều khiển hiểu sai nhiệt độ

Hậu quả:

• Điều hòa làm lạnh không chính xác
• Máy nén hoạt động sai chu kỳ
• Có thể phát sinh lỗi điều khiển

Vì vậy, khi thay cảm biến cần quan tâm đến:

• Giá trị điện trở danh định
• Đặc tính nhiệt
• Kiểu đầu dò
• Vị trí lắp đặt

Không nên chỉ dựa vào hình dáng bên ngoài để chọn linh kiện thay thế.

Nhầm vị trí giữa các loại cảm biến

Một điều hòa có thể sử dụng nhiều cảm biến khác nhau.

Ví dụ:

• Cảm biến phòng
• Cảm biến dàn lạnh
• Cảm biến ống đồng
• Cảm biến dàn nóng

Các cảm biến này có thể có hình dạng gần giống nhau nhưng chức năng khác nhau.

Việc lắp nhầm vị trí có thể khiến hệ thống:

• Đọc sai nhiệt độ
• Điều khiển sai chu trình lạnh
• Xuất hiện lỗi vận hành

Ví dụ:

Cảm biến phòng cần đo nhiệt độ không khí, nên phải đặt tại vị trí có luồng khí đại diện cho căn phòng.

Nếu đặt sát dàn lạnh, cảm biến có thể nhận nhiệt độ thấp hơn thực tế và khiến điều hòa giảm công suất quá sớm.

Lắp cảm biến không đúng vị trí tiếp xúc nhiệt

Đối với cảm biến ống đồng, khả năng tiếp xúc nhiệt rất quan trọng.

Nếu cảm biến:

• Không ôm sát đường ống
• Bị hở khỏi bề mặt cần đo
• Không được cố định chắc chắn

Giá trị đo có thể bị sai lệch.

Trong hệ thống lạnh, chỉ cần sai lệch vài độ cũng có thể ảnh hưởng đến quyết định điều khiển của bo mạch.

Ảnh hưởng của cảm biến nhiệt độ đến khả năng tiết kiệm điện

Nhiều người cho rằng điện năng tiêu thụ của điều hòa chỉ phụ thuộc vào công suất máy nén hoặc công nghệ inverter.

Thực tế, cảm biến nhiệt độ cũng ảnh hưởng rất lớn đến hiệu quả năng lượng.

Một cảm biến chính xác giúp hệ thống:

• Duy trì đúng nhiệt độ cài đặt
• Tránh làm lạnh quá mức
• Giảm thời gian chạy không cần thiết
• Điều chỉnh công suất phù hợp với tải nhiệt thực tế

Cảm biến giúp giảm thời gian hoạt động dư thừa

Nếu cảm biến phòng hoạt động chính xác, điều hòa biết chính xác thời điểm cần giảm tải.

Ví dụ:

Một căn phòng đã đạt 26°C.

Nếu cảm biến nhận đúng nhiệt độ:

• Máy nén inverter giảm tốc độ
• Hệ thống duy trì nhiệt độ ổn định

Nhưng nếu cảm biến báo sai:

• Máy nén tiếp tục chạy mạnh
• Điện năng bị tiêu hao không cần thiết

Cảm biến hỗ trợ bảo vệ tuổi thọ thiết bị

Không chỉ tiết kiệm điện, cảm biến còn giúp giảm áp lực lên các linh kiện quan trọng.

Khi hệ thống nhận đúng dữ liệu nhiệt độ:

• Máy nén không phải chạy quá tải
• Quạt hoạt động phù hợp
• Chu trình lạnh ổn định hơn

Điều này giúp kéo dài tuổi thọ của:

• Máy nén
• Bo mạch inverter
• Quạt dàn nóng
• Van tiết lưu điện tử

Sự khác biệt giữa cảm biến nhiệt độ điều hòa dân dụng và hệ thống HVAC công nghiệp

Trong điều hòa gia đình, cảm biến thường ưu tiên:

• Chi phí thấp
• Kích thước nhỏ
• Đáp ứng nhanh
• Đủ chính xác cho nhu cầu sử dụng

Vì vậy, Thermistor NTC được sử dụng rất phổ biến.

Trong các hệ thống HVAC công nghiệp, yêu cầu cao hơn nhiều.

Các hệ thống như:

• Phòng sạch
• Trung tâm dữ liệu
• Nhà máy sản xuất
• Kho lạnh chuyên dụng

cần kiểm soát nhiệt độ chính xác hơn.

Do đó có thể sử dụng:

• RTD Pt100
• RTD Pt1000
• Thermocouple
• Cảm biến kỹ thuật số độ chính xác cao

Vì sao HVAC công nghiệp cần cảm biến chính xác hơn?

Trong môi trường công nghiệp, sai lệch nhiệt độ nhỏ cũng có thể gây hậu quả lớn.

Ví dụ:

• Kho bảo quản dược phẩm cần duy trì nhiệt độ ổn định
• Phòng máy chủ cần tránh quá nhiệt
• Dây chuyền sản xuất cần kiểm soát điều kiện môi trường

Vì vậy, hệ thống công nghiệp thường yêu cầu:

• Sai số thấp
• Độ ổn định dài hạn
• Khả năng hiệu chuẩn định kỳ
• Khả năng kết nối với hệ thống quản lý trung tâm

Ứng dụng mở rộng của cảm biến nhiệt độ trong các hệ thống hiện đại

Mặc dù trong điều hòa không khí, cảm biến nhiệt độ thường được nhắc đến như một linh kiện phục vụ việc kiểm soát nhiệt độ phòng, nhưng phạm vi ứng dụng của công nghệ cảm biến này rộng hơn rất nhiều.

Ngày nay, cảm biến nhiệt độ là một thành phần nền tảng trong các hệ thống tự động hóa, IoT, thiết bị y tế, công nghiệp sản xuất và quản lý năng lượng.

Điểm chung của các ứng dụng này là hệ thống cần khả năng:

• Nhận biết điều kiện nhiệt độ thực tế
• Phân tích sự thay đổi theo thời gian
• Tự động đưa ra phản hồi điều khiển
• Duy trì môi trường trong giới hạn cho phép

Cảm biến nhiệt độ trong nhà thông minh và IoT

Trong các hệ thống nhà thông minh, cảm biến nhiệt độ được sử dụng để tạo ra khả năng điều khiển tự động thay vì phụ thuộc hoàn toàn vào thao tác của con người.

Ví dụ:

Một hệ thống nhà thông minh có thể kết hợp:

• Cảm biến nhiệt độ
• Cảm biến độ ẩm
• Cảm biến chuyển động
• Hệ thống điều khiển điều hòa

để đưa ra quyết định vận hành tối ưu.

Khi nhiệt độ phòng tăng cao:

• Hệ thống nhận dữ liệu từ cảm biến
• Bộ điều khiển đánh giá điều kiện môi trường
• Điều hòa hoặc quạt được kích hoạt tự động

Khi phòng không có người:

• Hệ thống có thể giảm công suất
• Tắt thiết bị không cần thiết
• Giảm mức tiêu thụ năng lượng

Trong các thiết bị IoT hiện đại, cảm biến nhiệt độ thường kết hợp với:

• Kết nối Wi-Fi
• Bluetooth
• Zigbee
• Bộ điều khiển trung tâm

Nhờ đó, người dùng có thể theo dõi và điều chỉnh nhiệt độ từ xa thông qua điện thoại.

Cảm biến nhiệt độ trong y tế và bảo quản dược phẩm

Trong lĩnh vực y tế, độ chính xác của nhiệt độ có thể ảnh hưởng trực tiếp đến chất lượng sản phẩm và an toàn sử dụng.

Các ứng dụng phổ biến gồm:

• Tủ bảo quản vaccine
• Kho lạnh thuốc
• Thiết bị xét nghiệm
• Máy ấp trẻ sơ sinh
• Thiết bị theo dõi sức khỏe

Ví dụ:

Một kho bảo quản vaccine cần duy trì nhiệt độ trong phạm vi kiểm soát nghiêm ngặt.

Nếu nhiệt độ tăng hoặc giảm ngoài giới hạn:

• Chất lượng vaccine có thể bị ảnh hưởng
• Hệ thống cần cảnh báo ngay lập tức
• Nhân viên vận hành phải có biện pháp xử lý

Trong các hệ thống này, cảm biến thường yêu cầu:

• Độ chính xác cao
• Độ ổn định lâu dài
• Khả năng ghi nhận dữ liệu liên tục

Cảm biến nhiệt độ trong công nghiệp sản xuất

Trong nhà máy sản xuất, nhiệt độ là một trong những thông số quan trọng quyết định chất lượng sản phẩm và độ an toàn của thiết bị.

Cảm biến nhiệt độ được sử dụng để giám sát:

• Máy móc công nghiệp
• Dây chuyền sản xuất
• Lò nung
• Hệ thống gia nhiệt
• Thiết bị thủy lực

Ví dụ:

Trong một dây chuyền sản xuất có quá trình gia nhiệt, nếu nhiệt độ vượt quá giới hạn:

• Chất lượng sản phẩm có thể giảm
• Máy móc có thể bị hư hỏng
• Nguy cơ mất an toàn tăng cao

Cảm biến nhiệt độ giúp hệ thống phát hiện sớm tình trạng bất thường và đưa ra cảnh báo hoặc tự động điều chỉnh.

Cảm biến nhiệt độ trong ô tô

Trên ô tô hiện đại, cảm biến nhiệt độ xuất hiện ở nhiều hệ thống khác nhau.

Một số vị trí phổ biến:

• Nhiệt độ động cơ
• Nhiệt độ nước làm mát
• Nhiệt độ khí nạp
• Nhiệt độ khoang cabin
• Hệ thống điều hòa xe

Đối với hệ thống điều hòa ô tô, cảm biến nhiệt độ giúp:

• Duy trì nhiệt độ cabin ổn định
• Điều chỉnh công suất máy nén
• Tối ưu mức tiêu thụ nhiên liệu

Cách lựa chọn cảm biến nhiệt độ phù hợp cho hệ thống điều hòa

Việc lựa chọn cảm biến nhiệt độ thay thế hoặc thiết kế hệ thống điều khiển cần dựa trên nhiều yếu tố, không chỉ dựa vào hình dạng bên ngoài.

Một cảm biến phù hợp cần đáp ứng:

• Đúng thông số điện
• Đúng dải nhiệt độ hoạt động
• Đúng vị trí sử dụng
• Đúng đặc tính phản hồi

Xác định đúng loại cảm biến

Trước khi thay thế, cần xác định cảm biến thuộc loại nào.

Một số loại phổ biến:

• NTC Thermistor
• PTC Thermistor
• RTD
• Cảm biến kỹ thuật số

Trong điều hòa dân dụng, cần đặc biệt chú ý đến loại NTC vì chỉ cần khác trị số điện trở cũng có thể làm sai toàn bộ quá trình điều khiển.

Kiểm tra thông số điện trở

Đối với cảm biến NTC, thông số quan trọng nhất là giá trị điện trở danh định.

Ví dụ:

• NTC 10kΩ
• NTC 15kΩ

Hai loại này có thể có hình dáng gần giống nhau nhưng tín hiệu gửi về bo mạch hoàn toàn khác nhau.

Nếu thay sai:

• Bo mạch đọc sai nhiệt độ
• Chu trình làm lạnh bị ảnh hưởng
• Điều hòa hoạt động không ổn định

Kiểm tra vị trí lắp đặt

Một cảm biến tốt nhưng đặt sai vị trí vẫn có thể tạo ra kết quả đo không chính xác.

Ví dụ:

Cảm biến nhiệt độ phòng cần đo nhiệt độ không khí đại diện cho căn phòng.

Nếu đặt quá gần:

• Dàn lạnh
• Luồng khí lạnh trực tiếp
• Nguồn nhiệt

giá trị đo sẽ bị sai lệch.

Đối với cảm biến ống đồng:

• Cần tiếp xúc tốt với bề mặt ống
• Cần được cố định chắc chắn
• Cần hạn chế ảnh hưởng từ môi trường bên ngoài

Những hiểu lầm phổ biến về cảm biến nhiệt độ điều hòa

Trong quá trình sử dụng và sửa chữa, có nhiều quan niệm chưa chính xác về cảm biến nhiệt độ.

Hiểu sai về bộ phận này có thể dẫn đến việc xử lý lỗi không đúng nguyên nhân.

“Cảm biến hỏng thì điều hòa sẽ không chạy”

Đây là một hiểu lầm phổ biến.

Thực tế, tùy mức độ lỗi mà điều hòa có thể:

• Vẫn chạy nhưng hoạt động sai
• Chạy không ổn định
• Báo lỗi
• Tự dừng để bảo vệ

Một cảm biến bị sai lệch nhẹ thậm chí có thể khó phát hiện bằng quan sát thông thường.

Máy vẫn làm lạnh nhưng:

• Tốn điện hơn
• Nhiệt độ không ổn định
• Máy nén chịu tải nhiều hơn

“Có thể thay cảm biến bất kỳ miễn cùng hình dạng”

Đây là sai lầm thường gặp trong sửa chữa.

Hai cảm biến có thể giống nhau về:

• Kích thước
• Màu dây
• Hình dáng đầu dò

nhưng khác nhau về:

• Điện trở danh định
• Hệ số nhiệt
• Đường cong đặc tính

Bo mạch điều hòa được lập trình dựa trên đặc tính cụ thể của cảm biến.

Vì vậy, thay sai loại có thể khiến hệ thống hoạt động không chính xác.

“Cảm biến chỉ có nhiệm vụ đo nhiệt độ phòng”

Thực tế, trong một hệ thống điều hòa hiện đại, cảm biến tham gia kiểm soát nhiều quá trình hơn.

Nó giúp:

• Kiểm soát nhiệt độ phòng
• Bảo vệ dàn lạnh
• Bảo vệ máy nén
• Điều chỉnh hiệu suất inverter
• Theo dõi chu trình môi chất lạnh

Vì vậy, cảm biến nhiệt độ là một phần của hệ thống điều khiển tổng thể chứ không chỉ là một thiết bị đo đơn giản.

Khi nào cần kiểm tra hoặc thay thế cảm biến nhiệt độ điều hòa?

Không phải mọi lỗi điều hòa đều cần thay cảm biến.

Việc thay thế chỉ nên thực hiện sau khi đã kiểm tra nguyên nhân.

Một số trường hợp nên kiểm tra cảm biến:

• Điều hòa báo lỗi cảm biến
• Máy chạy nhưng không kiểm soát được nhiệt độ
• Dàn lạnh đóng tuyết bất thường
• Máy nén đóng ngắt không hợp lý
• Đo điện trở cảm biến không đúng đặc tính

Quy trình kiểm tra chuyên nghiệp thường gồm:

• Kiểm tra tình trạng vật lý của cảm biến
• Kiểm tra dây dẫn và giắc kết nối
• Đo điện trở ở nhiệt độ thực tế
• So sánh với thông số kỹ thuật
• Kiểm tra tín hiệu trên bo mạch

Không nên thay cảm biến theo phỏng đoán vì nhiều lỗi có biểu hiện tương tự nhưng nguyên nhân lại nằm ở:

• Gas lạnh
• Quạt gió
• Bo mạch
• Máy nén
• Hệ thống trao đổi nhiệt

Kết luận

Cảm biến nhiệt độ là một linh kiện nhỏ nhưng giữ vai trò quyết định trong khả năng vận hành chính xác của hệ thống điều hòa không khí. Nó không chỉ thực hiện nhiệm vụ đo nhiệt độ mà còn là nguồn dữ liệu quan trọng giúp bo mạch điều khiển đưa ra các quyết định về công suất làm lạnh, bảo vệ linh kiện và tối ưu hiệu suất năng lượng.

Trong điều hòa dân dụng, cảm biến NTC được sử dụng phổ biến nhờ ưu điểm nhỏ gọn, phản hồi nhanh và chi phí hợp lý. Tuy nhiên, để hệ thống hoạt động ổn định, cảm biến cần đúng thông số điện trở, đúng vị trí lắp đặt và được kết nối chính xác với bo mạch.

Một cảm biến bị sai lệch dù chỉ vài độ cũng có thể khiến hệ thống hoạt động kém hiệu quả, gây lãng phí điện, giảm tuổi thọ máy nén hoặc phát sinh các lỗi vận hành.

Hiểu rõ cảm biến nhiệt độ là gì, nguyên lý hoạt động và vai trò của từng loại cảm biến giúp người dùng nhận biết sự cố sớm hơn, đồng thời giúp kỹ thuật viên kiểm tra, sửa chữa điều hòa chính xác hơn.
